Componentes
COMPONENTES

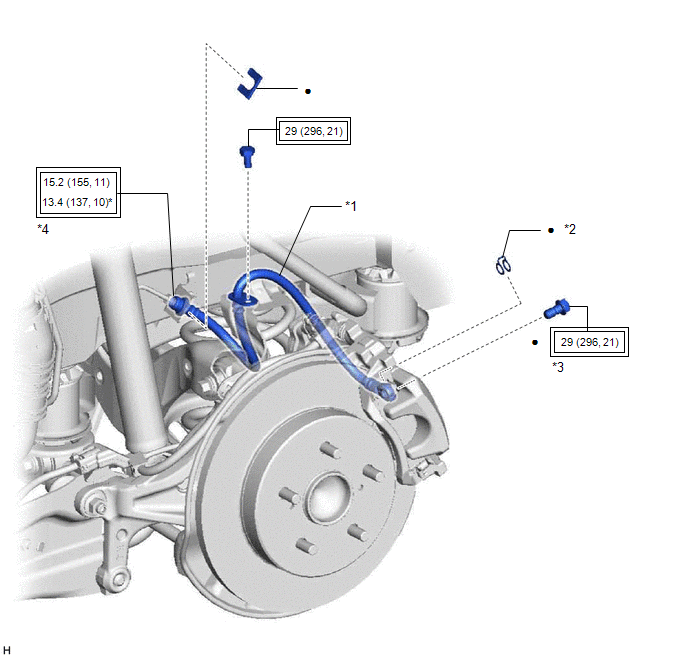

ILUSTRACIÓN
|
*1 | MANGUERA FLEXIBLE TRASERA |
*2 | JUNTA |
|
*3 | PERNO DE UNIÓN |
*4 | LATIGUILLO DE FRENO |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con una llave de tuercas de unión |
|
● | Pieza no reutilizable |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
InstalaciÓn
Manguera Flexible Del Freno Trasero (sin Sistema Del Freno De Estacionamiento Eléctrico)InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CABLE DEL PANEL DE INSTRUMENTOS NO. 5
(a) Conecte los 2 conectores del airbag del cable del panel de instrumentos No. 5 al conjunto del airbag del panel de instrumentos del pasajero.
*a Conector del airbag
*b Botón de bloqueo ...
Componentes
COMPONENTES ILUSTRACIÓN
*A Fabricado por TMC
- -
*1 CUBIERTA INFERIOR DEL MOTOR No. 1
*2 CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
*3 ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
*4 ALMOHADILLA ...
Circuito del interruptor de advertencia de desbloqueo
DESCRIPCIÓN El conjunto del interruptor de advertencia de desbloqueo se activa cuando la llave se introduce en el cilindro de la llave de encendido y se desactiva cuando se extrae. DIAGRAMA DE CABLEADO
PROCEDIMIENTO
1.
LEA EL VALOR INDICADO EN EL TECHSTREAM (KEY UNLOCK WARNING SW) ...
