COMPONENTES

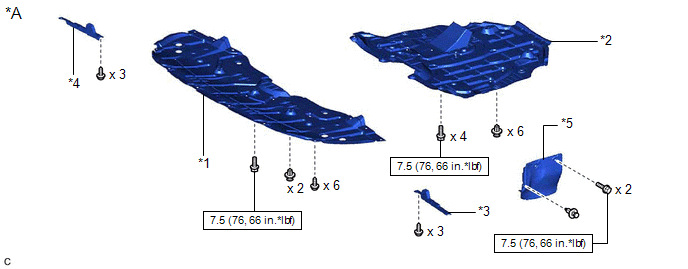

ILUSTRACIÓN
|
*A | Fabricado por TMC |
- | - |
|
*1 | CUBIERTA INFERIOR DEL MOTOR No. 1 |
*2 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACIÓN
|
*A | Fabricado por TMMK |
- | - |
|
*1 | CUBIERTA INFERIOR DEL MOTOR No. 1 |
*2 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

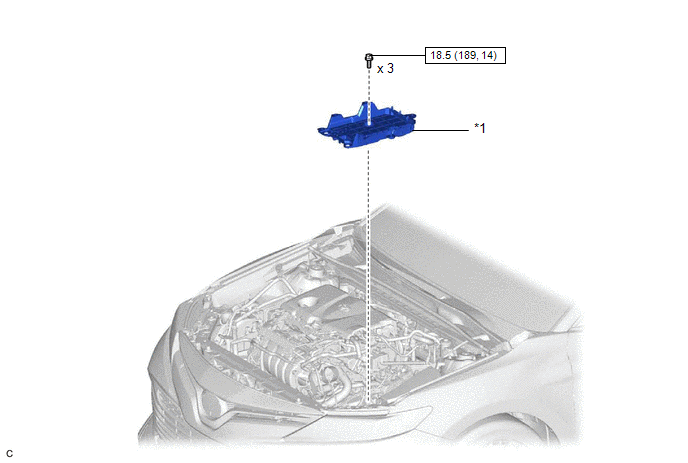

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

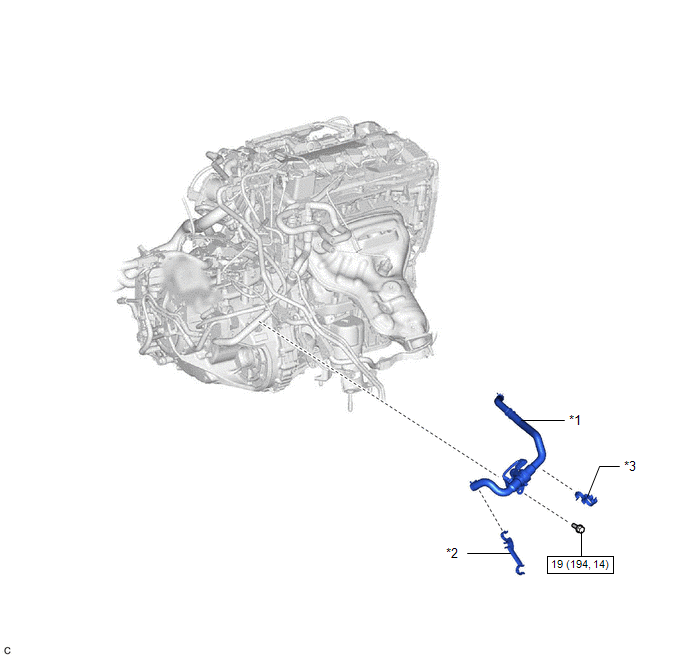

ILUSTRACIÓN
|
*1 | VÁLVULA DE CIERRE DE CAUDAL (MANGUERA DE DERIVACIÓN DE AGUA N° 1) |
*2 | ABRAZADERA DEL RESPIRADERO DE LA TRANSMISIÓN |
|
*3 | ABRAZADERA DE LA MANGUERA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciÓnTensión alta del sistema en el módulo "A" del control del sistema de frenos (C137BA3)
DESCRIPCIÓN Si se detecta una avería en el circuito de la fuente de alimentación, la ECU de control de derrape (conjunto del actuador del freno) memoriza el DTC y la función a prueba de fallos impide el funcionamiento del ABS.
Este DTC se almacena cuando la tensión del terminal +BS se desvía ...
Cortocircuito a masa o circuito abierto en el circuito de tensión de alimentación del sensor de velocidad de la rueda delantera derecha (C14E314)
DESCRIPCIÓN Consulte el DTC C050612 Haga clic aquí
No. de DTC Detection Item
Condición de detección de DTC
Área Afectada C14E314
Cortocircuito a masa o circuito abierto en el circuito de tensión de alimentación del sensor de velocidad de la rueda delantera dere ...
Averia en la senal de solicitud de sonido del avisador acustico BSM (C2A5C)
DESCRIPCION Este DTC se memoriza cuando el conjunto
de la camara de television trasera recibe una senal de comunicacion incorrecta
del sensor derecho de supervision de punto ciego.
No. de DTC Detection
Item Condicion de deteccion
de DTC Area afectada
C2A5C Averia en la
s ...
