INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Inmediatamente después de colocar las pastillas del freno, el rendimiento de frenado puede verse reducido. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
• Después de sustituir las pastillas de freno de disco trasero, siempre lleve a cabo una prueba en carretera para verificar el rendimiento de los frenos y observar si hay vibraciones.

OBSERVACIÓN:

• Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL DISCO TRASERO

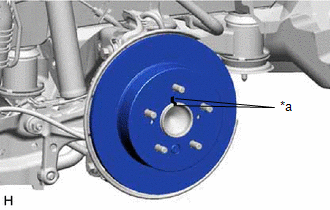

(a) Alinee las marcas de correspondencia del conjunto del disco trasero, del cubo del eje trasero y del cojinete e instale el disco trasero. AVISO: Cuando sustituya el disco por uno nuevo, seleccione la posición de instalación en la que el disco trasero tenga el mínimo descentramiento.

*a Marca de correspondencia

2. INSTALE EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

(a) Coloque el tapón del orificio de ajuste de la zapata del freno de estacionamiento en el disco trasero.

3. INSTALE LA MONTURA DEL CILINDRO DEL FRENO DE DISCO TRASERO

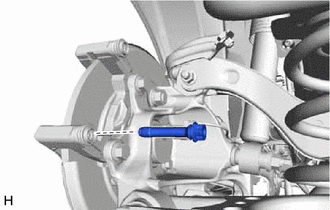

(a) Instale el soporte del cilindro de disco de freno trasero en el subconjunto del soporte del eje trasero con los 2 pernos.

Torque:

107 N·m {1091 kgf·cm, 79 ft·lbf}

4. INSTALE LA FUNDA ANTIPOLVO DEL CASQUILLO DE disco de freno TRASERO

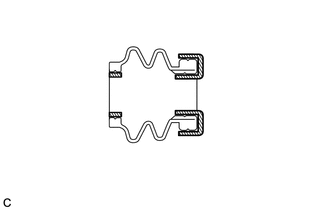

(a) Aplique una capa de grasa de glicol a base de jabón de litio a toda la circunferencia de 2 nuevas fundas antipolvo del casquillo de disco de freno trasero.

OBSERVACIÓN:

Aplique más de 0.3 g (0.01 oz) de grasa de glicol a base de jabón de litio a cada funda antipolvo del casquillo de disco de freno trasero.

Grasa de glicol a base de jabón de litio

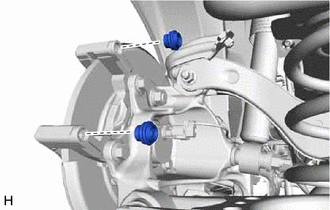

(b) Instale los 2 guardapolvos del buje del freno de disco trasero en el montaje del cilindro del freno de disco trasero.

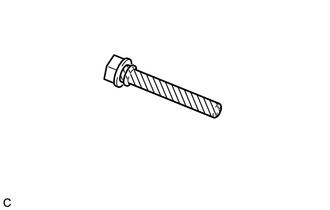

5. INSTALE EL PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO (para el lado inferior)

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a la superficie de contacto del pasador deslizante del cilindro del freno de disco trasero.

Grasa de glicol a base de jabón de litio

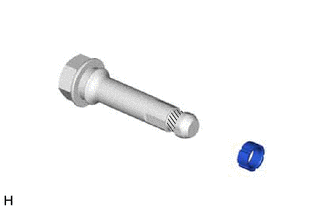

(b) Instale un nuevo casquillo deslizante del cilindro del freno de disco trasero en el pasador deslizante del cilindro del freno de disco trasero.

(c) Aplique una fina capa de grasa de glicol a base de jabón de litio a la parte deslizante y a la superficie de sellado de cada pasador deslizante del cilindro del freno de disco trasero.

Grasa de glicol a base de jabón de litio

(d) Coloque el pasador deslizante del cilindro del freno trasero en la montura del cilindro del freno de disco trasero.

(e) Empuje el pasador deslizante del cilindro del freno de disco trasero en la funda antipolvo del casquillo del freno de disco trasero para fijarlo en la funda.

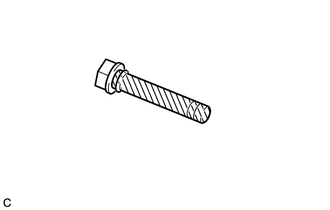

6. INSTALE EL PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO (para el lado superior)

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a la parte deslizante y a la superficie de sellado de cada pasador deslizante del cilindro del freno de disco trasero.

Grasa de glicol a base de jabón de litio

(b) Coloque el pasador deslizante del cilindro del freno trasero en la montura del cilindro del freno de disco trasero.

(c) Empuje el pasador deslizante del cilindro del freno de disco trasero en la funda antipolvo del casquillo del freno de disco trasero para fijarlo en la funda.

7. INSTALE LA PLACA DE SOPORTE DE LAS PASTILLAS DEL FRENO DE DISCO TRASERO

AVISO:

• Si la placa de soporte de la pastilla del freno de disco trasero está instalada correctamente, no extraiga la placa de soporte de la pastilla del freno de disco trasero del soporte del cilindro del freno de disco trasero ya que puede volver a usarse.
• Dado que la placa de soporte de la pastilla del freno de disco trasero no es una pieza reutilizable, si la placa de soporte de la pastilla del freno de disco trasero está instalada en el soporte del cilindro del freno de disco trasero, debe reemplazarla por una nueva.
• Limpie siempre las superficies de contacto antes de instalar la placa de soporte de la pastilla del freno de disco trasero en el soporte del cilindro del freno de disco trasero.

(a) Limpie las superficies de contacto de la placa de soporte de la pastilla del freno de disco trasero y del soporte del cilindro del freno de disco trasero.

(b) Quite el papel protector de las 2 nuevas placas de soporte de la pastilla del freno de disco trasero.

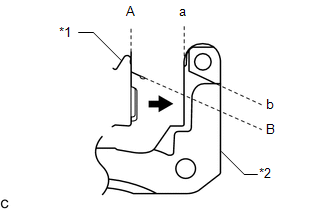

(c) Instale las 2 placas traseras de soporte de la pastilla del freno de disco en el soporte del cilindro del mismo. AVISO: Empuje firmemente uno contra el otro para colocar el plato de soporte de la pastilla del freno de disco trasero y el montaje del cilindro del freno de disco trasero, de modo que no exista espacio libre entre las superficies A y a, y B y b.

*1 Plato de soporte de la pastilla del freno de disco trasero *2 Montaje del cilindro del freno de disco

8. COLOQUE EL KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

Haga clic aquí

9. INSTALE LA PASTILLA DE disco de freno TRASERO

(a) Coloque en el soporte del cilindro las 2 pastillas de disco de freno trasero.

AVISO:

• Mantenga las superficies de fricción de las pastillas del freno de disco trasero y el disco trasero libres de aceite y grasa.
• Instale la pastilla de freno de disco trasero de modo que la placa indicadora de desgaste de la pastilla de freno de disco trasero se instale en la parte inferior del vehículo.

OBSERVACIÓN:

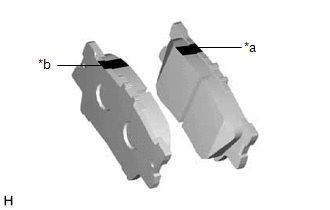

Si el disco de freno trasero tiene una marca de identificación, asegúrese de confirmar el lugar de instalación.

10. INSTALE EL CONJUNTO DEL CILINDRO DEL DISCO DE FRENO TRASERO

(a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco trasero y coloque el conjunto del cilindro en su soporte con los 2 pernos.

Torque:

26.5 N·m {270 kgf·cm, 20 ft·lbf}

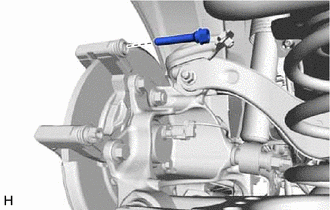

11. CONECTE LA MANGUERA FLEXIBLE TRASERA

(a) Conecte la manguera flexible trasera en el conjunto del cilindro del disco de freno trasero con un perno de unión nuevo y una junta nueva.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

Instale de manera firme el bloqueo de la manguera flexible trasera en el orificio de bloqueo del conjunto del cilindro de freno de disco trasero.

12. PURGUE EL LATIGUILLO DE FRENO

Haga clic aquí

13. AJUSTE EL FRENO DE ESTACIONAMIENTO

Haga clic aquí

14. COLOQUE LA RUEDA TRASERA

Haga clic aquí
