INSTALACION
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA

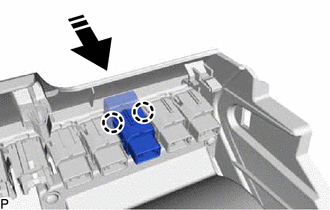

(a) Enganche las 2 garras para instalar el interruptor de supervision de vista panoramica, como se muestra en la ilustracion.
.png) |
Instale en esta direccion |
2. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aqui
.gif)
3. CONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPO
Haga clic aqui
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2
Haga clic aqui
5. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aqui
6. INSTALE LA PARTE LATERAL IZQUIERDA DEL PANEL DE INSTRUMENTOS
Haga clic aqui
7. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aqui
8. INSTALE EL SUBCONJUNTO DE LA GUARNICION IZQUIERDA DEL CUBRETABLEROS
Haga clic aqui.
9. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aqui
