Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA

(a) Extraiga el interruptor de supervision de vista panoramica

Haga clic aqui

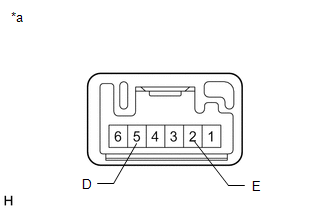

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion del interruptor

Condicion especificada

5 (D) - 2 (E)

Se presiono el interruptor de supervision de vista panoramica

Inferior a 1 ?

No se presiono el interruptor de supervision de vista panoramica

1 k? o superior

Si el resultado no es el especificado, sustituya el interruptor de supervision de vista panoramica.

*a

Componente sin mazo de cables conectado

(interruptor de supervision de vista panoramica)

(c) Compruebe si la iluminacion del interruptor se enciende.

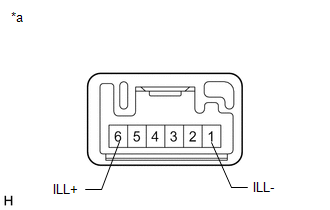

(1) Aplique tension de la bateria al interruptor de supervision de vista panoramica y compruebe que se enciende la iluminacion del interruptor.

OK:

Conexion

Condicion especificada

Terminal positivo (+) de la bateria > Terminal 6 (ILL+)

Terminal negativo (-) de la bateria > Terminal 1 (ILL-)

Se enciende

Si el resultado no es el especificado, reemplace el conjunto del panel y de control de integracion.

*a

Componente sin mazo de cables conectado

(interruptor de supervision de vista panoramica)

(d) Instale el interruptor de supervision de vista panoramica.

Haga clic aqui

ExtracciOn
EXTRACCION PROCEDIMIENTO 1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA Haga clic aqui. 2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICION IZQUIERDA DEL CUBRETABLEROS Haga clic aqui ...

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA (a) Enganche las 2 garras para instalar el interruptor de supervision de vista panoramica, como se muestra en ...
