Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PROCEDIMIENTO

1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aqui.

2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICION IZQUIERDA DEL CUBRETABLEROS

Haga clic aqui

3. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aqui

4. EXTRAIGA LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS

Haga clic aqui

5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aqui

6. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2

Haga clic aqui

7. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPO

Haga clic aqui

8. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aqui

9. EXTRAIGA EL INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA

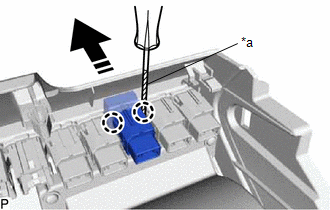

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 2 garras y extraiga el interruptor de supervision de vista panoramica, como se muestra en la ilustracion.

*a

Cinta protectora

Extraer en esta direccion
