DESCRIPCIÓN
El conjunto del interruptor de advertencia de desbloqueo se activa cuando la llave se introduce en el cilindro de la llave de encendido y se desactiva cuando se extrae.

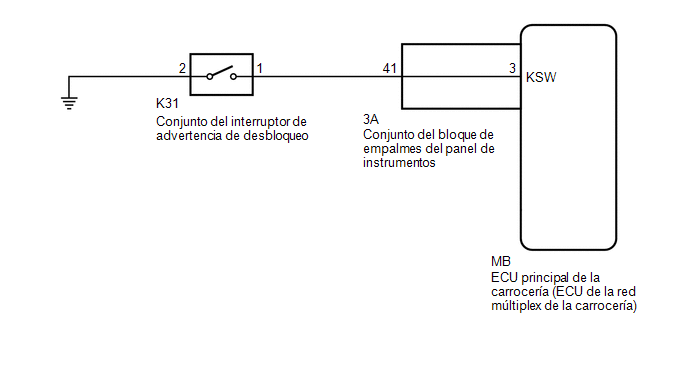

DIAGRAMA DE CABLEADO
PROCEDIMIENTO
| 1. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (KEY UNLOCK WARNING SW) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menús: Body Electrical / Main Body / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Main Body > Data List|
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
|---|---|---|---|---|
|
Key Unlock Warning SW | Interruptor de advertencia de desbloqueo |
OFF u ON | OFF: Llave de encendido no insertada ON: Llave de encendido insertada |
- |
|
Pantalla del tester |
|---|
|
Key Unlock Warning SW |
OK:
La pantalla del Techstream cambia correctamente de acuerdo con el estado del conjunto del interruptor de advertencia de desbloqueo.
| OK | .gif) | CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS Haga clic aquí |
|
| 2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo.
Haga clic aquí .gif)
(b) Inspeccione el conjunto del interruptor de advertencia de desbloqueo.
Haga clic aquí
| NG | | REEMPLACE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
|
| 3. |
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).
Haga clic aquí
|

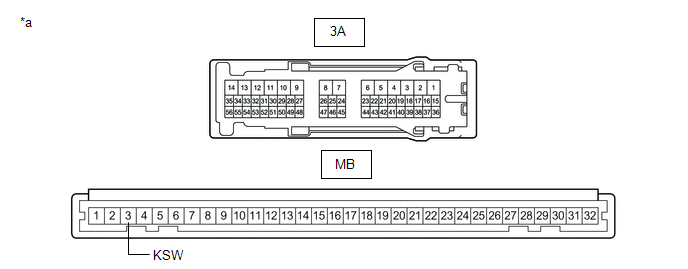

*a | Componente sin mazo de cables conectado (conjunto del bloque de empalmes del panel de instrumentos) |
- | - |
(b) Desconecte el conector 3A del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
3A-41 - MB-3 (KSW) | Siempre |
Por debajo de 1 Ω |
| NG | | REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Haga clic aquí |
|
| 4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO - MASA DE LA CARROCERÍA) |
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
3A-41 - K31-1 | Siempre |
Inferior a 1 Ω |
|
3A-41 o K31-1 - Otros terminales y masa de la carrocería |
Siempre | 10 kΩ o superior |
|
K31-2 - Masa de la carrocería |
Siempre | Por debajo de 1 Ω |
| OK | | SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA). Haga clic aquí |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
