Componentes

COMPONENTES

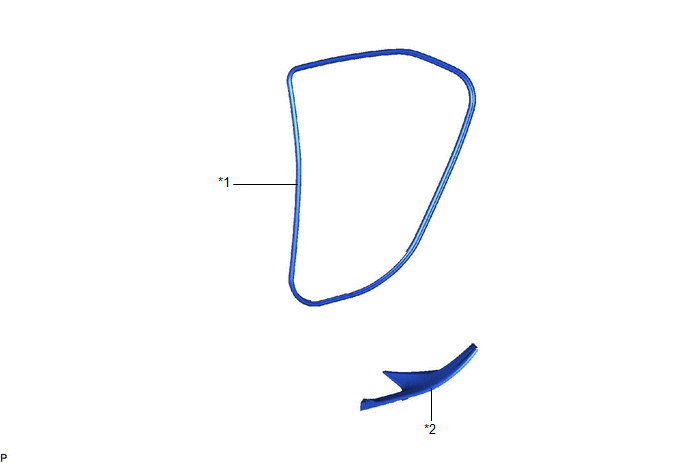

ILUSTRACIÓN

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

ESTRIBO DE LA PUERTA TRASERA

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA

Haga clic aquí

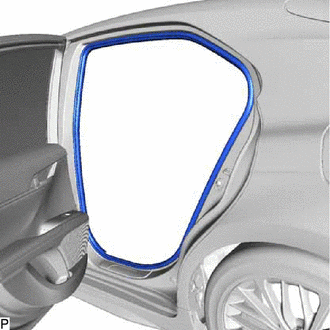

2. EXTRAIGA LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

(a) Extraiga la banda protectora de la guarnición de la abertura de la puerta trasera.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

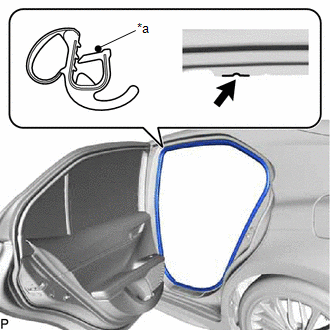

(a) Coloque la marca de alineación de la banda protectora de guarnición de la abertura de la puerta trasera con la brida de la carrocería que indica la flecha de la ilustración, e instale la banda protectora de guarnición de la abertura de la puerta trasera.

*a	Marca de alineación
	Posición de la brida

AVISO:

Alinee siempre las marcas de alineación con la brida al instalar la pieza. Si la marca no está alineada, es posible que se produzca entrada de agua.
Tras la instalación, compruebe que las esquinas encajen correctamente.

OBSERVACIÓN:

Asegúrese de instalar la parte de la banda protectora de guarnición de la abertura de la puerta trasera que se encuentra junto a la marca de alineación en primer lugar.
El color de las marcas de alineación de la banda protectora de la guarnición de la abertura de la puerta trasera izquierda y derecha es diferente.
Marca de alineación:

Ubicación

Color

Para el lado izquierdo

Rojo

Para el lado derecho

Azul

Ubicación	Color
Para el lado izquierdo	Rojo
Para el lado derecho	Azul

2. INSTALE EL ESTRIBO DE LA PUERTA TRASERA

Haga clic aquí
