Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PRECAUCIÓN/AVISO/OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer, instalar o sustituir las piezas durante la extracción/instalación de la puerta delantera se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la batería

Realice la calibración a cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección.

Sistema de supervisión de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

  • Subconjunto del regulador de la ventanilla de la puerta
  • Cristal de la puerta
  • Carril del cristal de la puerta

Inicie el sistema de control del elevalunas eléctrico.

  • Función de subida y bajada automática
  • Función de protección contra objetos atascados
  • Función de control remoto
  • Funcionamiento con llave
  • Función vinculada al transmisor inalámbrico
  • Función de funcionamiento sin llave
  • Función de protección contra atrapamiento
  • Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

PROCEDIMIENTO

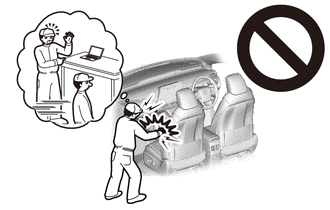

1. PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí.

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Para A25A-FKS:

Haga clic aquí

Para 2GR-FKS:

Haga clic aquí

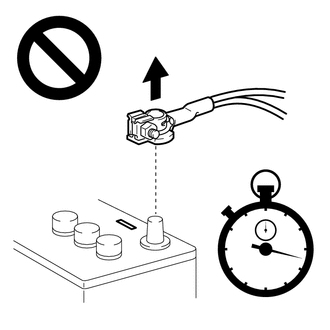

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

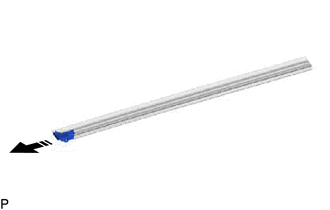

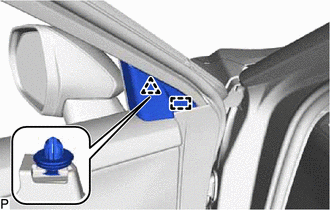

3. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

(a) Desenganche el clip y la guía y, a continuación, extraiga el embellecedor del soporte del bastidor inferior de la puerta delantera.

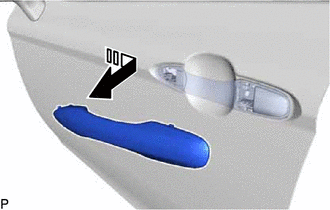

4. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA

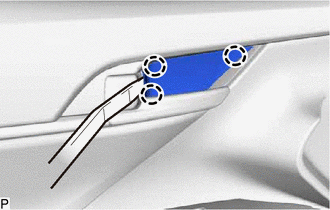

(a) Utilice un extractor de molduras para desenganchar los 3 ganchos y extraiga el subconjunto de la funda del reposabrazos de la puerta delantera.

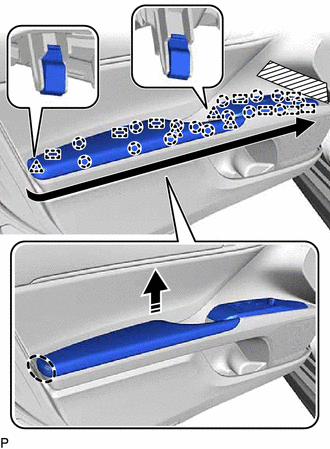

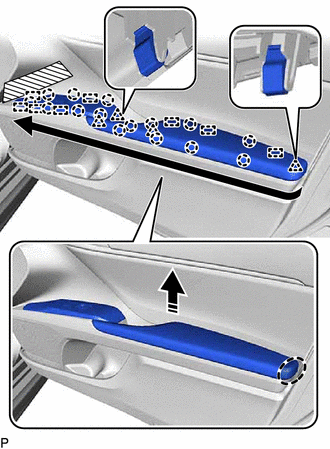

5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

(a) Aplique cinta protectora en el subconjunto de la placa de guarnición de la puerta delantera como se muestra en la ilustración.

Cinta protectora

(b) Desenganche los 3 clips, las 15 garras y las 8 guías como se muestra en la ilustración.

Coloque la mano aquí

Extraiga en esta dirección

Orden de extracción

(c) Desenganche la guía como se muestra en la ilustración.

Extraiga en esta dirección

(d) Desconecte el conector y extraiga el conjunto del interruptor maestro de la red múltiplex con el panel superior de la base del reposabrazos de la puerta delantera.

6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

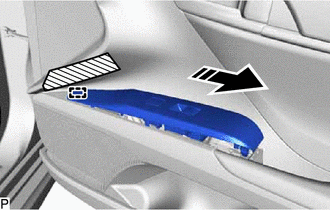

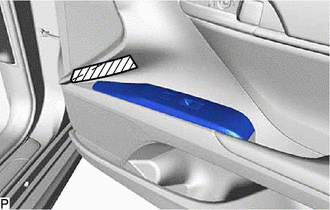

(a) Aplique cinta protectora en el subconjunto de la placa de guarnición de la puerta delantera como se muestra en la ilustración.

Cinta protectora

(b) Desenganche los 3 clips, las 15 garras y las 8 guías como se muestra en la ilustración.

Coloque la mano aquí

Extraiga en esta dirección

Orden de extracción

(c) Desenganche la guía como se muestra en la ilustración.

Extraiga en esta dirección

(d) Desconecte el conector y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico con panel base en la parte superior del reposabrazos de la puerta delantera.

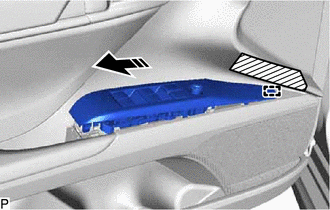

7. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO

(a) Desenganche la guía y extraiga el conjunto del reposabrazos delantero tal y como se muestra en la ilustración.

Extraiga en esta dirección

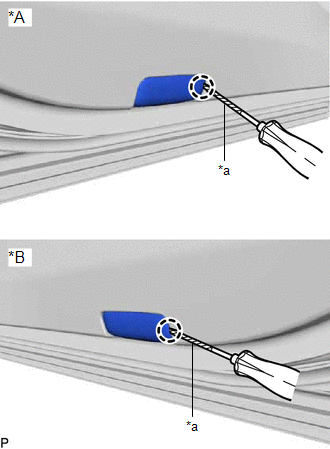

8. EXTRAIGA LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)

(a) Desenganche el gancho con la ayuda de un destornillador con la punta envuelta en cinta protectora.

*A

Lado izquierdo

*B

Lado derecho

*a

Cinta protectora

(b) Desconecte el conector para extraer la placa de guarnición de la puerta delantera.

9. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

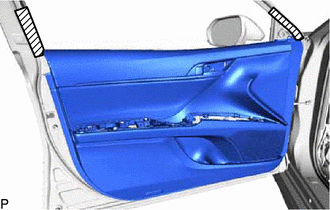

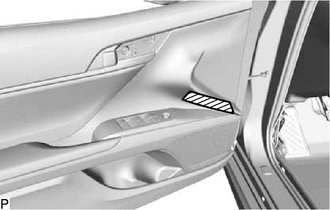

(a) Aplique cinta protectora en el panel delantero como se muestra en la ilustración.

Cinta protectora

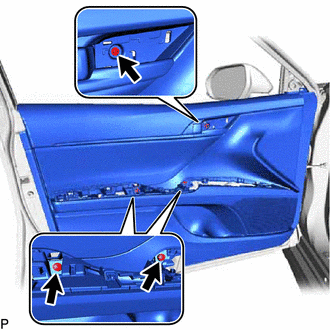

(b) Quite los 3 tornillos.

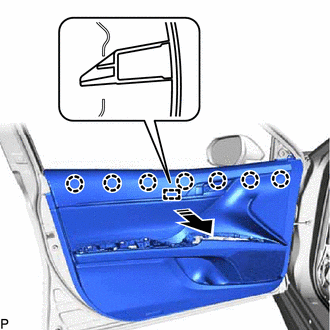

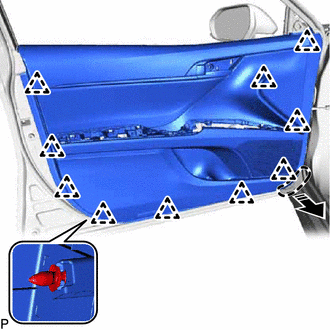

(c) Desconecte los 10 clips tal como se indica en la ilustración.

Coloque la mano aquí

Extraiga en esta dirección

(d) Desenganche los 7 ganchos y la guía como se muestra en la ilustración.

Extraiga en esta dirección

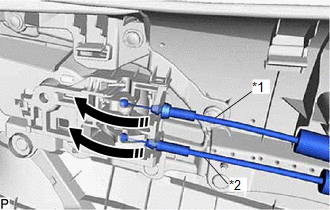

(e) Desconecte el conjunto del cable de control remoto de la cerradura de la puerta delantera y el conjunto del cable de cierre interior de la puerta delantera como se muestra en la ilustración para extraer el subconjunto de la placa de guarnición de la puerta delantera.

*1

Conjunto del cable de bloqueo interior de la puerta delantera

*2

Conjunto del cable de control remoto de la cerradura de la puerta delantera

Extraiga en esta dirección

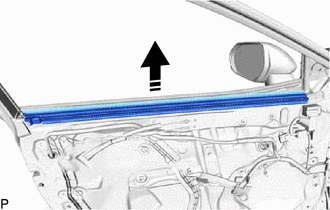

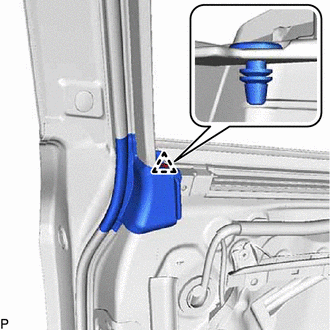

11. RETIRE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN

(a) Desenganche el clip.

(b) Extraiga la banda protectora interior del cristal de la ventanilla delantera con la junta de ventilación como se muestra en la ilustración.

Extraiga en esta dirección

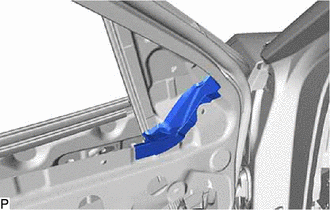

12. EXTRAIGA EL SELLO DE VENTILACIÓN DE LA PUERTA DELANTERA

(a) Extraiga el sello de ventilación de la puerta delantera de la banda protectora interior del cristal de la puerta delantera como se muestra en la ilustración.

Extraiga en esta dirección

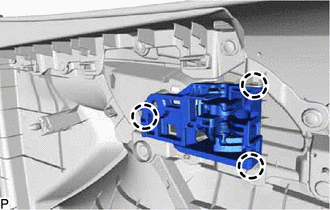

13. EXTRAIGA EL SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

(a) Desenganche los 3 ganchos para extraer el subconjunto de la manilla interior de la puerta delantera.

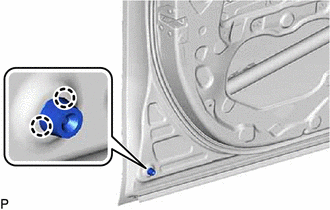

14. EXTRAIGA EL TAPÓN DEL ORIFICIO

Haga clic aquí

15. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR

Haga clic aquí

16. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR CON LA CUBIERTA

Haga clic aquí

17. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1

Haga clic aquí

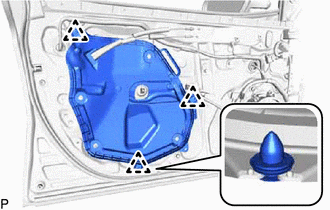

18. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

(a) Desenganche las 2 abrazaderas.

(b) Coloque los clips de la banda protectora de la puerta delantera a 45 grados y extraiga los 4 clips de la banda protectora de la puerta delantera como se muestra en la ilustración.

(c) Desenganche los 3 clips y retire la cubierta del orificio de servicio de la puerta delantera.

19. EXTRAIGA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

Haga clic aquí

20. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA

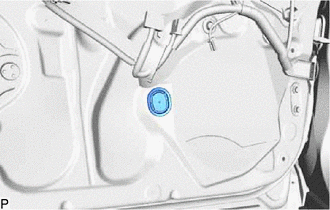

(a) Extraiga el tapón del orificio.

(b) para el lado del conductor:

(1) Conecte el conjunto del interruptor maestro de la red múltiplex.

(c) para el lado del pasajero delantero:

(1) Conecte el conjunto del interruptor del regulador del elevalunas eléctrico.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Coloque el interruptor de encendido en ON.

(f) Mueva el subconjunto del cristal de la puerta delantera hasta que se vean los pernos del cristal de la puerta.

(g) Coloque el interruptor de encendido en posición OFF.

(h) Desconecte el cable del terminal negativo (-) de la batería.

(i) Para el lado del conductor:

(1) Desconecte el conjunto del interruptor maestro de la red múltiplex.

(j) para el lado del pasajero delantero:

(1) Desconecte el conjunto del interruptor del regulador del elevalunas eléctrico.

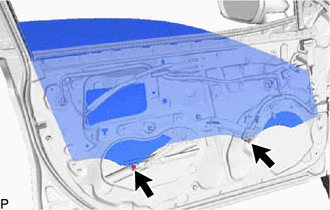

(k) Extraiga los 2 pernos.

AVISO:

Tras retirar los pernos, no deje caer el subconjunto del cristal de la puerta delantera.

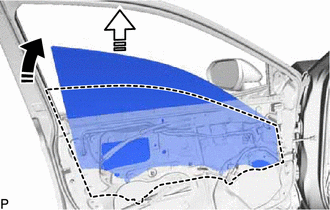

(l) Extraiga el subconjunto del cristal de la puerta delantera como indican las flechas en el orden que se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraer en esta dirección (2)

AVISO:

Tenga cuidado de no dañar el subconjunto del cristal de la puerta delantera.

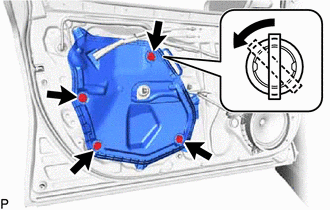

21. EXTRAIGA EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

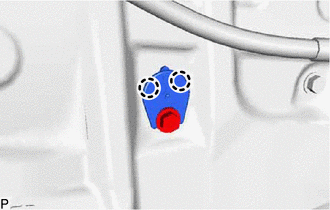

(a) Desenganche los 2 ganchos y extraiga la cubierta del orificio de mantenimiento No. 2 de la puerta delantera.

(b) Desconecte el conector.

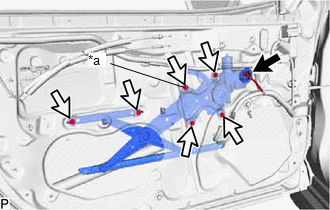

*a

Perno provisional

(c) Afloje el perno provisional.

AVISO:

No extraiga el perno provisional. Si se retira el perno provisional, el conjunto del regulador de la ventanilla de la puerta delantera puede caerse y provocar daños.

(d) Extraiga los 5 pernos.

(e) Extraiga el conjunto del regulador de la ventanilla de la puerta delantera.

(f) Extraiga el perno provisional del conjunto del regulador de la ventanilla de la puerta delantera.

22. EXTRAIGA EL PROTECTOR DEL PANEL DE LA PUERTA DELANTERA

(a) Extraiga el protector del panel de la puerta delantera.

23. EXTRAIGA EL CARRIL DEL CRISTAL DE LA PUERTA DELANTERA

(a) Extraiga el carril del cristal de la puerta delantera.

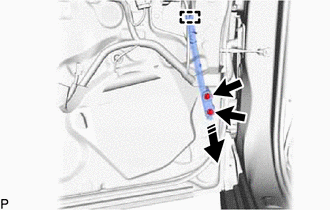

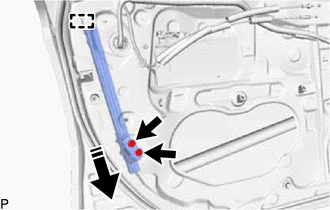

24. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

(a) Extraiga los 2 pernos.

Extraiga en esta dirección

(b) Desenganche la guía y extraiga el subconjunto del bastidor inferior trasero de la puerta delantera como se muestra en la ilustración.

25. EXTRAIGA EL CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

(a) Desenganche los 2 ganchos.

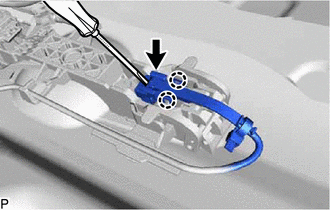

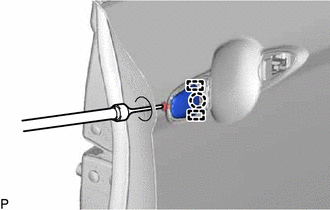

(b) Desconecte el conector con un destornillador.

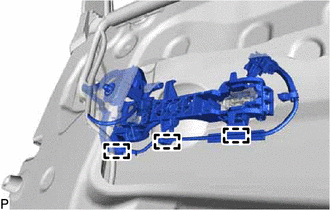

(c) Desenganche las 3 abrazaderas.

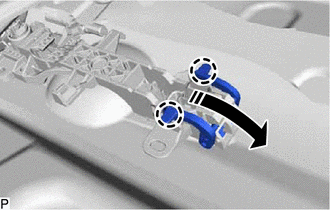

(d) Desenganche los 2 ganchos y mueva la palanca como se muestra en la ilustración.

Desenganche en esta dirección

(e) Extraiga el conjunto de la manilla exterior de la puerta delantera como se muestra en la ilustración.

Extraer en esta dirección

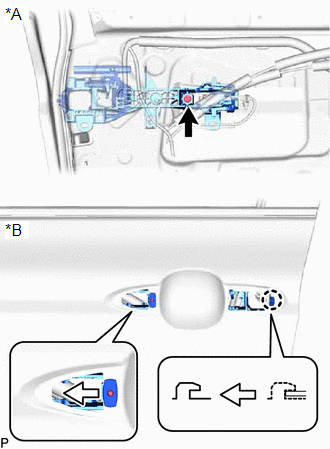

26. EXTRAIGA EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DELANTERA (para el lado del conductor)

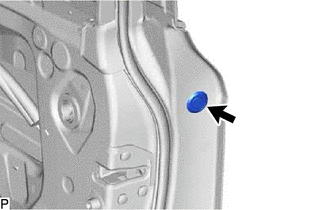

(a) Extraiga el tapón del orificio.

(b) Utilice una llave de cubo "TORX" T30 para aflojar el tornillo y extraer el conjunto del cilindro de la cerradura de la puerta delantera.

27. EXTRAIGA LA CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

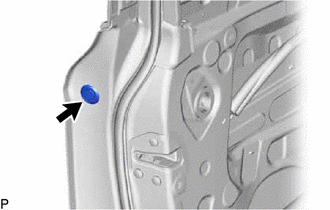

(a) Extraiga el tapón del orificio.

(b) Afloje el tornillo con una llave de cubo "TORX" T30.

(c) Desenganche el gancho y las 2 guías y extraiga la cubierta de la manilla exterior de la puerta delantera.

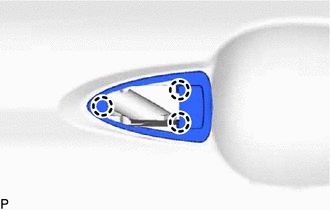

28. EXTRAIGA LA ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

(a) Desenganche los 3 ganchos para extraer la almohadilla delantera de la manilla exterior de la puerta delantera.

29. EXTRAIGA LA ALMOHADILLA DE LA MANILLA EXTERIOR TRASERA DE LA PUERTA DELANTERA

(a) Desenganche las 3 guías y el gancho para extraer la almohadilla trasera de la manilla exterior de la puerta delantera.

30. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

Haga clic aquí

31. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

(a) Con una llave de cubo "TORX" T30, retire el tornillo.

*A

Interior

*B

Exterior

(b) Deslice el subconjunto del bastidor de la manilla exterior de la puerta delantera, tal como se muestra en la ilustración, para desenganchar el gancho y extraer el subconjunto del bastidor de la manilla exterior de la puerta delantera.

32. EXTRAIGA EL VÁSTAGO DE APERTURA DE LA CERRADURA DE LA PUERTA DELANTERA

(a) Extraiga el vástago de apertura de la cerradura de la puerta delantera como indican las flechas en el orden que se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

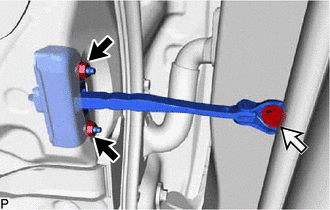

33. EXTRAIGA EL CONJUNTO DE TIRANTE DE LA PUERTA DELANTERA

(a) Extraiga el perno, las 2 tuercas y el conjunto del tirante de la puerta delantera.

Tuerca

Perno

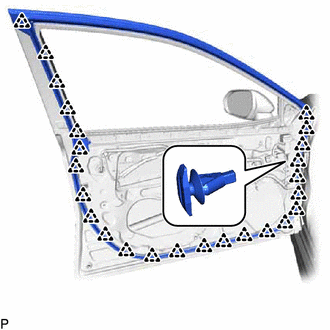

34. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA DELANTERA

(a) Desenganche los 25 clips con el extractor de clips y extraiga la banda protectora de la puerta delantera.

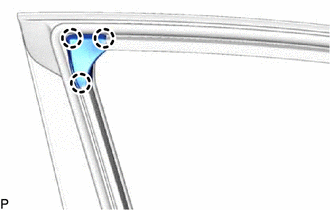

35. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA

(a) Desenganche los 3 ganchos y extraiga el embellecedor del marco de la puerta.

36. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

(a) Extraiga los 2 pernos.

Extraiga en esta dirección

(b) Desenganche la guía y extraiga el subconjunto del bastidor inferior delantero de la puerta delantera como se muestra en la ilustración.

37. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DELANTERA

(a) Desenganche los 2 ganchos y extraiga el elemento amortiguador del panel de la puerta delantera.

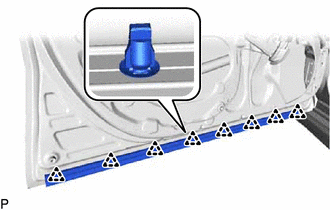

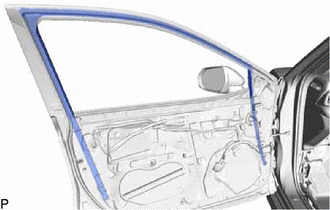

38. EXTRAIGA LA BANDA PROTECTORA NO. 2 DE LA PUERTA DELANTERA

(a) Desenganche los 8 clips y extraiga la banda protectora de la puerta delantera No. 2.

39. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

Haga clic aquí

40. EXTRAIGA LA CUBIERTA SUPERIOR DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

Haga clic aquí

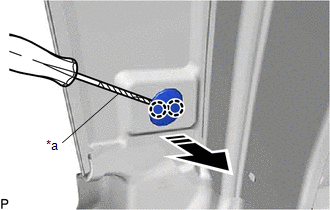

41. EXTRAIGA EL CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

(a) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar los 2 ganchos para extraer el clip de la moldura del marco de las ventanillas.

*a

Cinta protectora

Extraiga en esta dirección

42. EXTRAIGA LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

Haga clic aquí

43. EXTRAIGA EL SELLO EXTERIOR TRASERO DE LA PUERTA DELANTERA

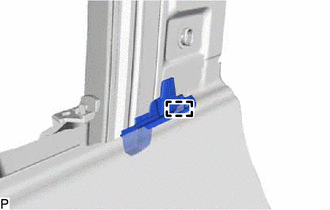

(a) Desenganche la guía para extraer el sello exterior trasero de la puerta delantera.

44. EXTRAIGA LA MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

Haga clic aquí
