Componentes

COMPONENTES

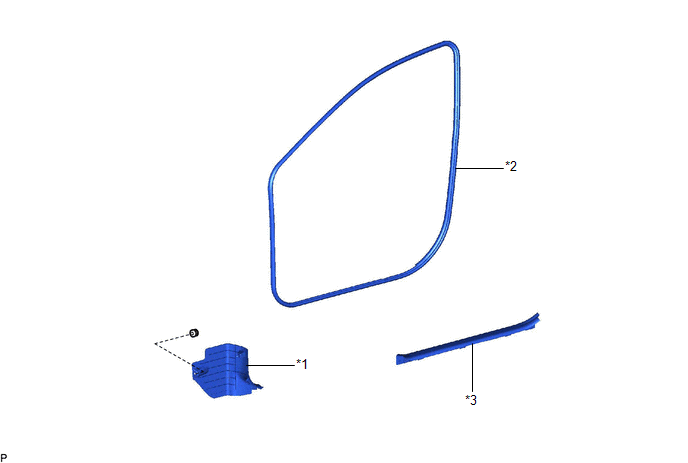

ILUSTRACIÓN

*1	SUBCONJUNTO DE LA GUARNICIÓN DEL PANEL LATERAL DEL CUBRETABLEROS	*2	BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA
*3	ESTRIBO DE LA PUERTA DELANTERA	-	-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN LATERAL DEL CUBRETABLEROS

Haga clic aquí

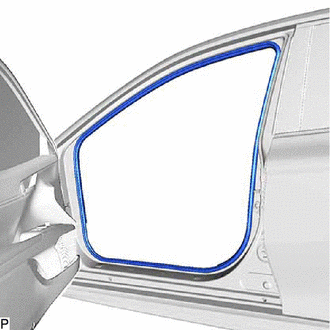

3. EXTRAIGA LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

(a) Extraiga la banda protectora de guarnición de la abertura de la puerta delantera.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

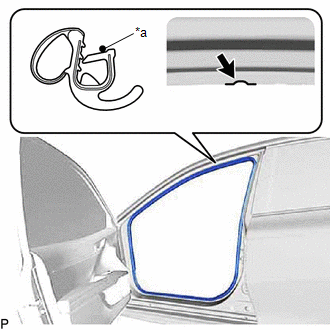

(a) Coloque la marca de alineación de la banda protectora de guarnición de la abertura de la puerta delantera con la brida de la carrocería que indica la flecha de la ilustración, e instale la banda protectora de guarnición de la abertura de la puerta delantera.

*a	Marca de alineación
	Posición de la brida

AVISO:

Alinee siempre las marcas de alineación con la brida al instalar la pieza. Si la marca no está alineada, es posible que se produzca entrada de agua.
Tras la instalación, compruebe que las esquinas encajen correctamente.

OBSERVACIÓN:

Asegúrese de instalar la parte de la banda protectora de guarnición de la abertura de la puerta delantera que se encuentra junto a la marca de alineación en primer lugar.
El color de las marcas de alineación de la banda protectora de la guarnición de la abertura de la puerta delantera izquierda y derecha es diferente.
Marca de alineación:

Ubicación

Color

Para el lado izquierdo

Amarillo

Para el lado derecho

Blanco

Ubicación	Color
Para el lado izquierdo	Amarillo
Para el lado derecho	Blanco

2. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN LATERAL DEL CUBRETABLEROS

Haga clic aquí

3. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí
