Toyota Camry Manual de reparaciones XV70 (2017-2023): Banda Protectora De La Puerta Del Compartimiento De Equipajes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Exterior del vehículo / Puerta/puerta Del Maletero / Banda Protectora De La Puerta Del Compartimiento De Equipajes

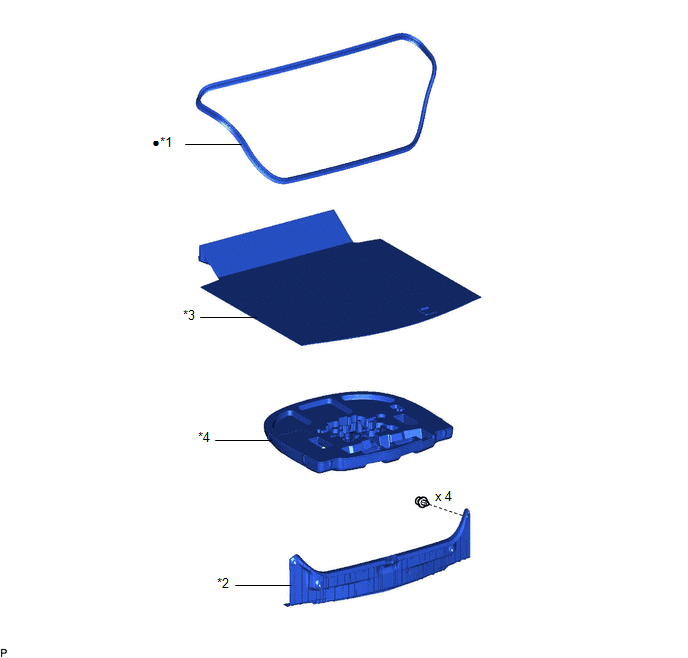

Componentes

COMPONENTES

ILUSTRACIÓN

*1

BANDA PROTECTORA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

PLACA DE ACABADO DEL PISO TRASERO

*3

CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

*4

BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO

●

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

2. EXTRAIGA LA CUBIERTA DE LA BANDEJA DE LA RUEDA DE REPUESTO

Haga clic aquí

3. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

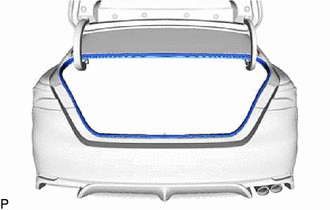

4. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Extraiga la banda protectora de la puerta del compartimiento de equipajes.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA BANDA PROTECTORA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Asegúrese de eliminar el producto de sellado residual que no esté seco de las superficies de instalación de la carrocería del vehículo.

AVISO:

Si quedan restos del producto de sellado sin secar en la carrocería del vehículo, es posible que la banda protectora de la puerta del compartimiento de equipajes no quede bien instalada y se desprenda. Asegúrese de retirar completamente el producto de sellado sin secar tanto del lado interior como del lado exterior de las superficies de instalación de la carrocería del vehículo.

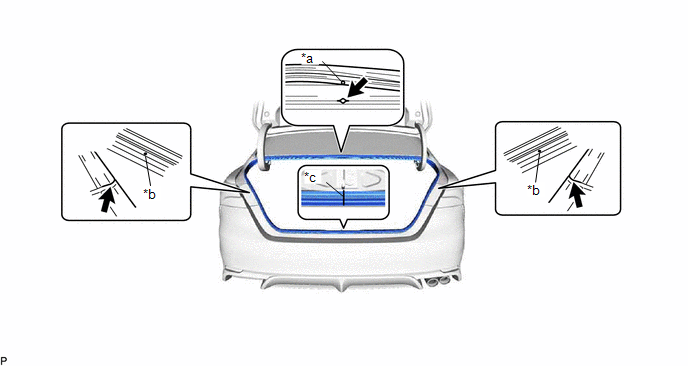

(b) Alinee la junta de una banda protectora de la puerta del compartimiento de equipajes nueva con el percutor de la cerradura de la puerta del compartimiento de equipajes y coloque provisionalmente la banda protectora de la puerta del compartimiento de equipajes.

*a

Marca de alineación (amarilla)

*b

Marca de alineación (blanca)

*c

Junta

-

-

Posición de la brida

-

-

(c) Alinee las marcas de alineación en la banda protectora de la puerta del compartimiento de equipajes con las bridas en la carrocería indicadas por las flechas y coloque la banda protectora del compartimiento de equipajes.

AVISO:

OBSERVACIÓN:

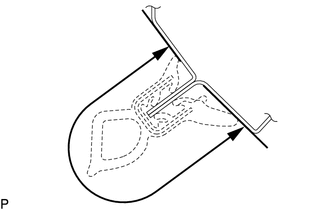

Asegúrese de instalar en primer lugar las partes de la banda protectora de la puerta del compartimiento de equipajes cercanas a la junta y las marcas de alineación que se muestran en la ilustración y, a continuación, instale las esquinas.

2. COLOQUE LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

3. COLOQUE LA BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

4. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí
