INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CABLE DEL PANEL DE INSTRUMENTOS NO. 5
(a) Conecte los 2 conectores del airbag del cable del panel de instrumentos No. 5 al conjunto del airbag del panel de instrumentos del pasajero.

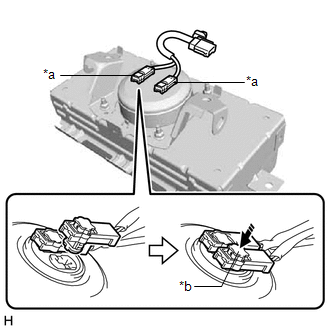

*a | Conector del airbag |
*b | Botón de bloqueo del conector del airbag |
![]() |
Empuje en esta dirección |
AVISO:
(b) Empuje los 2 botones de bloqueo del conector del airbag para instalar los 2 conectores del airbag en el conjunto del airbag del panel de instrumentos del pasajero.
2. INSTALE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

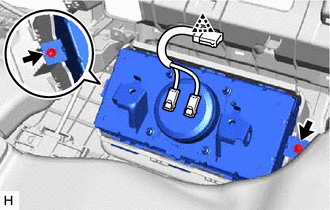

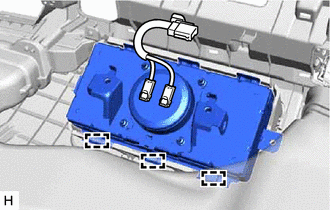

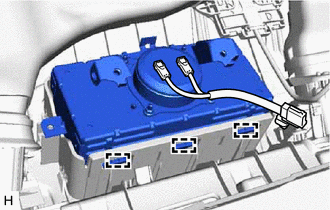

(a) Enganche los 3 ganchos. |
|
(b) Empuje hacia adentro el conjunto del airbag del panel de instrumentos del pasajero para enganchar los 3 ganchos. |
|
(c) Instale el conjunto del airbag del panel de instrumentos del pasajero con los 2 tornillos. |
|
(d) Enganche la abrazadera.
3. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
4. CONECTE EL CABLE DEL PANEL DE INSTRUMENTOS NO. 5
(a) Compruebe si el interruptor de encendido está desactivado.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Conecte el conector. AVISO: Cuando conecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag. |
|
5. INSTALE EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
