EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del airbag del panel de instrumentos del pasajero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. PRECAUCIÓN
ADVERTENCIA:
Antes de realizar la reparación, lea detenidamente la sección "Precaución".
Haga clic aquí .gif)
.png)
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 1
Haga clic aquí
3. DESCONECTE EL CABLE DEL PANEL DE INSTRUMENTOS NO. 5
(a) Compruebe si el interruptor de encendido está desactivado.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
.png)

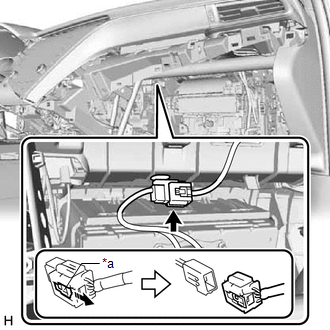

(c) Deslice el dispositivo de deslizamiento para liberar el bloqueo y, a continuación, desconecte el conector.
|
*a | Dispositivo de deslizamiento |
.png) |
Suelte en esta dirección |
AVISO:
Cuando desconecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
4. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS
ADVERTENCIA:

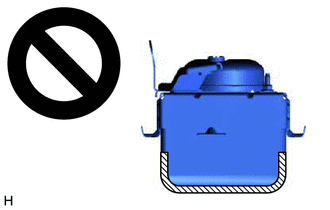

Cuando almacene el conjunto del airbag del panel de instrumentos del pasajero, mantenga el lado de despliegue del airbag hacia arriba.
.png) |
Lado de despliegue |

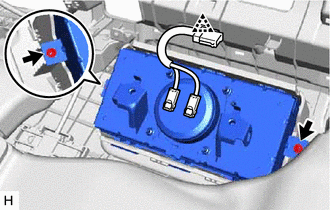

| (a) Extraiga los 2 tornillos y suelte la abrazadera. |
|

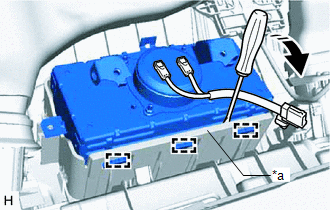

(b) Haga palanca con un destornillador para sacar el retén de la puerta del airbag del pasajero para desenganchar los 3 ganchos como se muestra en la ilustración.
|
*a | Retén de la puerta del airbag del pasajero |
|
|
Mueva el destornillador en este sentido |
AVISO:
Tenga cuidado de no dañar la superficie de despliegue del conjunto del airbag del pasajero del panel de instrumentos.

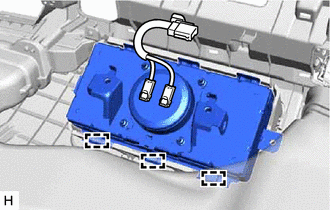

| (c) Desenganche los 3 ganchos para extraer el conjunto del airbag del panel de instrumentos del pasajero del subconjunto de la almohadilla de seguridad del panel de instrumentos. |
|
6. EXTRAIGA EL CABLE DEL PANEL DE INSTRUMENTOS NO. 5

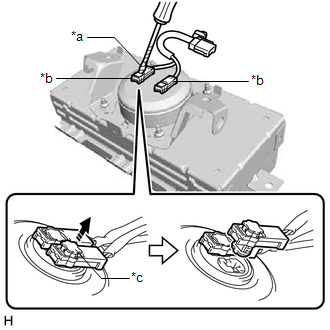

(a) Utilice un destornillador con la punta envuelta en cinta protectora para soltar los 2 botones de bloqueo del conector del airbag.
|
*a | Cinta protectora |
|
*b | Airbag Connector |
|
*c | Botón de bloqueo del conector del airbag |
|
|
Suelte en esta dirección |
(b) Desconecte los 2 conectores del airbag para extraer el cable del panel de instrumentos No. 5 del conjunto del airbag del panel de instrumentos del pasajero.
AVISO:
Cuando desconecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
