INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA ANTENA DE NAVEGACION (sin interruptor manual [SOS])

(a) Compruebe que el cable del conjunto de la antena de navegacion este instalado correctamente y que no tenga conexiones torcidas, apretadas ni flojas.

(b) Comprobacion del consumo de corriente:

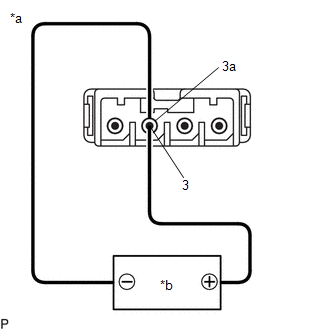

(1) Mida el consumo de corriente segun los valores de la siguiente tabla.

Corriente estandar:

Conexion del tester

Condicion

Condicion especificada

3 (nucleo) - 3a (blindaje)

4.2 a 5 V aplicada entre los terminales 3 y 3a

10 a 30 mA

AVISO:

No aplique 6 V o mas entre los terminales 3 y 3a.

OBSERVACION:

Si no esta disponible una fuente de alimentacion estable, conecte 4 baterias de niquel-hidruro metalico (1.2 V cada una) o equivalente en serie.

*a

Componente sin mazo de cables conectado

(Conjunto de la antena de navegacion)

*b

Se aplica tension entre los terminales

2. INSPECCIONE EL CONJUNTO DE LA ANTENA DE NAVEGACION (con interruptor manual [SOS])

(a) Compruebe que el cable del conjunto de la antena de navegacion este instalado correctamente y que no tenga conexiones torcidas, apretadas ni flojas.

(b) Comprobacion del consumo de corriente: (GPS)

(1) Mida el consumo de corriente segun los valores de la siguiente tabla.

Corriente estandar:

Conexion del tester

Condicion

Condicion especificada

3 (nucleo) - 3a (blindaje)

4.2 a 5 V aplicada entre los terminales 3 y 3a

10 a 30 mA

AVISO:

No aplique 6 V o mas entre los terminales 3 y 3a.

OBSERVACION:

Si no esta disponible una fuente de alimentacion estable, conecte 4 baterias de niquel-hidruro metalico (1.2 V cada una) o equivalente en serie.

*a

Componente sin mazo de cables conectado

(Conjunto de la antena de navegacion)

*b

Se aplica tension entre los terminales

(c) Comprobacion de resistencia: (telefono secundario)

(1) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester

Condicion

Condicion especificada

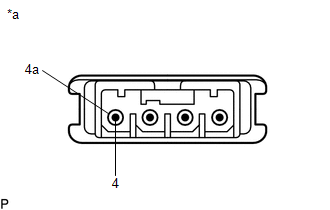

4 (nucleo) - 4a (blindaje)

Siempre

9 a 11 k?

*a

Componente sin mazo de cables conectado

(Conjunto de la antena de navegacion)
ExtracciOn
EXTRACCION PRECAUCION/AVISO/RECOMENDACION Los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirl ...

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SOPORTE DE LA ANTENA DE NAVEGACION 2. INSTALE EL CONJUNTO DE LA ANTENA DE NAVEGACION (a) Desenganche las 6 guias y las 2 garras para instalar el conjunto de la ...
