MONTAJE
PROCEDIMIENTO
1. INSTALE LA BOMBA DE COMBUSTIBLE
OBSERVACION:
Efectue la "Inspeccion posterior a la reparacion" tras haber sustituido la bomba de combustible.
Haga clic aqui

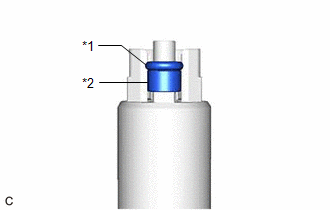

(a) Aplique gasolina a la nueva junta torica. A continuacion, coloque la junta torica y el separador de la bomba de combustible en la bomba de combustible. |
|
(b) Instale la bomba de combustible en el subconjunto la placa de aspiracion de combustible.
AVISO:
Durante la instalacion, asegurese de que no se corte ni apriete la junta torica.
(c) Enganche las 3 garras para instalar el soporte de aspiracion de combustible No. 2 en el subconjunto de la placa de aspiracion de combustible.
(d) Enganche las 4 garras para instalar el subconjunto de la placa de aspiracion de combustible al subconjunto del deposito secundario de combustible.

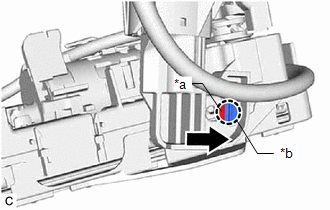

(e) Alinee el saliente del subconjunto del deposito secundario de combustible con el orificio de instalacion del subconjunto de la placa de aspiracion de combustible y luego deslice el subconjunto de la placa de aspiracion de combustible para instalar el subconjunto del deposito secundario de combustible.
*a | Saliente |
*b | Orificio de instalacion |
![]() |
Deslizar |

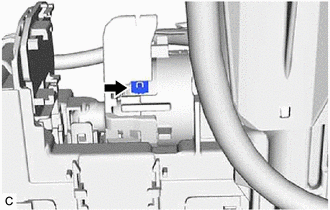

(f) Enganche la abrazadera para instalar el mazo de cables de la bomba de combustible en el conjunto del tubo de aspiracion de combustible con bomba y medidor.
AVISO:
(g) Enganche la garra y conecte el terminal de masa del mazo de cables de la bomba de combustible.
AVISO:
(h) Compruebe el estado de conexion del mazo de cables de la bomba de combustible. (1) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, vuelva a conectar el mazo de cables de la bomba de combustible en la bomba de combustible de modo que el terminal de masa del mazo de cables de la bomba de combustible este bien conectado al cuerpo de la bomba de combustible. |
|
(i) Conecte los 3 conectores del mazo de cables de la bomba de combustible.
2. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE
Haga clic aqui
