EXTRACCION
PRECAUCION/AVISO/RECOMENDACION
Los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirlas durante la extraccion/instalacion del conjunto de la antena de navegacion se muestran a continuacion.
Procedimiento Necesario Tras Extraer/Instalar/Sustituir las Piezas|
Pieza reemplazada o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui .gif)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DE LA ANTENA DE NAVEGACION CON SOPORTE

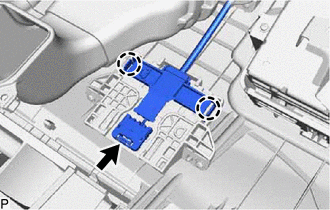

| (a) Desacople el conector. |
|
(b) Desenganche las 2 garras.

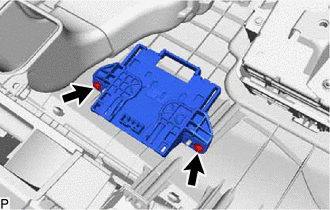

| (c) Extraiga los 2 tornillos y el conjunto de la antena de navegacion con soporte. |
|
4. EXTRAIGA EL CONJUNTO DE LA ANTENA DE NAVEGACION

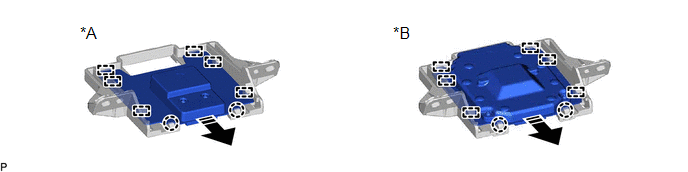

(a) Desenganche las 2 garras y las 6 guias para extraer el conjunto de la antena de navegacion como se muestra en la ilustracion.
|
*A | Sin Interruptor (SOS) Manual |
*B | Con Interruptor (SOS) Manual |
.png) |
Extraiga en esta direccion |
- | - |
5. EXTRAIGA EL SOPORTE DE LA ANTENA DE NAVEGACION
Componentes
InspecciOnComponentes
COMPONENTES ILUSTRACION
*A para 2WD
*B Para AWD
*C para tipo de conexion con soporte de valvula de EGR
*D para tipo de conexion con subconjunto de la cubierta de la culata
*1 SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1
*2 CONJUNTO DE LA BOMBA DE ...
ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN
AVISO: Si extrae el subconjunto de la cubierta inferior de la columna de dirección en el orden incorrecto, las piezas se romperán.
(a) Suelte la palanca de inclinación y extensión y extie ...
