Toyota Camry Manual de reparaciones XV70 (2017-2023): ComprobaciOn Del Funcionamiento

COMPROBACION DEL FUNCIONAMIENTO

COMPROBACION DEL ALMACENAMIENTO

AVISO:

OBSERVACION:

El dispositivo del vehiculo real puede no coincidir con el que se muestra en las ilustraciones, segun las opciones y los ajustes. Por lo tanto, es posible que algunas areas detalladas no se muestren exactamente igual que en la pantalla real del vehiculo.

(a) Entre en el modo de diagnostico.

Haga clic aqui

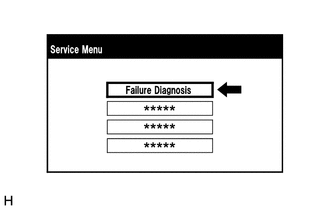

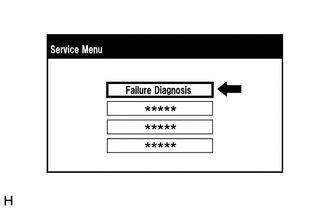

(b) Seleccione "Failure Diagnosis" en la pantalla "Service Menu".

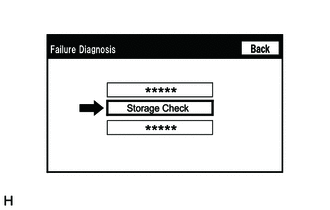

(c) Seleccione "Storage Check" en la pantalla "Failure Diagnosis".

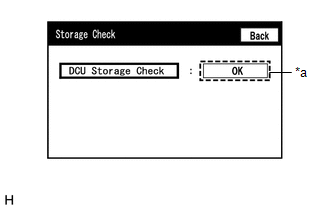

(d) Storage Check

*a

Resultado

(1) Seleccione "DCU Storage Check" para iniciar la comprobacion de almacenamiento del conjunto del receptor de radio y pantalla.

(2) Compruebe el resultado que se muestra al finalizar la comprobacion del almacenamiento del conjunto del receptor de radio y pantalla.

Descripcion de la pantalla

Pantalla (resultado)

Descripcion

Checking

Se esta ejecutando la comprobacion

OK

El almacenamiento del conjunto del receptor de radio y pantalla es normal

NG

El almacenamiento del conjunto del receptor de radio y pantalla no funciona correctamente

OBSERVACION:

COMPROBACION DEL INTERRUPTOR DEL VOLANTE Y EL PANEL

OBSERVACION:

(a) Entre en el modo de diagnostico.

Haga clic aqui

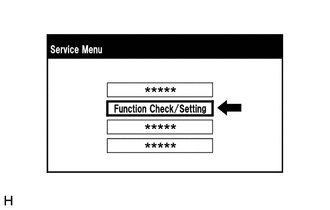

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

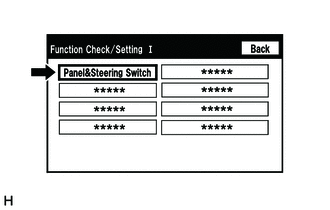

(c) Seleccione "Panel &Steering Switch" en la pantalla "Function Check/Setting I".

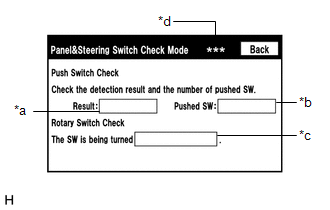

(d) Modo de comprobacion del funcionamiento de los botones del panel y de la direccion

Descripcion de la pantalla

Pantalla

Contenido

*a: Switch condition

Se muestra "Pushed" cuando se pulsa el interruptor.

*b: Number of switches pushed

  • Se muestra el numero de interruptores pulsados simultaneamente.
  • Si se pulsan 3 interruptores a la vez, se muestra "3".
  • Si se pulsan 4 interruptores o mas a la vez, se muestra "More than 3".

*c: Rotary switch direction

Se visualiza la direccion del interruptor rotatorio.

*d: Metodo de comunicacion

Se muestra el metodo de comunicacion del conjunto del interruptor de la almohadilla del volante.

(1) Accione cada interruptor y compruebe que las condiciones del interruptor se muestran correctamente.

AVISO:

No pulse ningun interruptor durante 3 segundos o mas ya que esto podria cancelar el diagnostico.

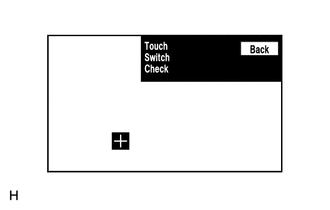

COMPRUEBE EL INTERRUPTOR TACTIL

OBSERVACION:

(a) Entre en el modo de diagnostico.

Haga clic aqui

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

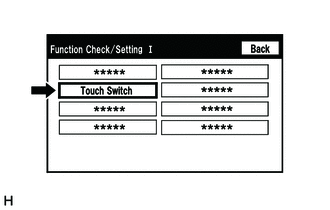

(c) Seleccione "Touch Switch" en la pantalla "Function Check/Setting I".

(d) Comprobacion del interruptor tactil

(1) Toque cualquier punto de la superficie de la pantalla para realizar la comprobacion, mientras se muestra la pantalla de comprobacion de botones tactiles "Touch Switch Check".

OBSERVACION:

INSPECCIONE EL MICROFONO

OBSERVACION:

(a) Entre en el modo de diagnostico.

Haga clic aqui

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

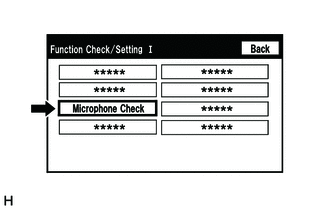

(c) Seleccione "Microphone Check" en la pantalla "Function Check/Setting I".

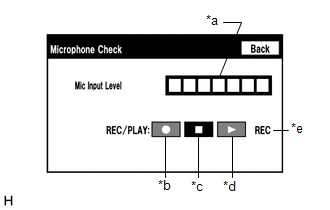

(d) Microphone Check

Descripcion de la pantalla

Pantalla

Contenido

*: con funcion de reconocimiento de voz

*a: Medidor del nivel de entrada del microfono

Controla el nivel de entrada del microfono cada 00.1 segundo y muestra los resultados en 8 niveles distintos.

*b: Recording switch*

Comienza la grabacion.

*c: Stop switch*

Se detiene la grabacion y reproduccion.

*d: Play switch*

Reproduce la voz grabada.

*e: Recording indicator*

Se enciende durante la grabacion.

(1) Cuando hable al microfono, compruebe que el nivel de entrada del indicador del microfono varie de acuerdo con el nivel de entrada.

OBSERVACION:

El microfono esta activo en todo momento cuando se muestra esta pantalla.

(2) Pulse el interruptor de grabacion y realice la grabacion de voz. (Con funcion de reconocimiento de voz)

OBSERVACION:

(3) Compruebe que el indicador de grabacion permanece encendido mientras realiza la grabacion y que la voz grabada se reproduce con normalidad. (Con funcion de reconocimiento de voz)

COMPROBACION DEL GPS (con conjunto de la antena de navegacion)

OBSERVACION:

(a) Entre en el modo de diagnostico.

Haga clic aqui

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

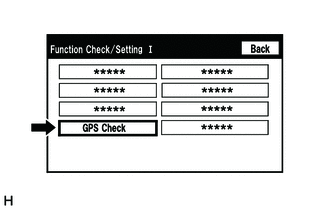

(c) Seleccione "GPS Check" en la pantalla "Function Check/Setting I".

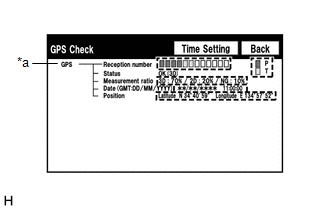

(d) Comprobacion del GPS

*a: GPS

Pantalla

Contenido

Reception number

Muestra el estado de recepcion de los satelites utilizados para determinar la posicion del vehiculo.

Azul: P (en uso)

El sistema esta utilizando la senal GPS para la localizacion.

Amarillo: T (recibiendo)

El sistema esta buscando la senal GPS para la localizacion.

Ningun color: no esta en uso

El sistema no recibe ninguna senal GPS (buscando senal GPS).

Status

Muestra el estado de recepcion de los satelites utilizados para determinar la posicion del vehiculo.

OK(3D)

Se esta utilizando un metodo de localizacion de 3 dimensiones.

OK(2D)

Se esta utilizando un metodo de localizacion de 2 dimensiones.

NG

No se pueden utilizar los datos de localizacion.

error

Se ha producido un error de recepcion.

-

Cualquier otro estado.

Measurement ratio

Muestra la relacion de los satelites que estan realizando mediciones.

3D

Se visualiza la relacion de los satelites que estan realizando el posicionamiento 3D.

2D

Se visualiza la relacion de los satelites que estan realizando el posicionamiento 2D.

NG

Se visualiza la relacion de los satelites que no estan realizando la medicion.

Date

Se visualiza la fecha y hora obtenida de las senales GPS segun el meridiano de Greenwich (GMT).

Position

Se visualiza la informacion de latitud y longitud correspondiente a la posicion actual.

(1) Cuando se muestra la pantalla "GPS Check", compruebe los valores de cada pantalla.

OBSERVACION:

Esta pantalla se actualiza una vez por segundo.

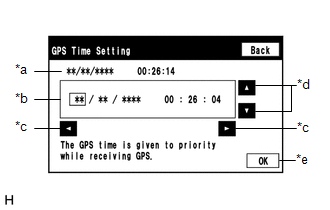

(e) Ajuste de hora del GPS

Descripcion de la pantalla

Pantalla

Contenido

*a: Time display

Muestra la fecha y hora en el dispositivo.

*b: Date and time setting screen

El ajuste solo es posible cuando no se reciben las senales de GPS.

*c: Cursor movement switch

Mueva el cursor sobre la pantalla de ajuste de fecha y hora a la derecha y a la izquierda.

*d: Adjustment switch

Ajusta valores de elementos seleccionados por el cursor.

*e: OK switch

La seleccion de este interruptor despues de ajustar la fecha y hora actualiza la fecha y hora del dispositivo (solo cuando no se estan recibiendo las senales de GPS).

(1) Cuando no se reciben senales de GPS, la fecha y la hora del dispositivo se pueden ajustar.

OBSERVACION:

El ajuste de hora solo es posible cuando no se reciben las senales de GPS. Cuando el sistema audiovisual recibe las senales del GPS, se le da prioridad a la visualizacion de la hora y la fecha que se reciben a traves del GPS.

COMPROBACION DE LA SENAL DEL VEHICULO

OBSERVACION:

(a) Entre en el modo de diagnostico.

Haga clic aqui

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

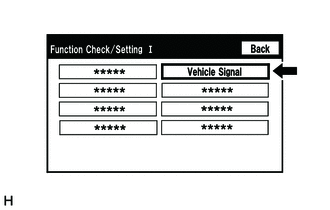

(c) Seleccione "Vehicle Signal" en la pantalla "Function Check/Setting I".

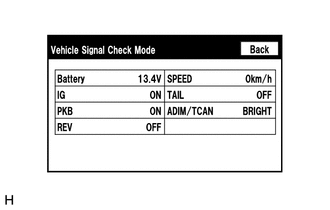

(d) Modo de comprobacion de la senal del vehiculo

Descripcion de la pantalla

Pantalla

Contenido

Battery

Se muestra la tension de la bateria.

IG

Se visualiza el estado ON/OFF del interruptor de encendido.

PKB

Se muestra el estado ON/OFF del freno de estacionamiento.

REV

Se visualiza el estado ON/OFF de la senal de marcha atras.

SPEED

Se muestra la velocidad del vehiculo en km/h.

TAIL

Se muestra el estado ON/OFF de la senal TAIL (interruptor de control de las luces).

ADIM/TCAN

Se muestra el estado de iluminacion DIM (con)/BRIGHT (sin).

OBSERVACION:

(1) Cuando se visualice la pantalla "Vehicle Signal Check Mode", compruebe el estado de todas las senales del vehiculo.

COMPRUEBE EL AJUSTE DE LA CALIDAD DE VOZ DE MANOS LIBRES

OBSERVACION:

(a) Entre en el modo de diagnostico.

Haga clic aqui

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

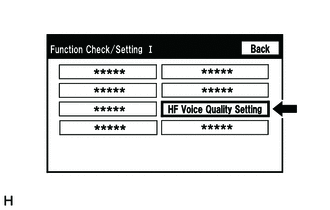

(c) Seleccione "HF Voice Quality Setting" en la pantalla "Function Check/Setting I".

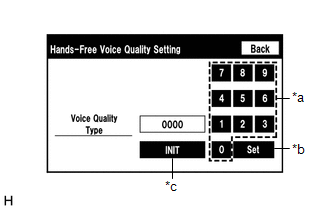

(d) Ajuste de la calidad de voz del sistema manos libres

*a

Teclado numerico

*b

Boton de ajuste

*c

Boton de reinicio

(1) Si es necesario, consulte la tabla siguiente para ajustar la calidad de voz con el teclado numerico.

(2) Al realizar los ajustes, emplee el teclado numerico en pantalla para introducir el tipo de calidad de voz en funcion de lo indicado en la tabla.

Ajustes

Parametro

Fenomeno de referencia

Tipo de calidad de voz

Efectos positivos del cambio de calidad de voz

Efectos negativos del cambio de calidad de voz

A

(Ruido)

La otra parte escucha ruido de fondo cuando le esta escuchando a usted.

1000

Se reduce la cantidad de ruido de fondo que la otra parte escucha cuando le esta escuchando a usted.

Podria reducirse temporalmente el volumen de la voz que la otra parte escucha cuando le esta escuchando a usted.

B

(Ruido)

La otra parte escucha mucho ruido de fondo cuando le esta escuchando a usted.

2000

Se reduce bruscamente la cantidad de ruido de fondo que la otra parte escucha cuando le esta escuchando a usted.

Podria reducirse temporalmente el volumen de la voz que la otra parte escucha cuando le esta escuchando a usted.

C

(Eco)

La persona con la que se habla escucha un eco debil.

0100

Se reduce el eco (nivel bajo).

La calidad del sonido de la persona con la que se habla se ve perjudicada (nivel bajo).

D

(Eco)

La persona con la que se habla escucha un eco fuerte.

0200

Se reduce el eco (nivel alto).

La calidad del sonido de la persona con la que se habla se ve perjudicada (nivel alto).

Ajustes (cuando coinciden varios fenomenos)

Parametro

Fenomeno de referencia

Tipo de calidad de voz

Efectos positivos del cambio de calidad de voz

Efectos negativos del cambio de calidad de voz

A+C

La otra parte escucha ruido de fondo y eco debil cuando le esta escuchando a usted.

1100

  • Se reduce la cantidad de ruido de fondo que la otra parte escucha cuando le esta escuchando a usted.
  • Se reduce el eco (nivel bajo).
  • Es posible que el volumen de la voz descienda en ocasiones.
  • La calidad del sonido de la persona con la que se habla se ve perjudicada (nivel bajo).

A+D

La otra parte escucha ruido de fondo y eco fuerte cuando le esta escuchando a usted.

1200

  • Se reduce la cantidad de ruido de fondo que la otra parte escucha cuando le esta escuchando a usted.
  • Se reduce el eco (nivel alto).
  • Es posible que el volumen de la voz descienda en ocasiones.
  • La calidad del sonido de la persona con la que se habla se ve perjudicada (nivel alto).

B+C

La otra parte escucha mucho ruido de fondo y eco debil cuando le esta escuchando a usted.

2100

  • Se reduce bruscamente la cantidad de ruido de fondo que la otra parte escucha cuando le esta escuchando a usted.
  • Se reduce el eco (nivel bajo).
  • Es posible que el volumen de la voz descienda en ocasiones.
  • La calidad del sonido de la persona con la que se habla se ve perjudicada (nivel bajo).

B+D

La otra parte escucha mucho ruido de fondo y eco fuerte cuando le esta escuchando a usted.

2200

  • Se reduce bruscamente la cantidad de ruido de fondo que la otra parte escucha cuando le esta escuchando a usted.
  • Se reduce el eco (nivel alto).
  • Es posible que el volumen de la voz descienda en ocasiones.
  • La calidad del sonido de la persona con la que se habla se ve perjudicada (nivel alto).

OBSERVACION:

COMPRUEBE EL ALTAVOZ

OBSERVACION:

(a) Encienda el conjunto del receptor de radio y pantalla y reproduzca una fuente de audio.

OBSERVACION:

Esta fuente de audio se utilizara para la comprobacion de los altavoces.

(b) Entre en el modo de diagnostico.

Haga clic aqui

(c) Seleccione "Failure Diagnosis" en la pantalla "Service Menu".

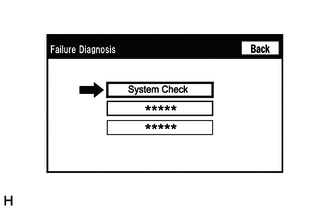

(d) Seleccione "System Check" en la pantalla "Failure Diagnosis".

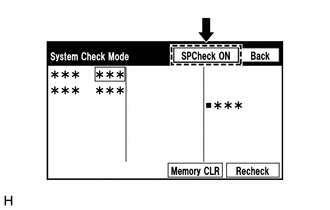

(e) Seleccione "SPCheck ON" en la pantalla "System Check Mode".

(f) Compruebe el cableado de los altavoces y que los altavoces funcionen correctamente.

OBSERVACION:

(g) Deja de sonar cuando se cumple alguna de las siguientes situaciones:

(1) "SPCheck OFF" esta seleccionado.

(2) El interruptor de encendido esta en posicion OFF.

(3) Se desactiva el modo de diagnostico.

(4) Se cambia la pantalla a otra pantalla.

(5) Se desactiva el modo de audio.

COMPRUEBE EL HISTORIAL DE ERRORES DEL SOFTWARE

OBSERVACION:

(a) Compruebe el historial de errores del software.

(1) Conecte el Techstream al DLC3.

(2) Coloque el interruptor de encendido en posicion ON.

(3) Encienda el Techstream.

(4) Acceda a los siguientes menus: Body Electrical / Navigation System / Utility / Software Error History.

Body Electrical > Navigation System > Utility

Pantalla del tester

Software Error History

(5) Cuando se almacena un elemento para el historial de errores de software, registrelo antes de repararlo.

Descripcion de la pantalla de historial de errores del software

Descripcion del error

Activacion

Descripcion

Reinicio del software

Microordenador del sistema de navegacion

Numero hexadecimal

Microordenador de audio

Microordenador de CAN

Sin senal de video

Monitor delantero

Monitor trasero

Arranque en frio MOST

Siempre

OBSERVACION:

(b) Borre el historial de errores del software.

(1) Cuando se borren los DTC con una de las siguientes operaciones, el historial de errores del software "Software Error History" tambien se borrara.

Haga clic aqui

OBSERVACION:

COMPRUEBE LA CONEXION DE LOS DISPOSITIVOS DE VIDEO

(a) Compruebe la conexion de los dispositivos de video.

(1) Conecte el Techstream al DLC3.

(2) Coloque el interruptor de encendido en posicion ON.

(3) Encienda el Techstream.

(4) Acceda a los siguientes menus: Body Electrical / Navigation System / Utility / Video Device Connection Check.

Body Electrical > Navigation System > Utility

Pantalla del tester

Video Device Connection Check

(5) Cuando se almacena un elemento para Video Device Connection Check, registrelo antes de avanzar con la localizacion de averias.

OBSERVACION:

Descripcion de la pantalla Video Device Connection Check

Error Detected Image Line (Type)

Zonas que es necesario inspeccionar

H/U - > Pantalla separada (GVIF)

No disponible

H/U - > Full RSE (GVIF)

No disponible

RSE - > Pantalla de respaldo derecho (GVIF)

No disponible

RSE - > Pantalla de respaldo izquierdo (GVIF)

No disponible

Camara trasera - > H/U (NTSC)

No disponible

IPA/BGM/PVM ECU - > Pantalla separada (GVIF)

No disponible

IPA/BGM/PVM ECU - > H/U (NTSC)

No disponible

IPA/BGM/PVM ECU - > H/U (GVIF)

No disponible

(b) Borre la comprobacion de la conexion del dispositivo de video.

(1) Cuando se borran los DTC con la ayuda de cualquiera de las siguientes acciones, la comprobacion de la conexion del dispositivo de video tambien se borrara.

Haga clic aqui

Valet Mode Cancel

AVISO:

Cuando no se puede cancelar el modo valet, existe la posibilidad de que el vehiculo pueda ser robado. Por lo tanto, es necesario comprobar minuciosamente la propiedad del vehiculo.

OBSERVACION:

Esta funcion se usa para cancelar el modo valet.

(a) Cancele el modo de valet.

(1) Conecte el Techstream al DLC3.

(2) Coloque el interruptor de encendido en posicion ON.

(3) Encienda el Techstream.

(4) Acceda a los siguientes menus: Body Electrical / Navigation System / Utility / Valet Mode Cancel.

Body Electrical > Navigation System > Utility

Pantalla del tester

Valet Mode Cancel

(5) Cancele el modo de valet.

OBSERVACION:

Esta funcion se utiliza para comprobar el historial de conexion cuando la conexion entre el conjunto del receptor de radio y pantalla y un dispositivo "Bluetooth" es inestable.

COMPRUEBE EL HISTORIAL DE CONEXION DE "Bluetooth"

(a) Compruebe el historial de conexion de "Bluetooth".

OBSERVACION:

(1) Conecte el dispositivo de memoria USB al conjunto del adaptador de la toma estereo No. 1.

(2) Entre en el modo de diagnostico.

Haga clic aqui

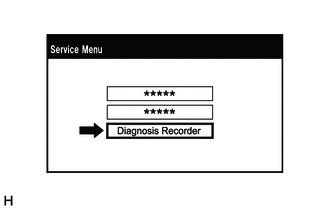

(3) Seleccione "Failure Diagnosis" en la pantalla "Service Menu".

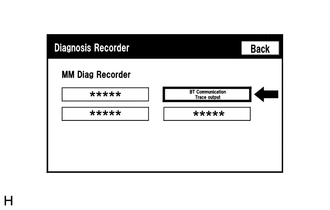

(4) Seleccione "Diagnosis Recorder" en la pantalla "Failure Diagnosis".

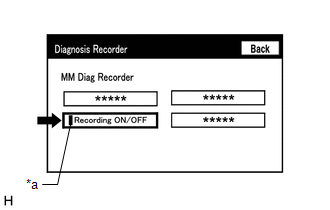

(5) Pulse el interruptor "Recording ON/OFF" para poder seleccionar "BT Communication Trace output".

OBSERVACION:

Cuando se enciende el indicador verde "Recording ON/OFF", la opcion "BT Communication Trace output" esta desactivada en gris y no se puede seleccionar.

*a

Indicador verde

(6) Seleccione "BT Communication Trace output" durante 3 segundos.

(7) En conformidad con las instrucciones de la pantalla, guarde los datos del historial de conexiones "Bluetooth" en un dispositivo de memoria USB.

(8) Seleccione "Recording ON/OFF" en la pantalla Diagnosis Recorder para encender el indicador verde "Recording ON/OFF".

OBSERVACION:

Asegurese de que el indicador verde "Recording ON/OFF" regrese al estado encendido, despues de realizar el procedimiento anterior.

(9) Conecte el dispositivo de memoria USB con los datos del historial de conexiones "Bluetooth" guardados al Techstream.

(10) Encienda el Techstream.

(11) Acceda a los siguientes menus: Advanced Function / Bluetooth Connection History.

(12) De conformidad con la pantalla del Techstream, seleccione el archivo del historial de conexiones "Bluetooth".

(13) Cuando se almacena un elemento para el historial de conexion "Bluetooth", registrelo antes de proceder con la localizacion de averias.

Descripcion de la pantalla "Bluetooth" Connection History

Elemento

Contenido

Occurrence Start Date/Time

Se muestra la fecha y hora de la conexion "Bluetooth".

Occurrence End Date/Time

Se muestra la fecha y hora de la desconexion "Bluetooth".

History Type

Se muestra el tipo de historial de conexion "Bluetooth".

Result

Se muestra el resultado de la conexion "Bluetooth".

Contenido

Se visualiza el estado de la conexion "Bluetooth".

"Bluetooth" Address

Se muestra la direccion del dispositivo "Bluetooth".

Continuance Time

Se muestra el numero de reintentos de conexion "Bluetooth" realizados.

Tipo de historial: ACC ON

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

-

-

Interruptor de encendido en la posicion ACC

-

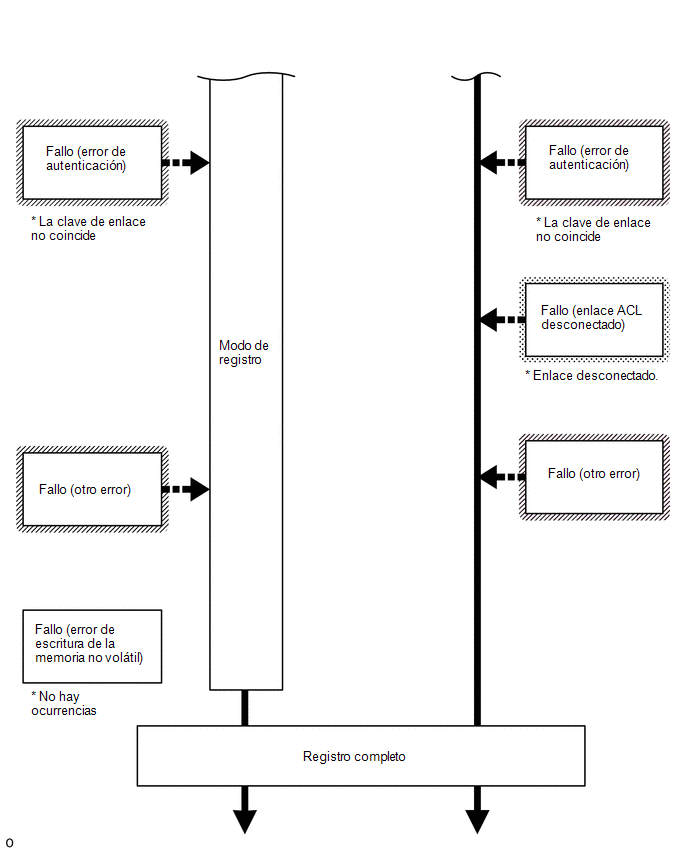

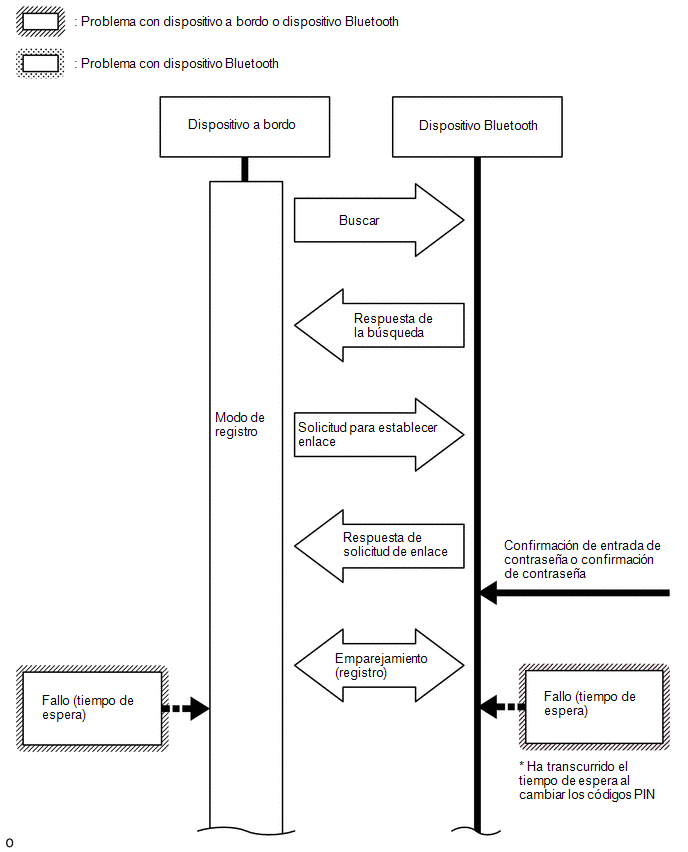

Tipo de historial: registro

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

Exitoso (HFP)

No hay error

El dispositivo "Bluetooth" se registro correctamente como un dispositivo manos libres.

-

Exitoso (AVP)

No hay error

El dispositivo "Bluetooth" se registro correctamente como un dispositivo de audio "Bluetooth".

-

Success (HFP) ("Android Auto")

(Con funcion "Android Auto")

No hay error

El dispositivo "Bluetooth" se registro correctamente como un dispositivo manos libres.

-

Fallido

Tiempo agotado

No se establece ninguna conexion "Bluetooth" correctamente.

  • Compruebe que el dispositivo "Bluetooth" este en el habitaculo.
  • Compruebe si el dispositivo "Bluetooth" no esta conectado a otro dispositivo utilizando la conexion "Bluetooth".
  • Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Error de autenticacion

Se introdujo un codigo PIN incorrecto para la verificacion del codigo PIN.

Realice nuevamente el registro del dispositivo "Bluetooth". (Ingrese el codigo PIN de forma correcta).

No se ha seleccionado el boton de confirmacion a pesar de que se mostro una contrasena.

Realice nuevamente el registro del dispositivo "Bluetooth". (Cuando aparezca una clave de acceso, seleccione el boton de confirmacion).

Se ha producido un error de verificacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Reinicie el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth", y vuelva a utilizarlos.

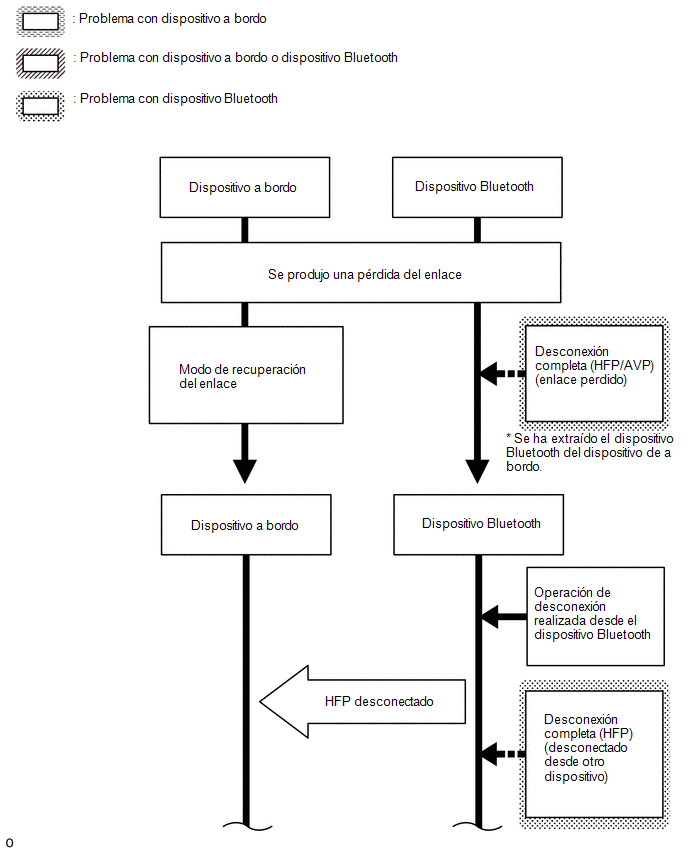

Desconexion del enlace de ACL

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

Realice nuevamente el registro del dispositivo "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar el registro del dispositivo "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar el registro del dispositivo "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar el registro del dispositivo "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar el registro del mismo.

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Fallo de escritura en la memoria

La informacion del dispositivo "Bluetooth" no se pudo almacenar en el conjunto del receptor de radio y pantalla.

Realice nuevamente el registro del dispositivo "Bluetooth".

Otro error

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Fallo ("Android Auto")

(Con funcion "Android Auto")

Tiempo agotado

No se establece ninguna conexion "Bluetooth" correctamente.

  • Compruebe que el dispositivo "Bluetooth" este en el habitaculo.
  • Compruebe si el dispositivo "Bluetooth" no esta conectado a otro dispositivo utilizando la conexion "Bluetooth".
  • Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Error de autenticacion

Se introdujo un codigo PIN incorrecto para la verificacion del codigo PIN.

Realice nuevamente el registro del dispositivo "Bluetooth". (Ingrese el codigo PIN de forma correcta).

No se ha seleccionado el boton de confirmacion a pesar de que se mostro una contrasena.

Realice nuevamente el registro del dispositivo "Bluetooth". (Cuando aparezca una clave de acceso, seleccione el boton de confirmacion).

Se ha producido un error de verificacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Reinicie el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth", y vuelva a utilizarlos.

Desconexion del enlace de ACL

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

Realice nuevamente el registro del dispositivo "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar el registro del dispositivo "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar el registro del dispositivo "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar el registro del dispositivo "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar el registro del mismo.

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Fallo de escritura en la memoria

La informacion del dispositivo "Bluetooth" no se pudo almacenar en el conjunto del receptor de radio y pantalla.

Realice nuevamente el registro del dispositivo "Bluetooth".

Otro error

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Cancel

No hay error

Se cancelo el registro a traves del conjunto del receptor de radio y pantalla o dispositivo "Bluetooth".

-

Cancelacion ("Android Auto")

(Con funcion "Android Auto")

No hay error

Se cancelo el registro a traves del conjunto del receptor de radio y pantalla o dispositivo "Bluetooth".

-

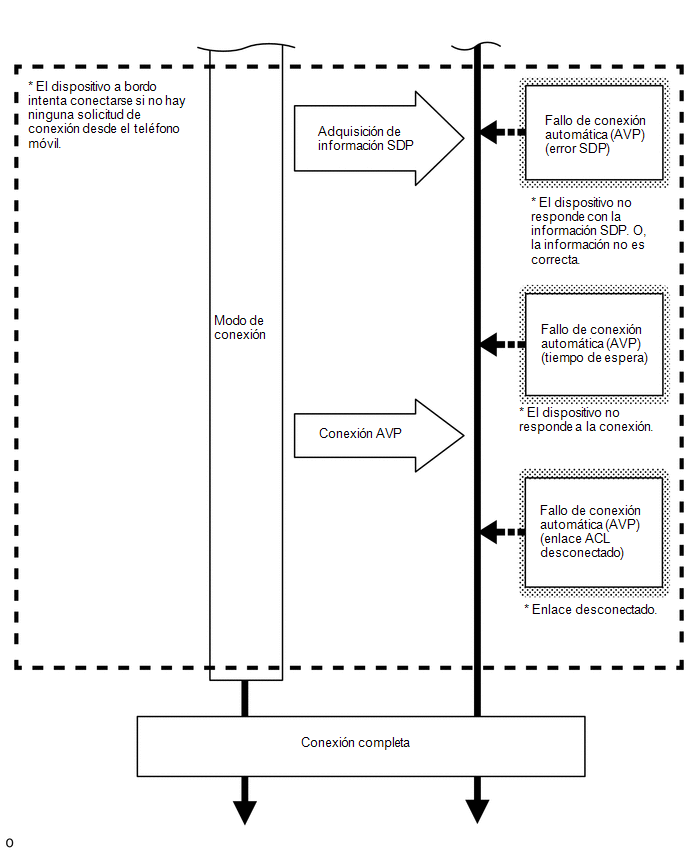

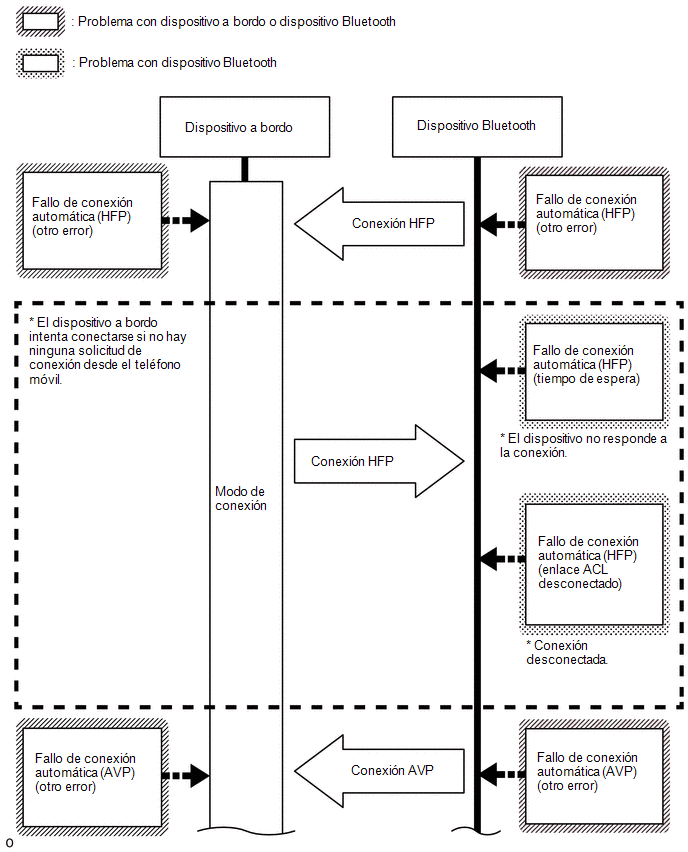

Tipo de historial: conexion

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

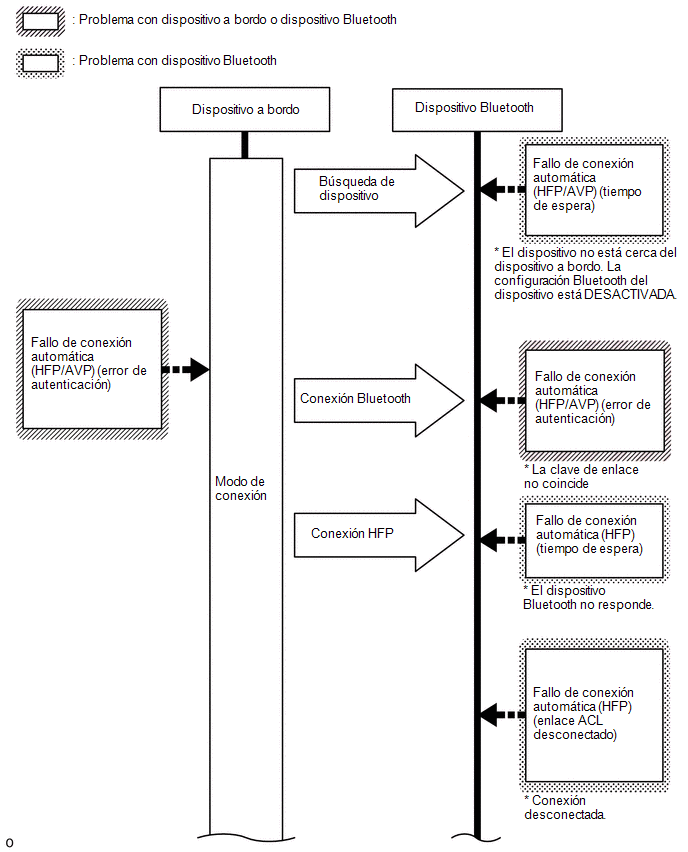

  • Conexion automatica exitosa (HFP)
  • Conexion manual exitosa (HFP)

No hay error

El dispositivo "Bluetooth" se conecto correctamente como un dispositivo manos libres.

-

  • Conexion automatica fallida (HFP)
  • Conexion manual fallida (HFP)

Tiempo agotado

No se establece ninguna conexion "Bluetooth" correctamente.

  • Compruebe que el dispositivo "Bluetooth" este en el habitaculo.
  • Compruebe si el dispositivo "Bluetooth" no esta conectado a otro dispositivo utilizando la conexion "Bluetooth".
  • Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Error de autenticacion

Error en la verificacion de la clave de autenticacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Si no se puede establecer la conexion "Bluetooth" varias veces, lleve a cabo el registro de nuevo.

Se ha producido un error de verificacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Reinicie el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth", y vuelva a utilizarlos.

Tiempo de busqueda agotado

No se pudo encontrar un dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Tipo de historial: conexion

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

  • Conexion automatica fallida (HFP)
  • Conexion manual fallida (HFP)

Desconexion del enlace de ACL

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

Vuelva a realizar la conexion "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

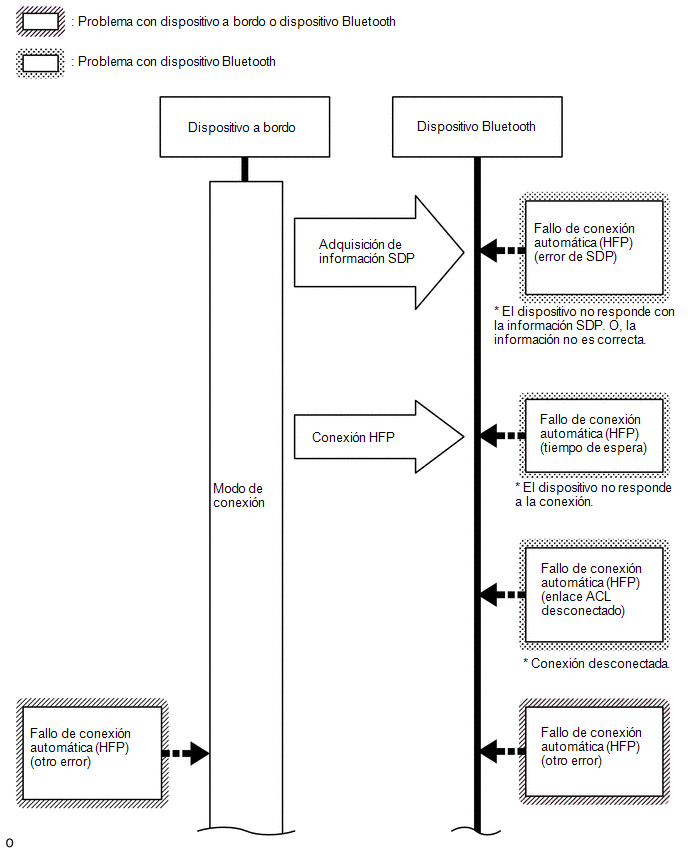

Error SDP

HFP estaba desactivado en el dispositivo "Bluetooth".

Active HFP en el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se utilizo el dispositivo "Bluetooth" cuyo funcionamiento no se confirmo.

Compruebe si el dispositivo "Bluetooth" es compatible con la funcion "manos libres" y que su funcionamiento se haya confirmado.

Haga clic aqui

Otro error

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Cancelacion de conexion manual (HFP)

No hay error

Se cancelo la conexion a traves del conjunto del receptor de radio y pantalla o dispositivo "Bluetooth".

-

Tipo de historial: conexion

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

  • Conexion automatica exitosa (AVP)
  • Conexion manual exitosa (AVP)

No hay error

El dispositivo "Bluetooth" se conecto correctamente como un dispositivo de audio "Bluetooth".

-

  • Conexion automatica fallida (AVP)
  • Conexion manual fallida (AVP)

Tiempo agotado

No se establece ninguna conexion "Bluetooth" correctamente.

  • Compruebe que el dispositivo "Bluetooth" este en el habitaculo.
  • Compruebe si el dispositivo "Bluetooth" no esta conectado a otro dispositivo utilizando la conexion "Bluetooth".
  • Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Error de autenticacion

Error en la verificacion de la clave de autenticacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Si no se puede establecer la conexion "Bluetooth" varias veces, lleve a cabo el registro de nuevo.

Se ha producido un error de verificacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Reinicie el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth", y vuelva a utilizarlos.

Tiempo de busqueda agotado

No se pudo encontrar un dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Tipo de historial: conexion

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

  • Conexion automatica fallida (AVP)
  • Conexion manual fallida (AVP)

Desconexion del enlace de ACL

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

Vuelva a realizar la conexion "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Error SDP

AVP estaba desactivado en el dispositivo "Bluetooth".

Active AVP en el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se utilizo el dispositivo "Bluetooth" cuyo funcionamiento no se confirmo.

Compruebe si el dispositivo "Bluetooth" es compatible con el audio "Bluetooth" y que su funcionamiento se haya confirmado.

Haga clic aqui

Otro error

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Cancelacion de conexion manual (AVP)

No hay error

Se cancelo la conexion a traves del conjunto del receptor de radio y pantalla o dispositivo "Bluetooth".

-

Tipo de historial: conexion

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

Connect Success (HFP) ("Android Auto")

(Con funcion "Android Auto")

No hay error

El dispositivo "Bluetooth" se conecto correctamente como un dispositivo manos libres.

-

Connect Failure (HFP) ("Android Auto")

(Con funcion "Android Auto")

Tiempo agotado

No se establece ninguna conexion "Bluetooth" correctamente.

  • Compruebe que el dispositivo "Bluetooth" este en el habitaculo.
  • Compruebe si el dispositivo "Bluetooth" no esta conectado a otro dispositivo utilizando la conexion "Bluetooth".
  • Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Error de autenticacion

Error en la verificacion de la clave de autenticacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Si no se puede establecer la conexion "Bluetooth" varias veces, lleve a cabo el registro de nuevo.

Se ha producido un error de verificacion entre el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth".

Reinicie el conjunto del receptor de radio y pantalla y el dispositivo "Bluetooth", y vuelva a utilizarlos.

Tiempo de busqueda agotado

No se pudo encontrar un dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Tipo de historial: conexion

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

Connect Failure (HFP) ("Android Auto")

(Con funcion "Android Auto")

Desconexion del enlace de ACL

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

Vuelva a realizar la conexion "Bluetooth".

No se pudo establecer la conexion "Bluetooth" por causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba fuera del area de comunicacion.

Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de radio y pantalla y vuelva a realizar la conexion "Bluetooth".

El ajuste de "Bluetooth" en el dispositivo "Bluetooth" estaba desactivado.

Active los ajustes de "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

El dispositivo "Bluetooth" estaba apagado.

Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Error SDP

HFP estaba desactivado en el dispositivo "Bluetooth".

Active HFP en el dispositivo "Bluetooth" y vuelva a realizar la conexion "Bluetooth".

Se utilizo el dispositivo "Bluetooth" cuyo funcionamiento no se confirmo.

Compruebe si el dispositivo "Bluetooth" es compatible con la funcion "manos libres" y que su funcionamiento se haya confirmado.

Haga clic aqui

Otro error

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Cancelacion de conexion (HFP) ("Android Auto")

(Con funcion "Android Auto")

Otro error

Se cancelo la conexion a traves del conjunto del receptor de radio y pantalla o dispositivo "Bluetooth".

-

Tipo de historial: desconexion

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

Desconexion completa (HFP)

Perdida de la conexion

El dispositivo "Bluetooth" se movio fuera del area de comunicacion.

Mueva el dispositivo "Bluetooth" al area de comunicacion.

Se desconecto la conexion "Bluetooth" a causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Disconnection from Partner

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

-

Disconnection from Self

Se desconecto la conexion "Bluetooth" a traves del conjunto del receptor de radio y pantalla.

-

Otro error

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Desconexion completa (HFP) ("Android Auto")

(Con funcion "Android Auto")

Perdida de la conexion

El dispositivo "Bluetooth" se movio fuera del area de comunicacion.

Mueva el dispositivo "Bluetooth" al area de comunicacion.

Se desconecto la conexion "Bluetooth" a causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Disconnection from Partner

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

-

Disconnection from Self

Se desconecto la conexion "Bluetooth" a traves del conjunto del receptor de radio y pantalla.

-

Desconexion propia

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Desconexion completa (AVP)

Perdida de la conexion

El dispositivo "Bluetooth" se movio fuera del area de comunicacion.

Mueva el dispositivo "Bluetooth" al area de comunicacion.

Se desconecto la conexion "Bluetooth" a causa de interferencias de ondas alrededor del vehiculo.

Compruebe si existen interferencias de ondas y vuelva a realizar la conexion "Bluetooth".

Se ha producido una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Disconnection from Partner

Se desconecto la conexion "Bluetooth" mediante la utilizacion del dispositivo "Bluetooth".

-

Disconnection from Self

Se desconecto la conexion "Bluetooth" a traves del conjunto del receptor de radio y pantalla.

-

Otro error

Se ha producido un error distinto de los anteriores.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

Tipo de historial: enviar

Resultado

Contenido

Descripcion

Zonas que es necesario inspeccionar

Exito

No hay error

La llamada se realizo de forma correcta.

-

Fallido

Fuera de servicio

Fuera del area de servicio del telefono movil.

Mueva el vehiculo a un area de servicio de telefonia movil, compruebe si el dispositivo "Bluetooth" esta conectado al vehiculo y vuelva a utilizar el dispositivo.

Regulacion de remarcado

El remarcado del dispositivo "Bluetooth" estaba restringido y no se pudo realizar una llamada "manos libres".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

Otro error

No se pudo realizar una llamada "manos libres" debido a una averia en el dispositivo "Bluetooth".

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

No se pudo realizar una llamada "manos libres" debido a una averia en el conjunto del receptor de radio y pantalla.

Despues de desactivar el interruptor de encendido y de colocarlo nuevamente en la posicion ON, vuelva a realizar el registro del dispositivo "Bluetooth".

No se pudo realizar una llamada "manos libres" desde el conjunto del receptor de radio y pantalla, ya que no se transmitio el estado de la llamada del dispositivo "Bluetooth" al conjunto del receptor de radio y pantalla.

Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.

OBSERVACION:

Los nombres de los elementos en las columnas Resultado y Contenidos de la tabla pueden variar del elemento mostrado en el Techstream.

Secuencia de conexion Bluetooth (registro del dispositivo de abordo)

Secuencia de conexion Bluetooth (conexion del dispositivo de abordo despues del registro)

Secuencia de conexion Bluetooth (registro del dispositivo Bluetooth)

Secuencia de conexion Bluetooth (conexion del dispositivo Bluetooth despues del registro)

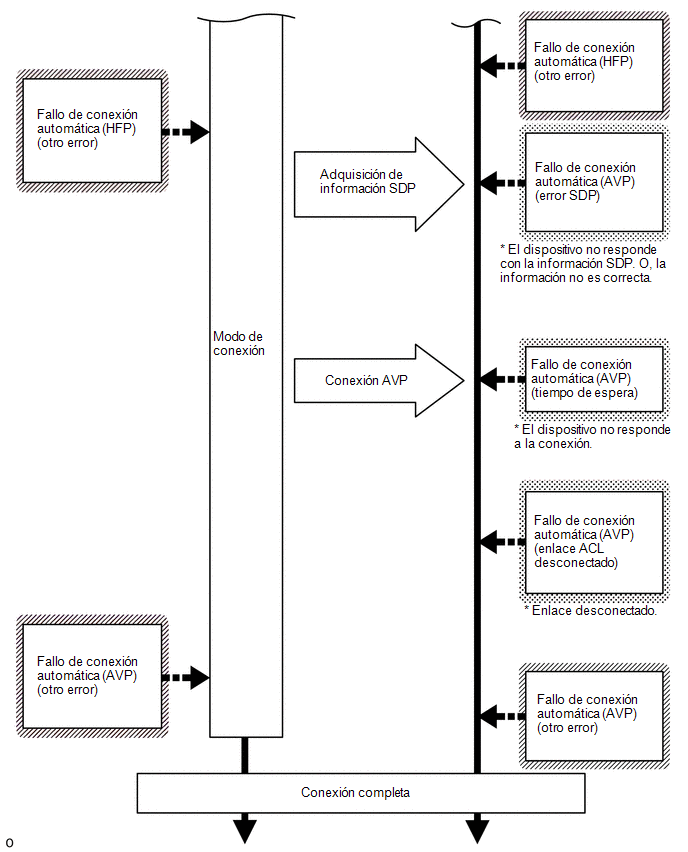

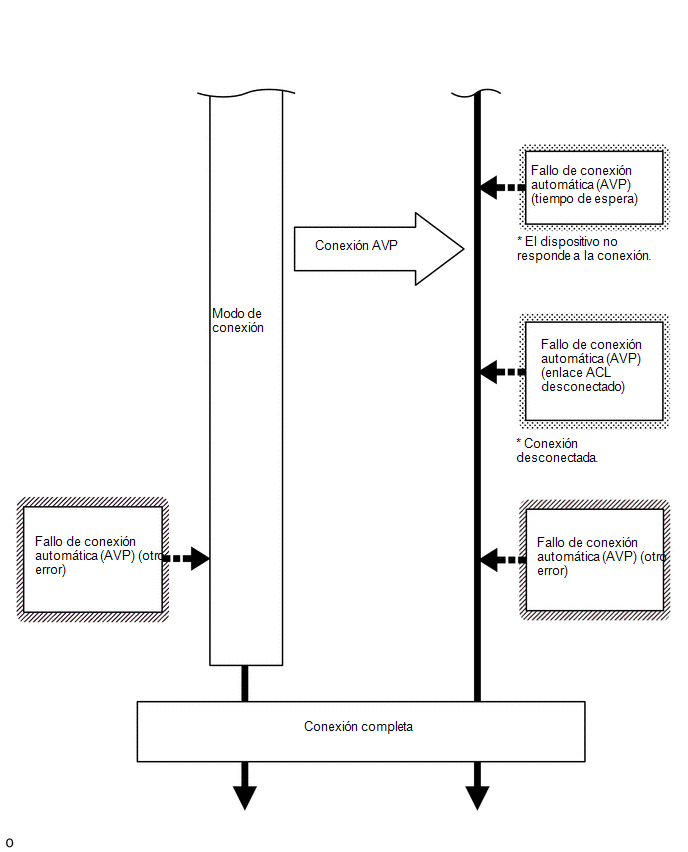

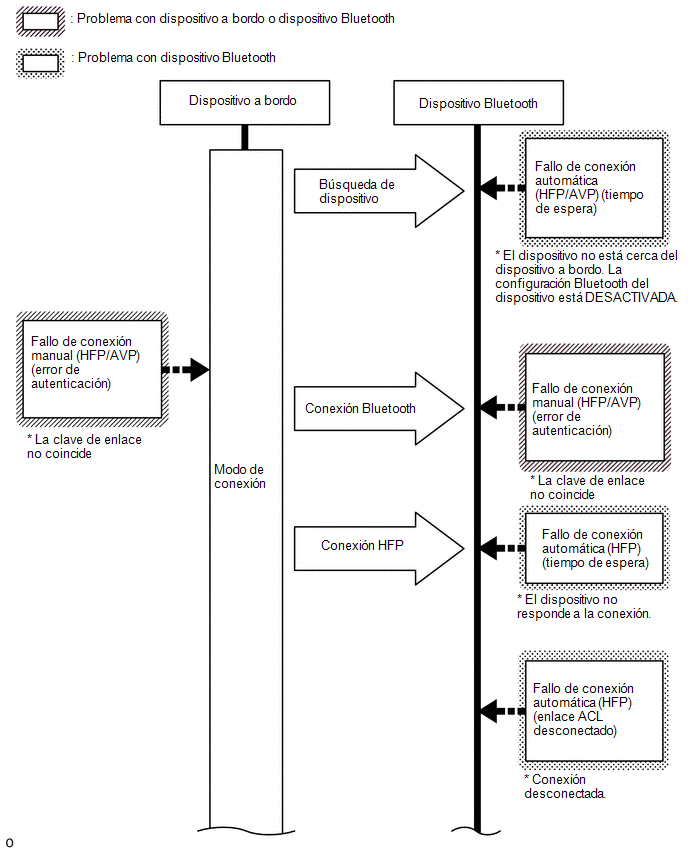

Secuencia de conexion Bluetooth (conexion automatica)

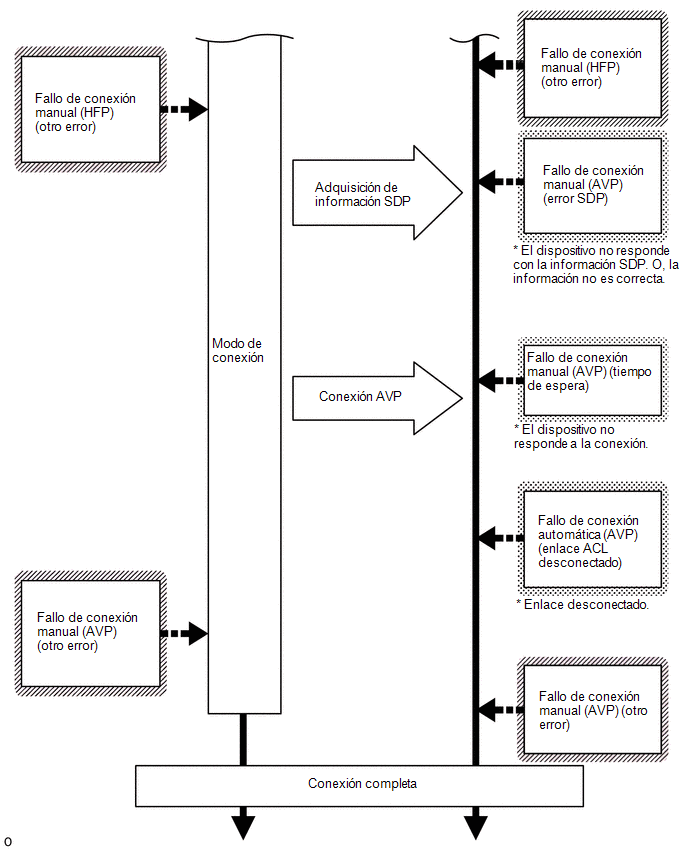

Secuencia de conexion Bluetooth (conexion manual)

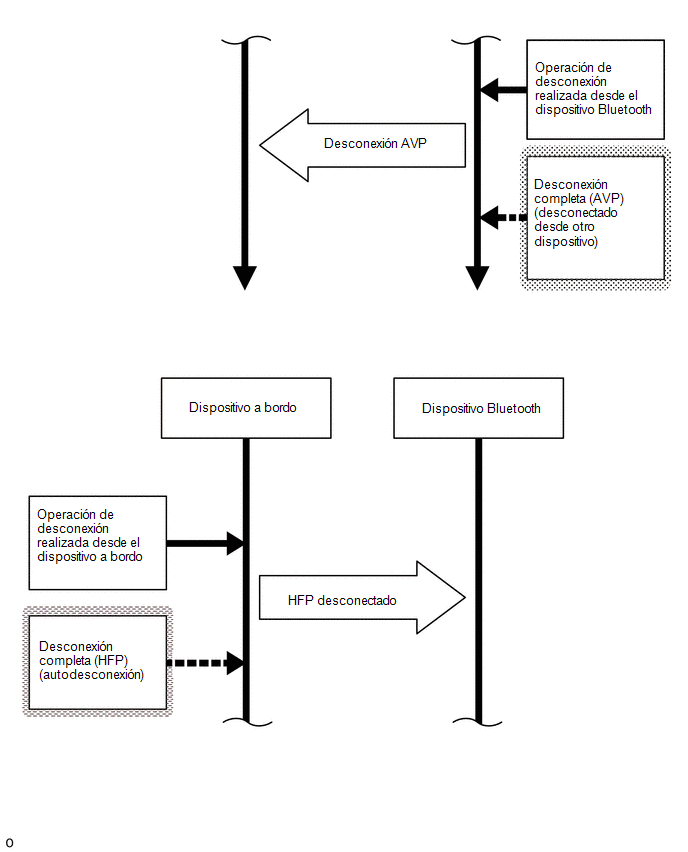

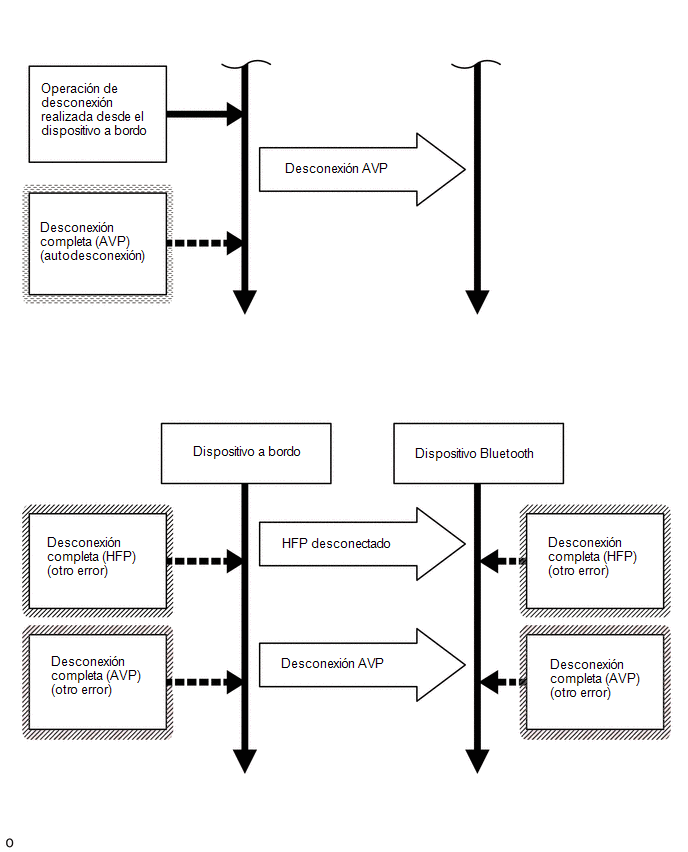

Secuencia de conexion Bluetooth (procesamiento de desconexion)

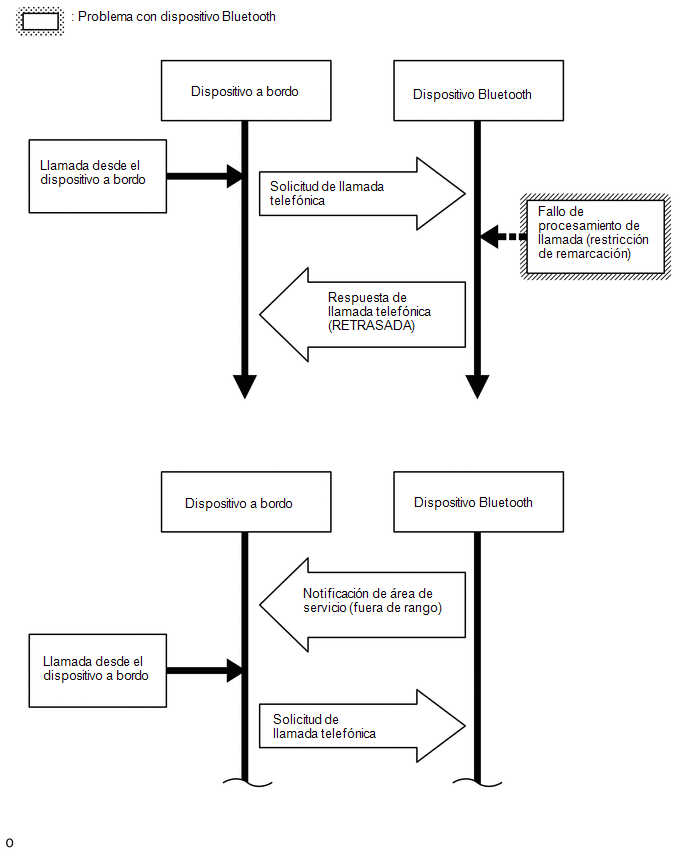

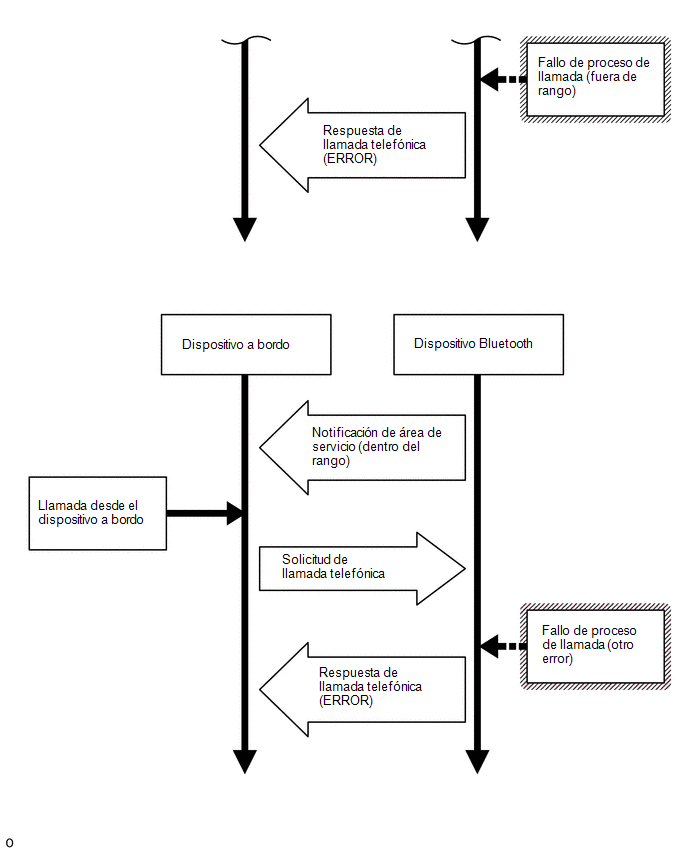

Secuencia de conexion Bluetooth (proceso de llamada telefonica)

OBSERVACION:

Terminos relacionados con Bluetooth:

Marcas en el manual de reparaciones

Descripcion

HFP

(Perfil de manos libres)

Perfil para realizar y recibir llamadas telefonicas.

AVP

(Perfil de audio/video)

Perfil para la reproduccion de musica, visualizacion de informacion y funcionamiento.

ACL

(Asincrono sin conexion)

Uno de los metodos de conexion Bluetooth usados para transferir datos.

SDP

(Protocolo de descubrimiento de servicios)

Protocolo usado para determinar que tipo de servicio es admitido por el dispositivo conectado.

COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION/AVISO/OBSERVACION OBSERVACION: Use el siguiente procedimiento para localizar las averias del sistema audiovisual. *: utilice el Techstream. PROCEDIMIENTO 1. VEHICULO LLEVADO ...

Tabla De SIntomas De Problemas
TABLA DE SINTOMAS DE PROBLEMAS AVISO: Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializ ...

LEER SIGUIENTE:

Tabla De DiagnÓsticos De Problemas
TABLA DE DIAGNÓSTICOS DE PROBLEMAS OBSERVACIÓN: Consulte la siguiente tabla para determinar la causa de los síntomas del problema. Si hay varias áreas posiblemente afectadas, las causas posibles del problema están enumeradas en oden de probabilidad en la columna "Suspected Area" de la tab ...

PrecauciÓn
PRECAUCIÓN PRECAUCIONES PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguientes sistemas después de volver a conectar el cable: Nombre del Sistema Consulte ...

El Sistema Inmovilizador no Funciona Correctamente
DESCRIPCIÓN La función de inmovilización compara el código ID registrado en la ECU de certificación (conjunto de la ECU de la llave inteligente) con el código ID del chip transmisor integrado en el subconjunto del transmisor de la llave eléctrica. DIA ...

Categorías

(c) 2023 - 2024 Toyota Camry
