INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL TERMISTOR DEL ENFRIADOR NO. 1
(a) Mida la resistencia segun los valores de la siguiente tabla.
|

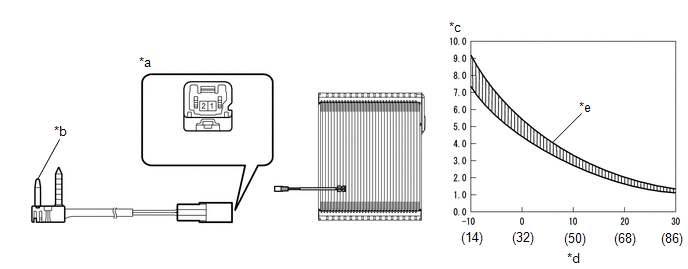

*a | Componente sin mazo de cables conectado (Termistor del enfriador No. 1) |
*b | Parte sensora |
|
*c | Resistencia (k?) | *d |
Temperatura (°C ( °F)) |
|
*e | Rango permitido |
- | - |
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
1 - 2 | -10 °C (14 °F) | 7.30 a 9.10 k? |
|
-5 °C (23 °F) | 5.65 a 6.95 k? | |
|
0 °C (32 °F) | 4.40 a 5.35 k? | |
|
5 °C (41°F) | 3.40 a 4.15 k? | |
|
10 °C (50 °F) | 2.70 a 3.25 k? | |
|
15 °C (59 °F) | 2.14 a 2.58 k? | |
|
20 °C (68 °F) | 1.71 a 2.05 k? | |
|
25 °C (77 °F) | 1.38 a 1.64 k? | |
|
30 °C (86 °F) | 1.11 a 1.32 k? |
Si la resistencia no coincide con la especificada, sustituya el termistor del enfriador No. 1.
AVISO:
OBSERVACION:
A medida que la temperatura aumenta, la resistencia disminuye (consulte el grafico).
