INSPECCION
PROCEDIMIENTO

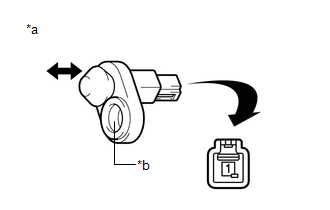

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA
.png)
|
*a | Componente sin mazo de cables conectado (Conjunto del interruptor de la luz de cortesia de la puerta trasera) |
|
*b | Cuerpo del interruptor |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
1 - Cuerpo del interruptor |
Sin pulsar (ON) | Inferior a 1 ? |
|
Pulsado (OFF) | 10 k? o superior |
Si el resultado no es el especificado, sustituya el conjunto del interruptor de la luz de cortesia de la puerta trasera.
ExtracciOn
InstalaciOnCircuito de la función AUTO del sistema del freno de estacionamiento eléctrico
DESCRIPCIÓN La ECU de control de derrape (conjunto del actuador del freno) recibe señales de cambio de posición desde el ECM a través de la comunicación CAN para controlar la función AUTO del sistema de frenos de estacionamiento eléctrico (función vinculada al cambio de marchas).
La funcià ...
Tabla De DiagnÓsticos De Problemas
TABLA DE DIAGNÓSTICOS DE PROBLEMAS
OBSERVACIÓN:
Consulte la siguiente tabla para determinar la causa de los síntomas del problema. Si hay varias áreas posiblemente afectadas, las causas posibles del problema están enumeradas en oden de probabilidad en la colu ...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL soporte NO. 2 DEL ECM
(a) Coloque el soporte No. 2 del ECM con los 2 tornillos. Torque:
4.5 N·m {46 kgf·cm, 40 in·lbf} 2. INSTALE EL SOPORTE No. 1 DEL ECM
(a) Coloque el soporte No. 1 del ECM con los 2 tornillos. Torque:
4.5 N·m {46 kgf·cm, 40 i ...
