COMPONENTES

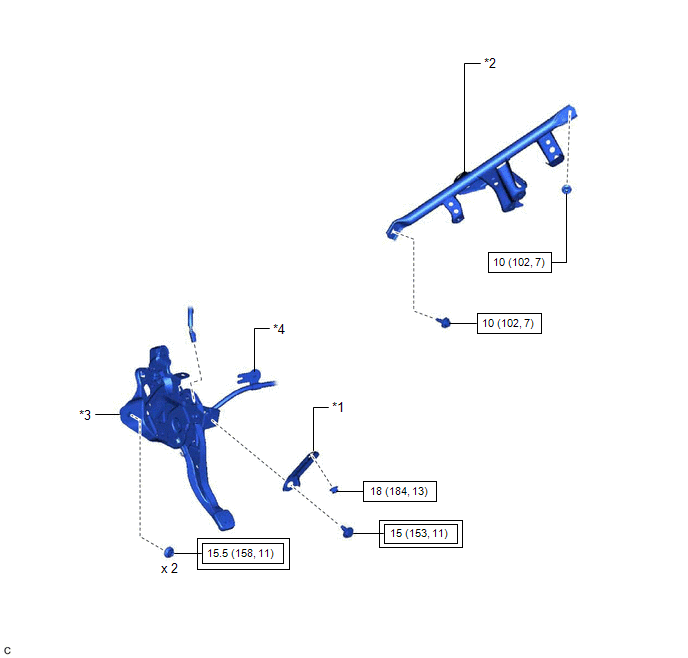

ILUSTRACIÓN
|
*1 | SOPORTE DEL PANEL DE INSTRUMENTOS AL PEDAL |
*2 | SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3 |
|
*3 | CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO |
*4 | CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

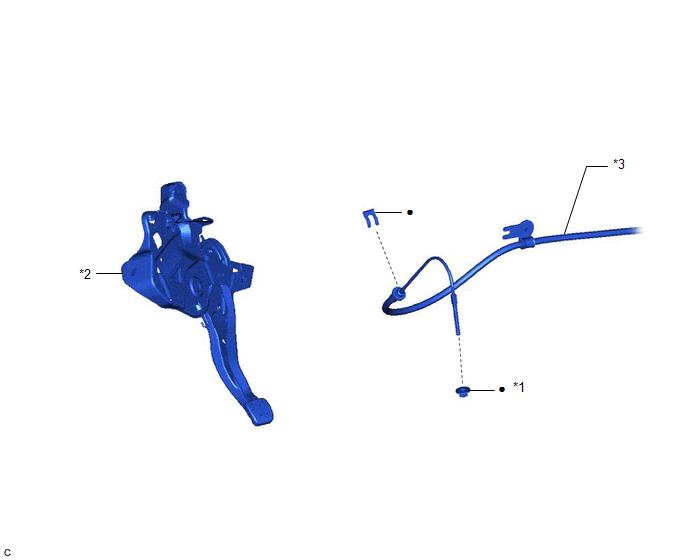

ILUSTRACIÓN
|
*1 | TUERCA DE AJUSTE DEL CABLE NO. 1 |
*2 | CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO |
|
*3 | CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
- | - |
|
● | Pieza no reutilizable |
- | - |

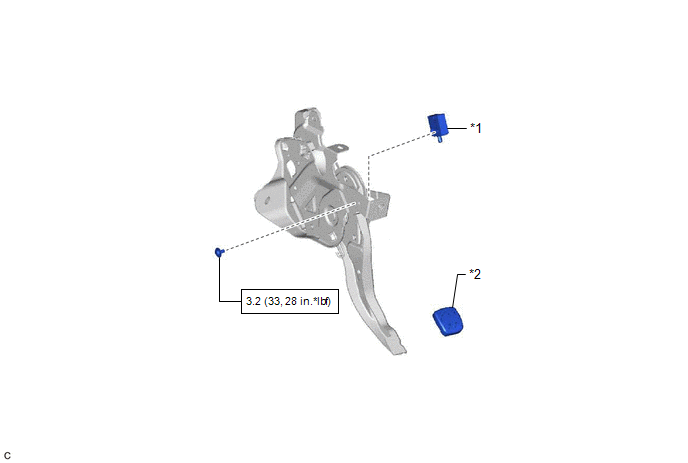

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO |
*2 | ALMOHADILLA DEL PEDAL DE ESTACIONAMIENTO |
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |
