INSTALACION
PROCEDIMIENTO
1. INSTALE EL SOPORTE DE LA ANTENA DE NAVEGACION
2. INSTALE EL CONJUNTO DE LA ANTENA DE NAVEGACION

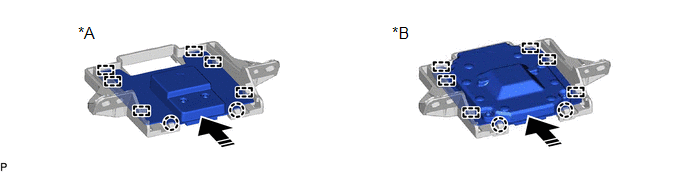

(a) Desenganche las 6 guias y las 2 garras para instalar el conjunto de la antena de navegacion como se muestra en la ilustracion.
|
*A | Sin Interruptor (SOS) Manual |
*B | Con Interruptor (SOS) Manual |
.png) |
Instale en esta Direccion |
- | - |
3. INSTALE EL CONJUNTO DE LA ANTENA DE NAVEGACION CON SOPORTE
(a) Coloque el conjunto de la antena de navegacion con soporte con los 2 tornillos.
(b) Enganche las 2 garras.
(c) Conecte el conector.
4. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui .gif)
5. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
