Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE Y AJUSTE LA VARILLA DE EMPUJE DEL SERVOFRENO

AVISO:

Efectúe el ajuste sin vacío en el conjunto del servofreno. (Pise varias veces el pedal del freno con el motor parado).

OBSERVACIÓN:

(a) Aplique tiza a la punta de la herramienta auxiliar.

OBSERVACIÓN:

Con el nuevo subconjunto del cilindro maestro del freno, se incluye la herramienta auxiliar.

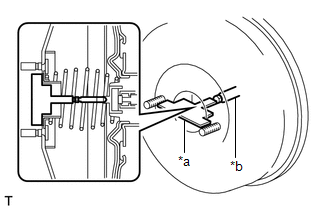

(b) Coloque la herramienta auxiliar en conjunto del servofreno.

*a

Herramienta auxiliar

*b

Varilla de empuje del servofreno

(c) Mida la holgura entre la varilla de empuje del servofreno y la herramienta auxiliar.

Espacio libre estándar:

0 mm (0 pulg.)

OBSERVACIÓN:

Ajuste la holgura en los siguientes casos:

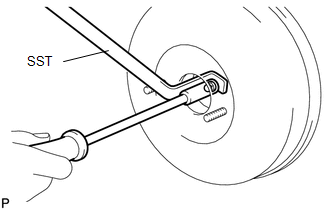

(d) Si no se especifica la holgura, ajuste la longitud de la varilla de empuje sujetándola con la SST y girando la punta de la varilla de empuje usando una llave de cubo (7 mm).

SST: 09737-00020

OBSERVACIÓN:

Compruebe de nuevo la holgura de la varilla de empuje después del ajuste.
