MONTAJE
PROCEDIMIENTO
1. INSTALE EL COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO
2. COLOQUE EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO
3. INSTALE EL OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO

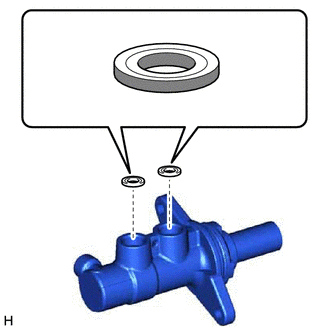

(a) Aplique una capa de grasa de glicol a base de jabón de litio a toda la circunferencia de los 2 ojales nuevos del depósito del cilindro maestro.
.png) |
Grasa de glicol a base de jabón de litio |
(b) Instale los 2 ojales del depósito del cilindro maestro en el cuerpo del cilindro maestro del freno.
4. INSTALE EL CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO
(a) Coloque el cuerpo del cilindro maestro del freno en un torno de banco.
AVISO:
Coloque placas de aluminio en el torno de banco para evitar daños en el cilindro maestro del freno.
(b) Instale el conjunto del depósito del cilindro maestro del freno en el cuerpo del cilindro maestro del freno.
AVISO:
No deje caer el subconjunto del depósito del cilindro maestro del freno.
5. COLOQUE EL PASADOR RECTO DEL CILINDRO MAESTRO DEL FRENO

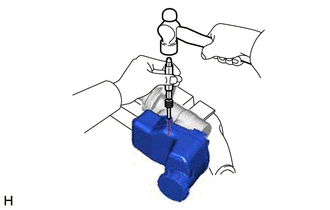

| (a) Utilice un punzón de clavo de 5 mm y un martillo, y golpee el pasador recto del cilindro maestro del freno para fijar el conjunto del depósito del cilindro maestro del freno. |
|
(b) Extraiga el subconjunto del cilindro maestro del freno del torno de banco.
