Componentes

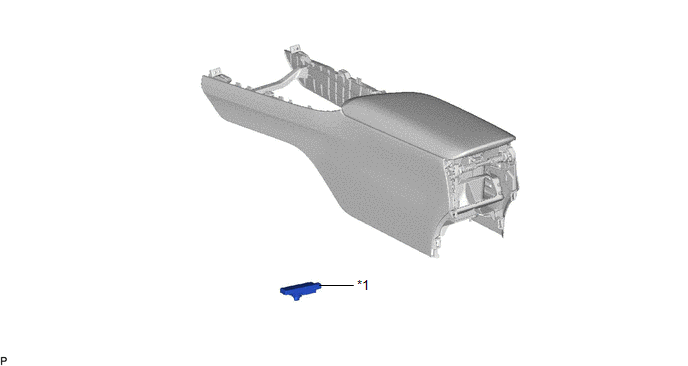

COMPONENTES
ILUSTRACION
|
*1 | CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELECTRICA NO. 2 |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aqui .gif)

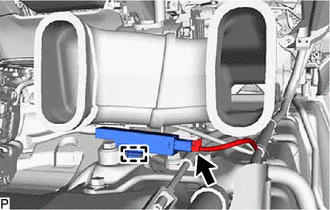

2. EXTRAIGA EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELECTRICA NO. 2
| (a) Desconecte el conector. |
|
(b) Desenganche la abrazadera para extraer el conjunto de la antena interior de la llave electrica n° 2.
AVISO:
Tenga cuidado al extraer el conjunto de la antena interior de la llave electrica No. 2. Si el conjunto de la antena interior de la llave electrica No. 2 se cae, sustituyalo por uno nuevo.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELECTRICA N.° 2
(a) Enganche la abrazadera para colocar el conjunto de la antena de la llave electrica interior n.° 2.
AVISO:
Tenga cuidado al instalar el conjunto de la antena interior de la llave electrica No. 2. Si el conjunto de la antena interior de la llave electrica No. 2 se cae, sustituyalo por uno nuevo.
(b) Conecte el conector.
2. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aqui
.gif)
