Componentes
COMPONENTES

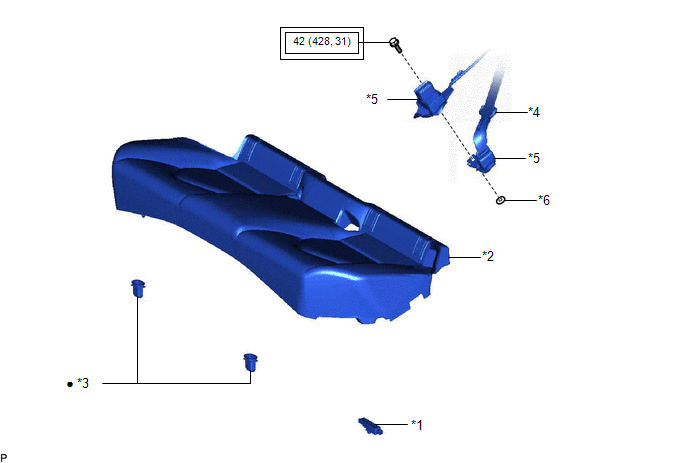

ILUSTRACION
*1 | CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELECTRICA NO. 2 |
*2 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
*6 | ARANDELA |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO
para asiento de tipo fijo:
Haga clic aqui
Para asiento de tipo plegable:
Haga clic aqui
2. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO
para asiento de tipo fijo:
Haga clic aqui
Para asiento de tipo plegable:
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELECTRICA NO. 2

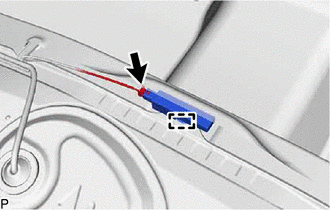

(a) Desconecte el conector. |
|
(b) Desenganche la abrazadera para extraer el conjunto de la antena interior de la llave electrica n° 2.
AVISO:
Tenga cuidado al extraer el conjunto de la antena interior de la llave electrica No. 2. Si el conjunto de la antena interior de la llave electrica No. 2 se cae, sustituyalo por uno nuevo.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELECTRICA N.° 2
(a) Enganche la abrazadera para colocar el conjunto de la antena de la llave electrica interior n.° 2.
AVISO:
Tenga cuidado al instalar el conjunto de la antena interior de la llave electrica No. 2. Si el conjunto de la antena interior de la llave electrica No. 2 se cae, sustituyalo por uno nuevo.
(b) Conecte el conector.
2. INSTALE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO
para asiento de tipo fijo:
Haga clic aqui
Para asiento de tipo plegable:
Haga clic aqui
3. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO
para asiento de tipo fijo:
Haga clic aqui
Para asiento de tipo plegable:
Haga clic aqui
