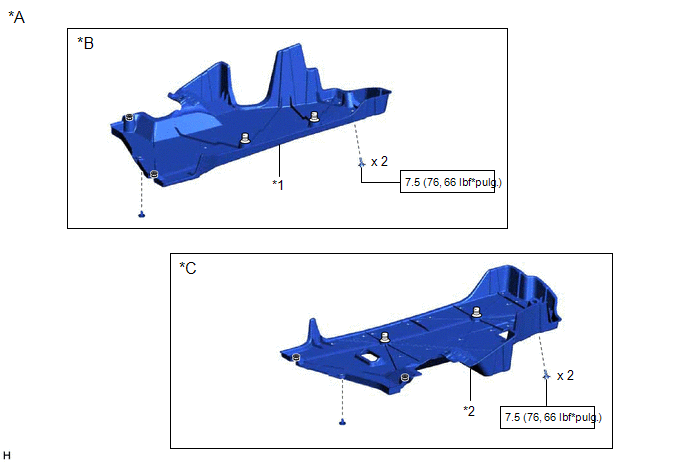

COMPONENTES
ILUSTRACIÓN
|
*A | para 2WD |
*B | Para el lado derecho |
|
*C | Para el lado izquierdo |
- | - |
|
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

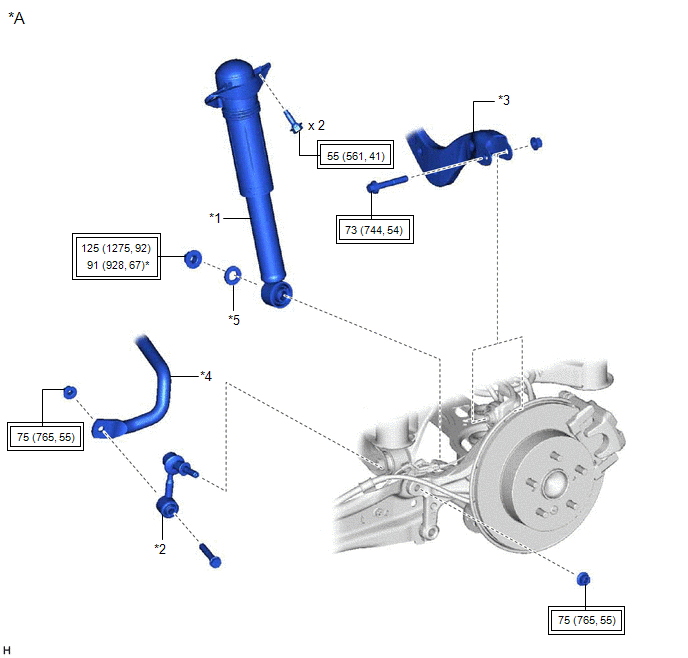

ILUSTRACIÓN
|
*A | Para 2WD |
- | - |
|
*1 | CONJUNTO DEL AMORTIGUADOR TRASERO |
*2 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*3 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*4 | BARRA ESTABILIZADORA TRASERA |
|
*5 | ARANDELA PLANA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con la llave de contratuerca de la junta esférica |

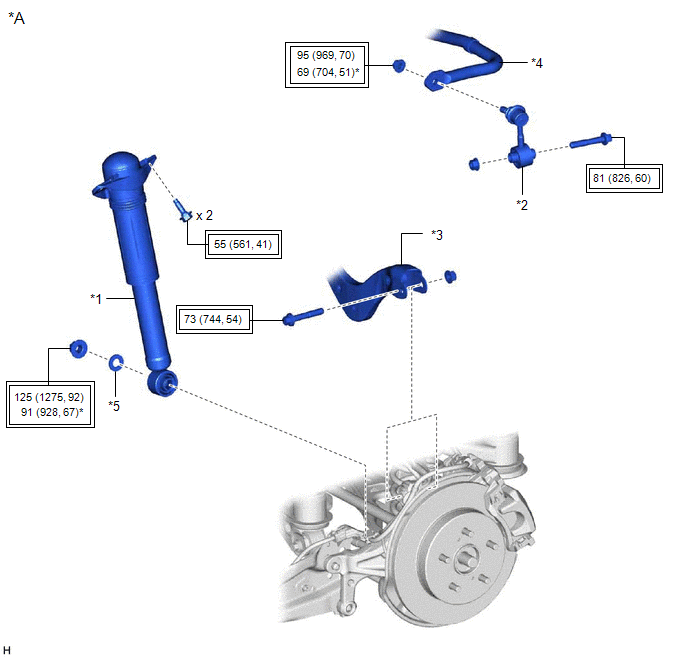

ILUSTRACIÓN
|
*A | Para AWD |
- | - |
|
*1 | CONJUNTO DEL AMORTIGUADOR TRASERO |
*2 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*3 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*4 | BARRA ESTABILIZADORA TRASERA |
|
*5 | ARANDELA PLANA |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con la llave de contratuerca de la junta esférica |

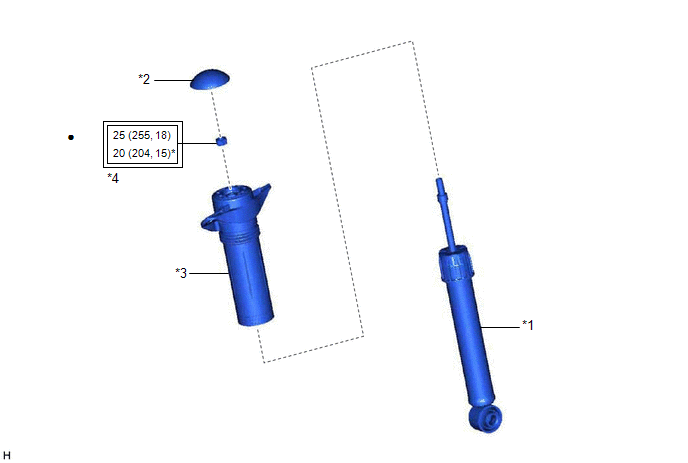

ILUSTRACIÓN
|
*1 | CONJUNTO DEL AMORTIGUADOR TRASERO |
*2 | TAPA DEL AMORTIGUADOR TRASERO |
|
*3 | CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA |
*4 | TUERCA DE UNIÓN ENTRE EL SOPORTE TRASERO Y EL AMORTIGUADOR TRASERO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con la SST |
|
● | Pieza no reutilizable |
★ | Pieza prerrecubierta |
ExtracciÓnCircuito del faro de las luces de carretera
DESCRIPCIÓN La ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) controla las luces de carretera. DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente p ...
Cortocircuito a batería en el circuito de control del solenoide de retención del ABS de la rueda trasera derecha (C12E712,...,C12F249)
DESCRIPCIÓN Las válvulas solenoides y el relé del solenoide del ABS están integrados en el conjunto del actuador del freno.
La válvula solenoide trasera derecha controla la presión del líquido de frenos del cilindro de la rueda trasera derecha del vehículo.
Cuando se almacena este DTC, l ...
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL ESTABILIZADOR TRASERO
(a) Inspeccione el par de giro de la junta esférica.
(1) Coloque el conjunto del estabilizador trasero en un torno utilizando placas de aluminio.
AVISO: No apriete el torno de banco excesivamente. (2) Coloque la t ...
