DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL PASADOR RECTO DEL CILINDRO MAESTRO DEL FRENO
(a) Coloque el subconjunto del cilindro maestro del freno en un torno de banco.
AVISO:
Coloque placas de aluminio en el torno de banco para evitar daños en el subconjunto del cilindro maestro del freno.

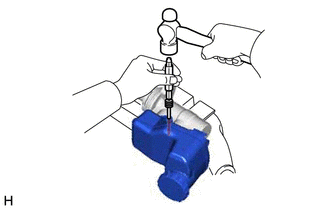

| (b) Utilice un punzón de clavo de 5 mm y un martillo para extraer el pasador recto del cilindro maestro del freno del subconjunto del cilindro maestro del freno. AVISO: No deje caer el subconjunto del depósito del cilindro maestro del freno. |
|
2. EXTRAIGA EL CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO
(a) Extraiga el conjunto del depósito del cilindro maestro del freno del cuerpo del cilindro maestro.
3. EXTRAIGA EL OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO

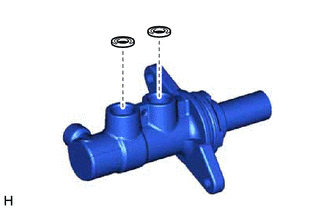

| (a) Extraiga los 2 ojales del depósito del cilindro maestro del cuerpo del cilindro maestro del freno. |
|
(b) Extraiga el cuerpo del cilindro maestro del freno del torno de banco.
4. EXTRAIGA EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO
5. EXTRAIGA EL COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO
ExtracciÓn
InspecciÓnInstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE LA JUNTA DEL SERVOFRENO
(a) Instale una nueva junta en el conjunto del servofreno. 2. INSTALE EL CONJUNTO DEL SERVOFRENO
(a) Instale provisionalmente el conjunto del servofreno en la carrocería del vehículo.
AVISO: No aplique demasiada fuerza en los lati ...
Cortocircuito a masa o circuito abierto del solenoide de control de presión "B" (P077514)
DESCRIPCIÓN Consulte el DTC P077512. Haga clic aquí
No. de DTC Detection Item
Condición de detección de DTC
Área afectada MIL
Memoria Nota
P077514 Cortocircuito a masa o circuito abierto del solenoide de control de presión "B"
Mientras el vehícul ...
Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)
(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de e ...
