EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del cilindro maestro del freno.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
|
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Asegúrese de liberar el vacío del conjunto del servofreno antes de extraer el subconjunto del cilindro maestro del freno del conjunto del servofreno.
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
2. EXTRAIGA LA BATERÍA
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
3. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
4. EXTRAIGA EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO

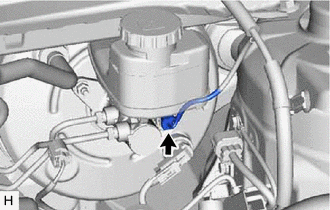

(a) Desconecte el conector del subconjunto del cilindro maestro del freno. |
|

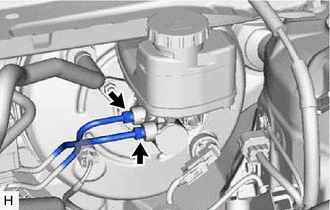

(b) Utilice una llave de tuercas de unión para desconectar los 2 latiguillos del freno del subconjunto del cilindro maestro del freno. AVISO:
|
|

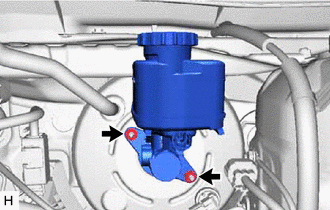

(c) Quite las 2 tuercas y el subconjunto del cilindro maestro del conjunto del servofreno. AVISO:
|
|
5. RETIRE LA JUNTA TÓRICA DEL CILINDRO DEL FRENO
(a) Extraiga la junta tórica del cilindro maestro del freno del subconjunto del cilindro maestro del freno.
