DESCRIPCION
La salida al sensor de temperatura del calefactor del cojin del asiento delantero se detiene si se presenta alguna de las siguientes circunstancias: 1) el sensor de temperatura esta abierto o en cortocircuito; o 2) el sensor de temperatura esta danado y su salida no cambia.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
| B14C1 |
Circuito del sensor de calefaccion del asiento izquierdo delantero | Averia en el sensor de temperatura del calefactor de los asientos |
|

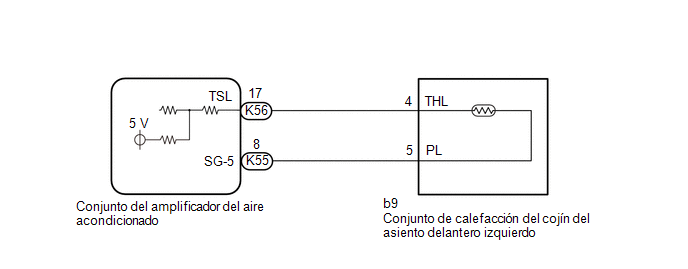

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. | BORRE LOS DTC |
(a) Borre los DTC.
Haga clic aqui .gif)
|
|
2. | REVISE LOS DTC |
(a) Compruebe si se emiten DTC.
Haga clic aqui
OK:
No se emite el DTC B14C1.
| OK | .gif) | COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui |
|
|
3. | INSPECCIONE EL CONJUNTO DE CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO |
(a) Desconecte el conector b9 del conjunto de la calefaccion del cojin del asiento delantero izquierdo.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
b9-4 (THL) - b9-5 (PL) |
Temperatura de la calefaccion del asiento de 23 °C (73 °F) |
De 4.1 a 5.0 ? |
| NG | | SUSTITUYA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO para asiento electrico: Haga clic aqui |
|
|
4. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO) |
(a) Desconecte el conector b9 del conjunto de la calefaccion del cojin del asiento delantero izquierdo.
(b) Desconecte los conectores K55 y K56 del conjunto del amplificador del aire acondicionado.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
K56-17 (TSL) - b9-4 (THL) |
Siempre | Inferior a 1 ? |
| K56-17 (TSL) or b9-4 (THL) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K55-8 (SG-5) - b9-5 (PL) |
Siempre | Inferior a 1 ? |
| K55-8 (SG-5) or b9-5 (PL) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
