DESCRIPCIÓN

No. de DTC

Detection Item

Condición de detección de DTC

Área afectada

Memoria

Nota

C06132A

Señal del conjunto del actuador del freno de estacionamiento eléctrico derecho bloqueada en la posición dentro del rango

  • Condición de diagnóstico:

    El freno de estacionamiento eléctrico está en funcionamiento

  • Estado de la avería:

    Bloqueo del motor, bloqueo del engranaje, giro libre, deslizamiento repetido

  • Momento de la detección:

    -

  • Conjunto del actuador del freno de estacionamiento derecho
  • Conjunto de cables del freno de estacionamiento No. 1
  • Mazo de cables o conector
  • Freno trasero derecho

DTC almacenado

Se muestra una avería en el sistema del freno de estacionamiento eléctrico en la pantalla de información múltiple.

Condición de detección del DTC


Estado del vehículo

Patrón 1

Patrón 2

Patrón 3

Patrón 4

Condición de diagnóstico

El freno de estacionamiento eléctrico está en funcionamiento

Estado de la avería

Detección de bloqueo del motor

-

-

-

Detección de bloqueo de marcha

-

-

-

Detección de giro libre

-

-

-

Se detecta un deslizamiento repetido

-

-

-

Momento de la detección

-

-

-

-

Número de ciclos

1 ciclo

1 ciclo

1 ciclo

1 ciclo

DIAGRAMA DE CONEXIONES

Haga clic aquí.

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE LOS DTC

(a) Con el Techstream, compruebe si se emiten DTC diferentes al DTC C06132A.

Chassis > Brake > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite solo el DTC C06132A

A

Se emiten otros DTC distintos al C06132A

B

B

VAYA A LA TABLA DE CÓDIGOS DE DIAGNÓSTICO.

A

2.

INSPECCIONE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

(a) Coloque el interruptor de encendido en posición OFF.

(b) Asegúrese de que las piezas de bloqueo y de conexión de los conectores no estén sueltas.

OK:

El conector está bien conectado.

(c) Desconecte los conectores uR2 y u1 No. 1 del conjunto del cable del freno de estacionamiento.

(d) Inspeccione tanto la funda del conector como los terminales en busca de signos de deformación o corrosión.

OK:

No hay deformación ni corrosión.

(e) Mida la resistencia según los valores de la siguiente tabla.

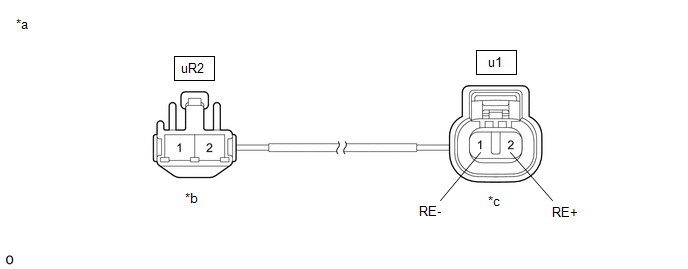

*a

Vista frontal del conjunto del cable No. 1 del freno de estacionamiento

*b

(al conector del mazo de cables)

*c

(al conjunto del actuador del freno de estacionamiento derecho)

-

-

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

uR2-2 - u1-2 (RE+)

Siempre

Inferior a 1 Ω

uR2-2 o u1-2 (RE+) - Masa de la carrocería y otros terminales

Siempre

10 kΩ o superior

uR2-1 - u1-1 (RE-)

Siempre

Inferior a 1 Ω

uR2-1 o u1-1 (RE-) - Masa de la carrocería y otros terminales

Siempre

10 kΩ o superior

NG

SUSTITUYA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) - CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO)

(a) Coloque el interruptor de encendido en posición OFF.

(b) Asegúrese de que el conjunto de cables del freno de estacionamiento No. 1 esté bien instalado.

(c) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).

(d) Desconecte el conector u1 derecho del conjunto del actuador del freno de estacionamiento.

(e) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

A34-2 (MRR+) - u1-2 (RE+)

Siempre

Inferior a 1 Ω

A34-3 (MRR-) - u1-1 (RE-)

Siempre

Inferior a 1 Ω

A34-2 (MRR+) o u1-2 (RE+) - Masa de la carrocería

Siempre

10 kΩ o superior

A34-3 (MRR-) o u1-1 (RE-) - Masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL FRENO TRASERO Y EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO (REVISE QUE NO HAYA PIEZAS GIRATORIAS ATASCADAS NI ACTUADORES GIRANDO LIBREMENTE)

(a) Active el modo de reemplazo de la pastilla del freno trasero.

Haga clic aquí.

(b) Coloque el interruptor de encendido en posición OFF.

(c) Compruebe que las piezas giratorias no están bloqueadas o que el actuador no gira libremente.

(1) Compruebe que el conjunto del actuador del freno de estacionamiento derecho está instalado correctamente en la pinza del freno trasero y que no está girando libremente.

Para el procedimiento de extracción del conjunto del actuador del freno de estacionamiento: Haga clic aquí.

(2) Inspeccione que no hay daños en las piezas giratorias desde el conjunto del actuador del freno de estacionamiento derecho hasta la pinza del freno trasero.

(3) Inspeccione el conjunto del actuador del freno de estacionamiento derecho y compruebe que funciona correctamente.

Haga clic aquí.

(4) Compruebe que la parte roscada de la pinza del freno trasero gira y que el pistón del freno de disco trasero se mueve hacia afuera.

OBSERVACIÓN:

Para los procedimientos de comprobación, consulte el método de liberación forzada del freno de estacionamiento al no usar el Techstream.

Haga clic aquí

OBSERVACIÓN:

Vuelva al modo normal después de que finalice el trabajo.

Haga clic aquí.

Resultado:

Resultado

Proceda a

El conjunto del actuador del freno de estacionamiento derecho no funciona correctamente

A

Un conjunto distinto al del actuador del freno de estacionamiento derecho no funciona correctamente

B

A

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO

B

REPARE O SUSTITUYA LAS PIEZAS NECESARIAS
