DESCRIPCIÓN
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada | Memoria |
Nota |
---|---|---|---|---|---|
C061012 |
Cortocircuito a batería en el conjunto del actuador del freno de estacionamiento eléctrico derecho |
|
| DTC almacenado |
Se muestra una avería en el sistema del freno de estacionamiento eléctrico en la pantalla de información múltiple. |
DIAGRAMA DE CONEXIONES
Haga clic aquí
PROCEDIMIENTO
1. |
COMPRUEBE SI HAY UN CORTOCIRCUITO PARA +B |
(a) Coloque el interruptor de encendido en posición OFF.
(b) Asegúrese de que el conjunto de cables del freno de estacionamiento No. 1 esté bien instalado.

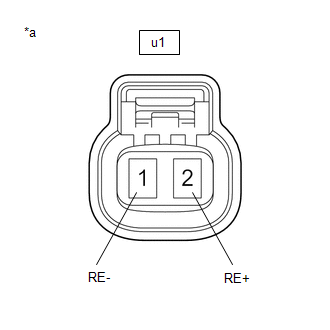

(c) Desconecte el conector u1 derecho del conjunto del actuador del freno de estacionamiento.
(d) Mida la tensión según los valores de la siguiente tabla. Tensión estándar:
|
|
OK | ![]() | SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO |
|
2. |
COMPRUEBE SI HAY UN CORTOCIRCUITO PARA +B |

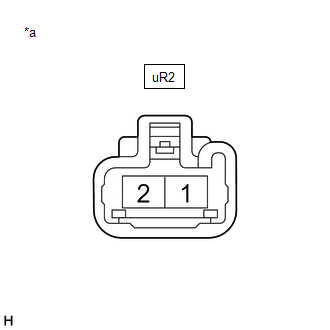

(a) Desconecte el conector uR2 No. 1 del conjunto del cable del freno de estacionamiento.
(b) Mida la tensión según los valores de la siguiente tabla. Tensión estándar:
|
|
OK | ![]() | SUSTITUYA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
|
3. |
COMPRUEBE SI HAY UN CORTOCIRCUITO PARA +B |
(a) Desconecte el conector uR2 del conjunto del cable del freno de estacionamiento No. 1.
(b) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).
(c) Mida la tensión según los valores de la siguiente tabla.

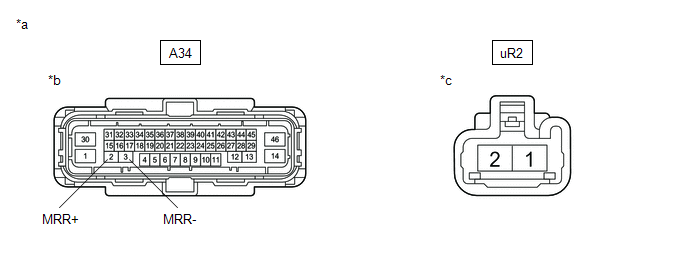

*a | Vista delantera del conector del mazo de cables |
*b | (a la ECU de control de derrape [conjunto del actuador del freno]) |
*c | (al conjunto del cable del freno de estacionamiento No. 1) |
- | - |
Tensión estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
uR2-2 o A34-2 (MRR+) - Masa de la carrocería |
Siempre | Por debajo de 1 V |
uR2-1 o A34-3 (MRR-) - Masa de la carrocería |
Siempre | Inferior a 1 V |
OK | ![]() | SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
