DESCRIPCIÓN
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada | Memoria |
Nota |
|---|---|---|---|---|---|
| C061000 |
Control del actuador del freno de estacionamiento eléctrico derecho |
|
| DTC almacenado |
Se muestra una avería en el sistema del freno de estacionamiento eléctrico en la pantalla de información múltiple. |
|
C061011 | Cortocircuito a tierra en el conjunto del actuador del freno de estacionamiento eléctrico derecho |
|
| DTC almacenado |
Se muestra una avería en el sistema del freno de estacionamiento eléctrico en la pantalla de información múltiple. |

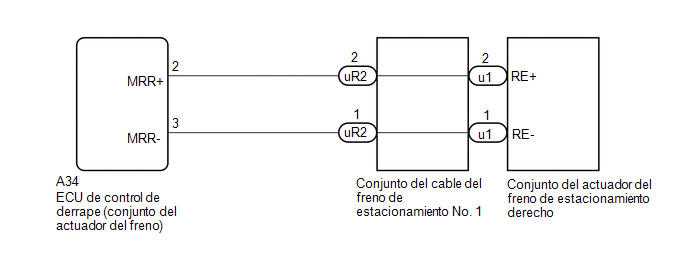

DIAGRAMA DE CABLEADO
PROCEDIMIENTO
| 1. |
INSPECCIONE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
(a) Coloque el interruptor de encendido en posición OFF.
(b) Asegúrese de que las piezas de bloqueo y de conexión de los conectores no estén sueltas.
OK:
El conector está bien conectado.
(c) Desconecte los conectores uR2 y u1 No. 1 del conjunto del cable del freno de estacionamiento.
(d) Inspeccione tanto la funda del conector como los terminales en busca de signos de deformación o corrosión.
OK:
No hay deformación ni corrosión.
(e) Mida la resistencia según los valores de la siguiente tabla.
|
*a | Vista frontal del conjunto del cable No. 1 del freno de estacionamiento |
*b | (al conector del mazo de cables) |
|
*c | (al conjunto del actuador del freno de estacionamiento derecho) |
- | - |
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
uR2-2 o u1-2 (RE+) - Masa de la carrocería y otros terminales |
Siempre | 10 kΩ o superior |
|
uR2-1 o u1-1 (RE-) - Masa de la carrocería y otros terminales |
Siempre | 10 kΩ o superior |
| NG | .gif) | SUSTITUYA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) - CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO) |
(a) Coloque el interruptor de encendido en posición OFF.
(b) Asegúrese de que el conjunto de cables del freno de estacionamiento No. 1 esté bien instalado.
(c) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).
(d) Desconecte el conector u1 derecho del conjunto del actuador del freno de estacionamiento.
(e) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
A34-2 (MRR+) o u1-2 (RE+) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
A34-3 (MRR-) o u1-1 (RE-) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
INSPECCIONE EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO |
(a) Extraiga el conjunto del actuador del freno de estacionamiento derecho.
Haga clic aquí. .gif)
(b) Inspeccione el conjunto del actuador del freno de estacionamiento derecho.
Haga clic aquí.
| OK | | SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
| NG | | SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO |
