EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante el control de la puerta y la instalacion/extraccion de la ECU de advertencia de la presion de los neumaticos y receptor o la llave electrica y ECU de advertencia de la presion de los neumaticos y receptor.
Procedimiento o pieza de sustitucion |
Procedimientos necesarios |
Efectos/No operativo si no se lleva a cabo |
Enlace |
---|---|---|---|
*1: Cuando se realice el aprendizaje con el Techstream.
Haga clic aqui | |||
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Sistema de freno de asistencia al estacionamiento*1 | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
|
|
|
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui
AVISO:
Al sustituir el control de la puerta y la ECU de advertencia de la presion de los neumaticos y el receptor o la llave electrica y la ECU de advertencia de la presion de los neumaticos y el receptor, lea los ID del transmisor almacenados en la ECU antigua con la ayuda del Techstream y anotelos antes de la sustitucion.
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
ADVERTENCIA:
3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic
aqui
4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic
aqui
5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
6. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento en cuanto al lado izquierdo.
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aqui
8. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aqui
9. EXTRAIGA EL RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESION DE LOS NEUMATICOS Y DE CONTROL DE LAS PUERTAS (sin sistema de llave inteligente)
AVISO:
(a) Extraiga el perno. |
|
(b) Desenganche las 2 guias.

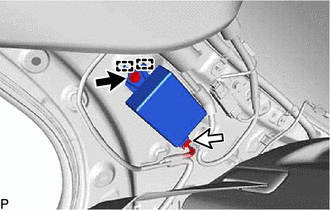

(c) Desconecte el conector para extraer el receptor y la ECU de advertencia de la presion de los neumaticos y de control de las puertas.
10. EXTRAIGA EL RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESION DE LOS NEUMATICOS Y LA LLAVE ELECTRICA (con sistema de llave inteligente)
AVISO:
(a) Extraiga el perno. |
|
(b) Desenganche las 2 guias.
(c) Desconecte el conector para extraer el receptor y la ECU de advertencia de la presion de los neumaticos y la llave electrica.
