Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

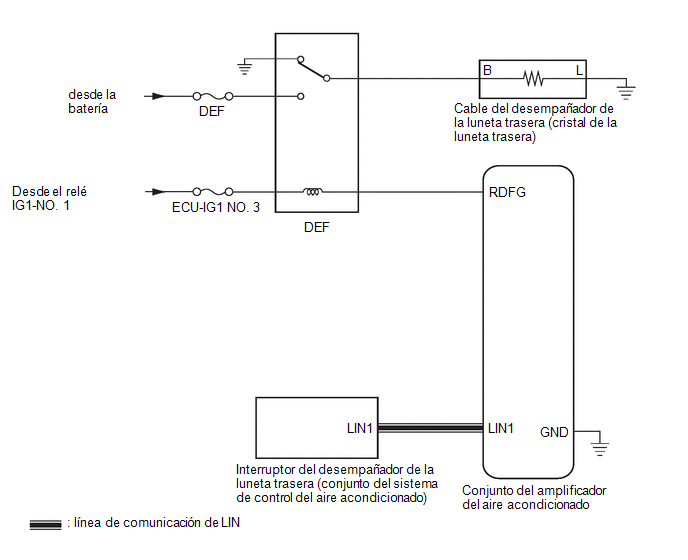

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Transmisor

Receptor

Señal

Método de comunicación

Interruptor del desempañador de la luneta trasera (conjunto del sistema de control del aire acondicionado)

Conjunto del amplificador del aire acondicionado

Señal del interruptor del desempañador de la luneta trasera

LIN
