UBICACIÓN DE LAS PIEZAS

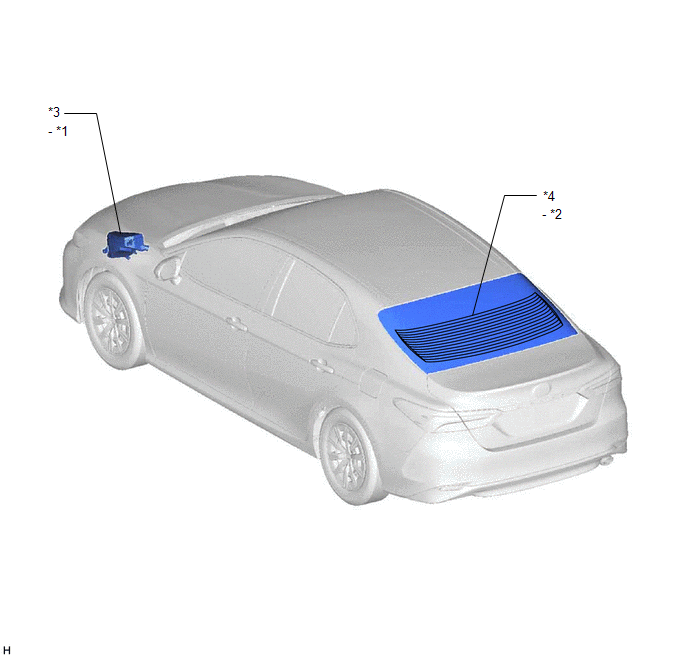

ILUSTRACIÓN
|
*1 | RELÉ DEF |
*2 | CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA |
|
*3 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - FUSIBLE DEF | *4 |
CRISTAL DE LA LUNETA TRASERA |

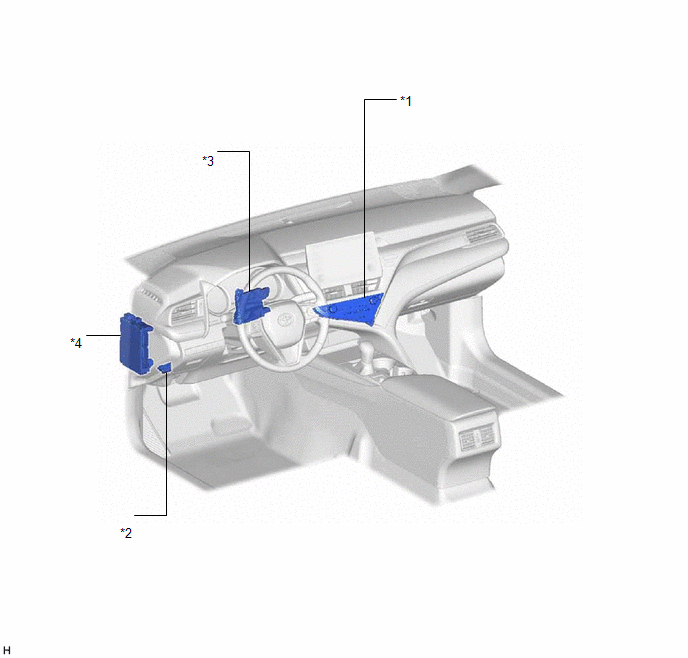

ILUSTRACIÓN
|
*1 | INTERRUPTOR DEL DESEMPAÑADOR DE LA LUNETA TRASERA (CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO) |
*2 | DLC3 |
|
*3 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 No. 3 |
