DESCRIPCION DEL SISTEMA

DESCRIPCION GENERAL DEL SISTEMA DE NAVEGACION

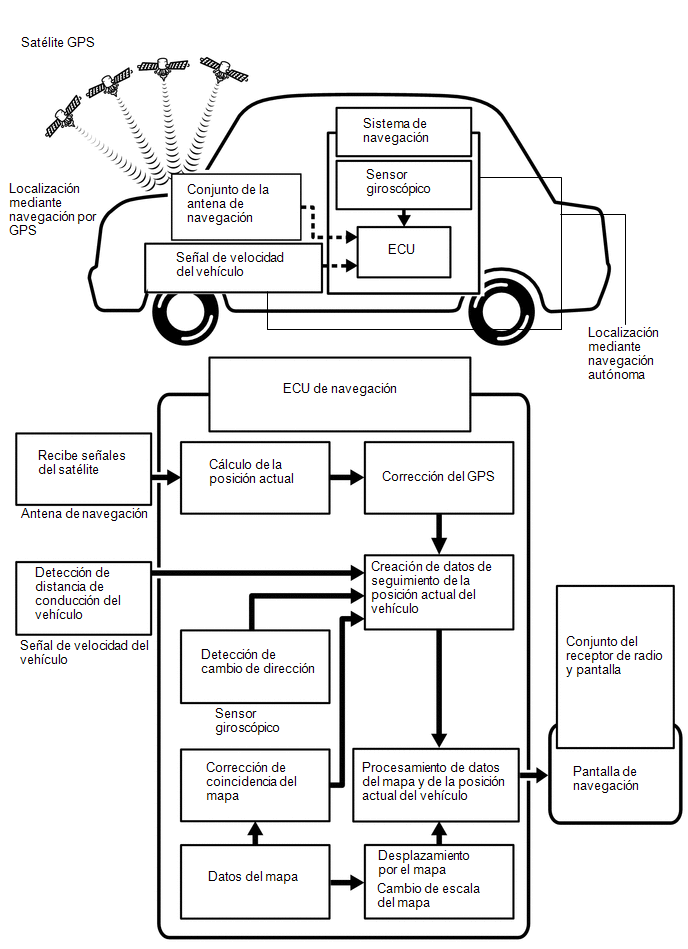

(a) Metodos de seguimiento de la posicion del vehiculo

Es esencial que el sistema de navegacion lleve a cabo un seguimiento correcto de la posicion actual del vehiculo y la visualice en el mapa. Hay 2 metodos para registrar la posicion actual del vehiculo: autonomo (estimacion) y navegacion GPS* (por satelite). Los dos metodos de navegacion se utilizan conjuntamente.

*: GPS (Sistema de navegacion mundial)

Funcionamiento

Descripcion

Calculo de la posicion del vehiculo

La ECU de navegacion calcula la posicion actual del vehiculo (direccion y posicion actual) basandose en la senal de desviacion de direccion procedente del sensor giroscopico y la senal de distancia de conduccion procedente del sensor de velocidad del vehiculo, y crea la ruta de conduccion.

Procesamiento de la visualizacion del mapa

La ECU de navegacion procesa los datos de la posicion del vehiculo, la distancia recorrida por el vehiculo y los datos del mapa procedentes de la memoria interna.

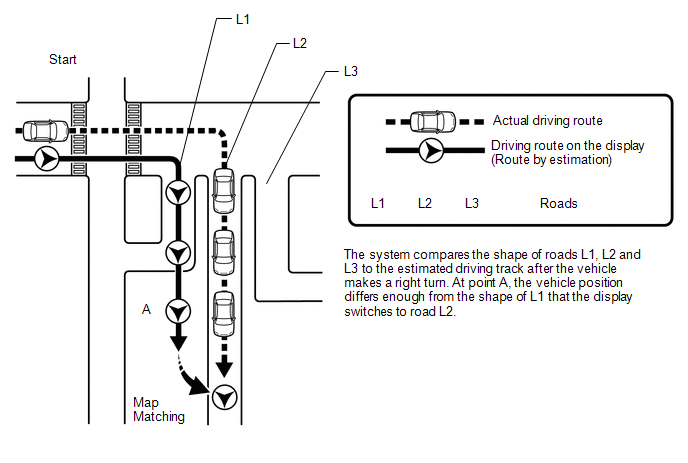

Coincidencia del mapa

Los datos del mapa contenidos en la memoria interna se comparan con los datos de la posicion del vehiculo y de la distancia recorrida. Despues se compara la posicion del vehiculo con la carretera mas cercana.

Correccion del GPS

La posicion del vehiculo se compara con la posicion medida por el GPS. Despues, los datos de posicion medida procedentes del sistema GPS se comparan con la posicion del vehiculo y los datos de la distancia recorrida. Si la posicion es muy diferente, se utiliza la posicion medida por el GPS.

Correccion de distancia

La senal de velocidad del vehiculo, incluye el error derivado del desgaste de los neumaticos y del deslizamiento entre las ruedas y la superficie de la carretera. Para tener esto en cuenta, se realiza la correccion de distancia. La ECU de navegacion compensa automaticamente la senal para que tenga en cuenta las diferencias existentes entre esta y los datos de distancia del mapa. Dicha compensacion se actualiza automaticamente.

OBSERVACION:

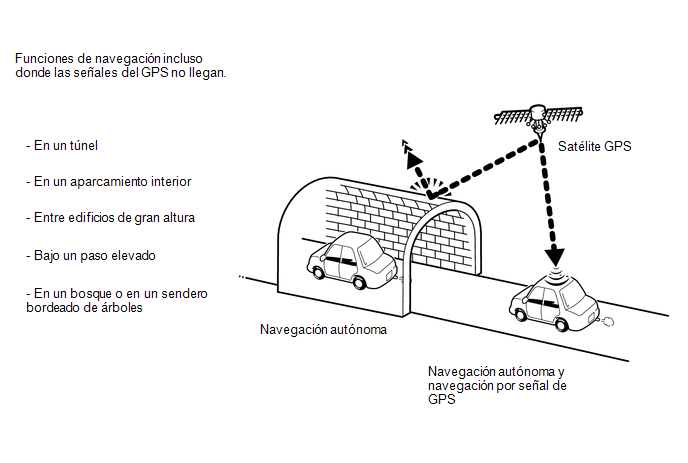

La combinacion de la navegacion autonoma y por GPS permite visualizar la posicion del vehiculo incluso cuando este se encuentra en lugares donde no se puede recibir las senales de radio del GPS. En cambio, cuando solo se utiliza la navegacion autonoma, puede disminuir ligeramente la precision de la localizacion en el mapa.

(b) Navegacion autonoma

Este metodo determina la posicion relativa del vehiculo basandose en la distancia recorrida determinada por el sensor giroscopico situado en la ECU de navegacion y la senal de velocidad del vehiculo.

(1) Sensor giroscopico

Permite calcular la direccion mediante la deteccion de la velocidad angular. Se encuentra en la ECU de navegacion.

(2) Senal de velocidad del vehiculo

Permite calcular la distancia recorrida por el vehiculo.

(c) Navegacion por GPS* (navegacion por satelite)

Este metodo detecta la posicion exacta del vehiculo mediante las ondas de radio procedentes de satelites GPS.

*: Los satelites GPS fueron desplegados por el Departamento de Defensa de EEUU con fines militares.

Numero de satelites

Medida

Descripcion

2 o menos

La medicion es imposible

No se puede obtener la posicion del vehiculo porque el numero de satelites no es suficiente.

3

Es posible realizar mediciones bidimensionales

La posicion del vehiculo se calcula en funcion de la longitud y latitud actuales (es menos precisa que la medida tridimensional).

4

Es posible realizar mediciones tridimensionales

La posicion del vehiculo se obtiene basandose en la longitud, latitud y altitud actuales.

(d) Coincidencia del mapa

La ruta de conduccion se calcula mediante la navegacion autonoma (segun el sensor giroscopico y la senal velocidad del vehiculo) y la navegacion GPS. Despues se compara esta informacion con las posibles formas de la carretera obtenida de los datos de los mapas que contiene la memoria interna, y se establece la posicion del vehiculo en la carretera que mejor corresponda.

DESCRIPCION GENERAL DE LA FUNCION DEL SISTEMA DE AUDIO USB

(a) El conjunto del adaptador de la clavija estereo No. 1 esta equipado con un conector USB. Conectar un dispositivo USB o "iPod" al conjunto del adaptador de la clavija estereo No. 1 permite la reproduccion de archivos de musica. No solo es posible reproducir musica desde un dispositivo USB con funciones de audio, sino que tambien es posible reproducir archivos de musica en formato MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC u OGG Vorbis que esten almacenados en un dispositivo USB. Ademas, hay un software de control de "iPod" instalado que permite seleccionar archivos de las listas de reproduccion y utilizar con el modo aleatorio.

OBSERVACION:

El funcionamiento a traves de los controles de un dispositivo USB o "iPod" no se puede realizar mientras esta conectado.

(b) Dispositivos compatibles con sistema de sonido USB

(1) Dispositivo USB

Pueden usarse los siguientes formatos de dispositivos:

Formatos de dispositivos USB compatibles

  • Formato de comunicacion USB 2.0 HS (480 Mbps)
  • Formato de archivo: FAT16/32 (Windows)
  • Clase: Clase de almacenamiento masivo

Es posible que no se reproduzcan correctamente los archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC y OGG Vorbis almacenados en un dispositivo USB en cualquier formato distinto a los enumerados anteriormente, y puede que los nombres de archivo y de las carpetas no se muestren correctamente.

Los elementos relacionados con los estandares y limitaciones son los siguientes:

(2) "iPod"

"iPhone", "iPod", "iPod nano" y "iPod touch" son marcas comerciales de Apple Inc., registradas en EE.UU. y otros paises.

Los siguientes dispositivos "iPod nano", "iPod touch" y "iPhone" pueden utilizarse con este sistema.

OBSERVACION:

DESCRIPCION GENERAL DE LAS FUNCIONES DEL SISTEMA DE VIDEO USB

(a) Estandares de archivos reproducibles de video

Formato de archivo

MPEG-4, AVI Container, Windows Media Video

Tamano de la pantalla correspondiente

MAX 1920 x 1080

Frecuencia de fotogramas correspondiente

MAX 60i/30p

DESCRIPCION GENERAL DE LA FUENTE DE SONIDO DE ALTA RESOLUCION

(a) Este dispositivo es compatible con fuentes de sonido de alta resolucion.

(b) La definicion de alta resolucion se basa en los estandares de agrupaciones del tipo CTA (Asociacion de consumidores de tecnologia).

(c) Pueden utilizarse los siguientes formatos y medios:

Formatos compatibles

WAV (LPCM), FLAC, ALAC, OGG Vorbis

Medios reproducibles

USB

INFORMACION GENERAL SOBRE ARCHIVOS

(a) Estandares de archivos MP3 reproducibles

Estandar compatible

MPEG1 LAYER3, MPEG2 LSF LAYER3

Frecuencia de muestreo compatible

  • MPEG1 LAYER3: 32, 44.1, 48 (kHz)
  • MPEG2 LSF LAYER3: 16, 22.05, 24 (kHz)

Velocidad de bits compatible

  • MPEG1 LAYER3: de 32 a 320 (kbps)
  • MPEG2 LSF LAYER3: de 8 a 160 (kbps)
  • Compatible con VBR

Modo de canales compatible

Estereo, estereo conjunto, canal doble, monoaural

(b) Estandares de archivos WMA reproducibles

Estandar compatible

WMA versiones 7, 8 y 9

Frecuencia de muestreo compatible

32, 44.1, 48 (kHz)

Velocidad de bits compatible (solo compatible con reproduccion de 2 canales)

  • Ver. 7, 8: de CBR48 a 192 (kbps)
  • Ver. 9: de CBR48 a 320 (kbps)
  • Compatible con VBR

(c) Estandares de archivos AAC reproducibles

Estandar compatible

MPEG4/AAC-LC

Frecuencia de muestreo compatible

11.025, 12, 16, 22.05, 24, 32, 44.1, 48 (kHz)

Velocidad de bits compatible

  • 8 a 320 (kbps)
  • Compatible con VBR

(d) Estandares de archivos WAV (LPCM) reproducibles*

*: Los archivos con una frecuencia de muestreo mayor que 48 kHz se convierten a una frecuencia menor de 48 kHz/24 bit.

Frecuencia de muestreo compatible

8/11.025/12/16/22.05/24/32/44.1/48/88.2/96/176.4/192 (kHz)

Velocidad de bits compatible

16/24 (bits)

(e) Estandares de archivos FLAC reproducibles*

*: Los archivos con una frecuencia de muestreo mayor que 48 kHz se convierten a una frecuencia menor de 48 kHz/24 bit.

Frecuencia de muestreo compatible

8/11.025/12/16/22.05/24/32/44.1/48/88.2/96/176.4/192 (kHz)

Velocidad de bits compatible

16/24 (bits)

(f) Estandares de archivos ALAC reproducibles*

*: Los archivos con una frecuencia de muestreo mayor que 48 kHz se convierten a una frecuencia menor de 48 kHz/24 bit.

Frecuencia de muestreo compatible

8/11.025/12/16/22.05/24/32/44.1/48/64/88.2/96 (kHz)

Velocidad de bits compatible

16/24 (bits)

(g) Estandares de archivos OGG Vorbis reproducibles*

*: Los archivos con una frecuencia de muestreo mayor que 48 kHz se convierten a una frecuencia menor de 48 kHz/24 bit.

Frecuencia de muestreo compatible

8/11.025/16/22.05/32/44.1/48 (kHz)

Velocidad de bits compatible

  • 32-500 (kbps)
  • Compatible con VBR

(h) Etiqueta ID3, etiqueta WMA, etiqueta AAC, TAG y Vorbis comment

(1) Se puede introducir informacion de texto adicional denominada etiqueta ID3 en los archivos MP3. Se puede guardar informacion como los titulos de las canciones o los nombres de los artistas.

OBSERVACION:

Este reproductor es compatible con las etiquetas ID3 de las versiones 1.0 y 1.1 de ID3, asi como de la version 2.2 y 2.3 de ID3. (El numero de caracteres cumple con la version 1.0 y 1.1 de ID3 y las versiones 2.2 y 2.3. de ID3).

(2) Se puede introducir informacion de texto adicional denominada etiqueta WMA en los archivos WMA. Se puede guardar informacion como los titulos de las canciones o los nombres de los artistas.

(3) Se puede introducir la informacion de texto adicional denominada etiqueta AAC en los archivos AAC. Se puede guardar informacion como los titulos de las canciones o los nombres de los artistas.

(4) Se puede introducir la informacion de texto adicional denominada TAG en los archivos WAV (LPCM), FLAC o ALAC. Se puede guardar informacion como los titulos de las canciones o los nombres de los artistas.

(5) Se puede introducir la informacion de texto adicional denominada Vorbis comment en los archivos OGG Vorbis. Se puede guardar informacion como los titulos de las canciones o los nombres de los artistas.

(i) Medios que se pueden utilizar

(1) Solo se pueden utilizar los dispositivos USB para reproducir archivos WAV (LPCM)/FLAC/ALAC/OGG Vorbis.

(j) Formato de medios que se puede utilizar

(1) Normas y restricciones

Cantidad maxima de niveles de directorio

8 niveles

Cantidad maxima de caracteres para un nombre de carpeta/archivo

32 caracteres

Cantidad maxima de carpetas

192 (incluidas carpetas vacias, carpetas raiz y carpetas que no contienen archivos MP3/WMA/AAC)

Cantidad maxima de archivos en un disco

255 (incluidos archivos distintos a MP3/WMA/AAC)

(k) Nombre de archivos

(1) Solo los archivos con la extension ".mp3", ".wma", ".m4a", ".wav", ".flac", ".alac", ".ogg" y ".oga" pueden ser reconocidos y reproducidos como archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC u OGG Vorbis.

(2) Guarda los archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC u OGG Vorbis con una extension ".mp3", ".wma", ".m4a", ".wav", ".flac", ".alac", ".ogg" u ".oga".

AVISO:

Si los archivos que no son MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC o OGG Vorbis se guardan con una extension ".mp3", ".wma", ".m4a", ".wav", ".flac", ".alac", ".ogg" u ".oga", estos archivos podrian ser reconocidos incorrectamente como archivos MP3, WMA, AAC, WAV (LPCM), FLAC, ALAC o OGG Vorbis y se pueden reproducir. Se producira un gran ruido y podrian danarse los altavoces.

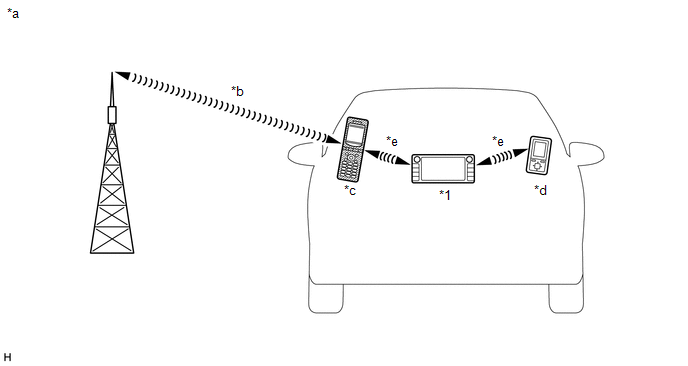

DESCRIPCION GENERAL DEL "Bluetooth"

*1

Conjunto del receptor de radio y pantalla

(Antena "Bluetooth" integrada)

-

-

*a

Ejemplo

*b

Red de telefonia movil

*c

Telefono movil

(Tipo compatible con "Bluetooth")

*d

Reproductor de sonido portatil

(Tipo compatible con "Bluetooth")

*e

Conexion inalambrica "Bluetooth"

-

-

(a) "Bluetooth" es una marca comercial propiedad de Bluetooth SIG, Inc.

(b) "Bluetooth" es una tecnologia de conexion inalambrica que utiliza la banda de frecuencia de 2.4 GHz.

OBSERVACION:

La calidad de las comunicaciones mediante "Bluetooth" puede variar segun los obstaculos y las condiciones de las ondas de radio entre los dispositivos de comunicacion, la radiacion electromagnetica, la sensibilidad de los dispositivos de comunicacion y la capacidad de la antena.

(c) Funcion manos libres

(1) Es posible conectar el conjunto del receptor de radio y pantalla "Bluetooth" integrado y un telefono movil compatible con "Bluetooth"* a traves de una conexion inalambrica "Bluetooth". Esto permite el uso de la funcion manos libres con el telefono movil, aunque este se encuentre en un bolsillo o en una bolsa. Por este motivo, no es necesario utilizar un conector o cable para conectar el telefono movil.

*: Es posible que algunas versiones de telefonos moviles compatibles con "Bluetooth" no funcionen de forma correcta.

(2) La funcion manos libres utiliza una conexion inalambrica "Bluetooth". Una conexion inalambrica por "Bluetooth" se puede ver afectada por elementos inciertos, como la ubicacion de un vehiculo, el momento del dia, etc. Por lo tanto, los problemas relacionados con la conexion pueden ser provocados temporalmente por las condiciones de la conexion "Bluetooth". Es necesario que compruebe la frecuencia de ocurrencia, los estados de la conexion al utilizar otro telefono movil, etc., al realizar el diagnostico.

(3) Dispositivos manos libres compatibles

Especificaciones de "Bluetooth" necesarias

Version 2.0 o superior (version 4.2 recomendada)

Perfiles compatibles

  • HFP (Perfil de Manos Libres) version 1.0 o superior (Version 1.7 o superior recomendada)*1
  • OPP (Perfil de Carga de Objetos) version 1.1 o superior (Version 1.2 o superior recomendada)*2
  • PBAP (Perfil de Acceso a Agenda Telefonica) version 1.0 o superior (Version 1.2 o superior recomendada)*2
  • MAP (perfil de acceso a mensajes) version 1.0 o superior (se recomienda la version 1.2 o superior)*4
  • SPP (perfil de puerto serial) version 1.2 o superior*3

Numero maximo de dispositivos manos libres que se puede registrar (incluidos dispositivos de audio)

5

OBSERVACION:

(d) Funcion de audio de "Bluetooth"

(1) El conjunto del receptor de radio y pantalla integrado de "Bluetooth" y un reproductor de sonido portatil compatible con "Bluetooth"* pueden conectarse con una conexion inalambrica "Bluetooth". Esto permite que se escuchen los archivos almacenados en el reproductor de sonido portatil a traves de los altavoces del vehiculo. Ademas, operaciones como reproducir/detener se pueden realizar directamente desde el conjunto del receptor de radio y pantalla.

*: Es posible que algunas versiones de reproductores de sonido compatibles con "Bluetooth" no puedan conectarse a traves de la funcion "Bluetooth" o que la musica pueda reproducirse, pero las funciones disponibles con el conjunto del receptor de radio y pantalla pueden estar limitadas.

(2) Dispositivos de sonido compatibles con "Bluetooth"

Especificaciones de "Bluetooth" necesarias

Version 2.0 o superior (version 4.2 recomendada)

Perfiles compatibles

  • A2DP (Perfil de distribucion de sonido avanzado) version 1.0 o superior (version 1.3 o superior recomendada)
  • AVRCP (Perfil de control remoto de audio/video) Ver. 1.0 o superior (Ver. 1.6 o superior)

Cantidad maxima de dispositivos de sonido que se puede registrar (incluidos los dispositivos manos libres)

5

DESCRIPCION DE LA RADIO

(a) Banda de frecuencia de radio

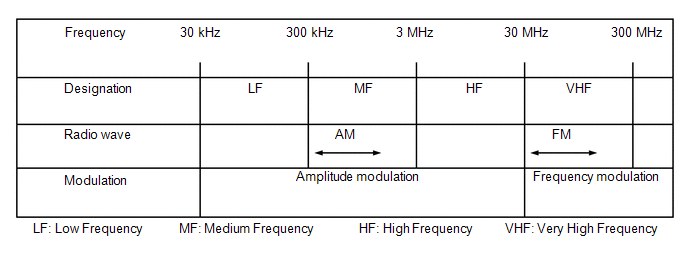

(1) Las emisiones de radio utilizan las bandas de radiofrecuencia que se muestran en la tabla siguiente.

(b) Area de servicio

(1) Las areas de servicio de las emisiones de AM y FM son muy diferentes. Algunas veces se recibe con gran claridad una emision de AM, pero no sucede lo mismo con la emision de FM estereo. La FM estereo tiene la menor cobertura y tiende a recoger interferencias estaticas y de otros tipos, como ruido.

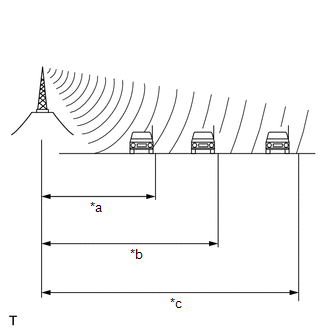

*a

FM (Estereo)

*b

FM (Monoaural)

*c

AM

(c) Problemas de recepcion de radio

OBSERVACION:

Ademas de la estatica, existen otros problemas como "interferencia de fase", "trayectoria de propagacion multiple" y "desvanecimiento". Estos problemas no se deben a perturbaciones electricas, sino al propio metodo de propagacion de las senales de radio.

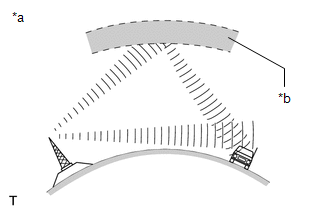

(1) Interferencia de fase

Las emisiones de AM son propensas a las interferencias electricas y a otro tipo de interferencias denominadas interferencias de fase. Las interferencias de fase, que ocurren solo durante la noche, se crean cuando un vehiculo recibe 2 senales de onda de radio procedentes del mismo transmisor. Una senal se refleja desde la ionosfera y la otra senal se recibe directamente desde el transmisor.

*a

Interferencia de fase

*b

Ionosfera

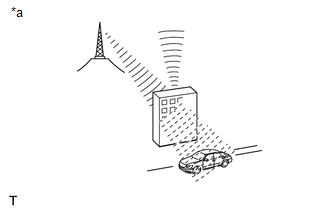

(2) Trayectoria de propagacion multiple

La trayectoria de propagacion multiple es un tipo de interferencia que se crea cuando un vehiculo recibe 2 senales de onda de radio desde el mismo transmisor. Una senal se refleja desde edificios o montanas y la otra senal se recibe directamente desde el transmisor.

*a

Trayectoria de propagacion multiple

(3) Desvanecimiento

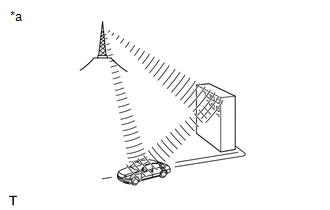

El desvanecimiento se produce por los objetos (edificios, montanas y otros obstaculos grandes) que desvian parte de una senal, con el resultado de que la senal es mas debil cuando el objeto esta entre el transmisor y el vehiculo. Las ondas de radio de alta frecuencia, como las emisiones de FM, son desviadas con gran facilidad por los obstaculos. Es menos probable que las ondas de radio de frecuencia baja, como las emisiones AM, se desvien.

*a

Desvanecimiento

(d) Problemas de ruidos

Los tecnicos deben entender perfectamente las quejas del cliente sobre la existencia de ruidos. Utilice la tabla siguiente para diagnosticar los problemas de ruidos.

Radiofrecuencia

Situacion en la que se produce ruido

Causa probable

AM

Se produce ruido en un area especifica

Ruido externo

Se produce ruido al escuchar una emision intermitente

Un programa identico, transmitido desde diferentes antenas, puede provocar ruido si las senales se superponen

El ruido solo se manifiesta de noche

Ajuste de fase

FM

Se produce ruido al conducir por un area especifica.

Trayectos multiples resultantes de un cambio en la frecuencia FM

DESCRIPCION GENERAL DE LA FUNCION "HD Radio" (con funcion de radio HD)

(a) El sistema "HD Radio" es un sistema de radio que transmite en formato IBOC (Canal Dentro de Banda) desarrollado por iBiquity Co. Al ampliar el ancho de banda por canal de las bandas de FM/AM convencionales, el audio digital y las senales de datos tambien se transmiten.

La tecnologia de "HD Radio" se fabrica bajo licencia otorgada por patentes de EE. UU. e internacionales de Ibiquity Digital Corporation. "HD Radio" y los logotipos de HD y HD Radio son marcas comerciales registradas de iBiquity Digital Corporation. Ademas, se puede recibir y visualizar informacion meteorologica y de trafico en la pantalla de navegacion.

DESCRIPCION GENERAL DE LA FUNCION siriusXM (con funcion SXM)

(a) La radio satelite SiriusXM (SXM) es una emision de radio digital satelite ofrecida por SiriusXM Radio Inc. La emision (de pago) se realiza a traves de satelites y redes de repetidores terrestres. Hay varios canales exclusivos disponibles e incluso si un vehiculo cambia de ubicacion, se puede recibir la misma informacion sin interrupciones. Es posible recibir informacion como nombres de canciones, de emisoras, etc.

AVISO:

Para recibir emisiones de pago, el cliente debe firmar un contrato de servicios con SiriusXM Satellite Radio Inc. Una vez firmado el contrato, se debe registrar el ID de la radio. Asimismo, sera necesario volver a registrar el ID de la radio en caso de que se sustituyan piezas.

OBSERVACION:

Si se desconecta el cable del terminal negativo (-) de la bateria, se inicializaran los datos del logotipo de la emisora. Lleva un momento hasta que se actualizan los datos del logotipo de la emisora de radio a la version mas reciente.

DESCRIPCION GENERAL DE LA PERSONALIZACION DEL VEHICULO

(a) Tambien se puede realizar la personalizacion de las funciones en la pantalla multiple. Consulte el manual del propietario para obtener mas informacion sobre los elementos personalizables del sistema de navegacion.

OBSERVACION:

DESCRIPCION GENERAL DE LA FUNCION DEL NIVELADOR AUTOMATICO DEL SONIDO (ASL)

(a) La funcion de nivelador automatico de sonido (ASL) ajusta automaticamente el volumen del sistema de sonido con el fin de compensar el aumento de ruido del vehiculo (el ruido del vehiculo tiende a subir a medida que aumenta la velocidad del vehiculo). El ASL ajusta el nivel de volumen en funcion de las senales de velocidad del vehiculo enviadas desde el conjunto del medidor combinado.

DESCRIPCION GENERAL DE LA FUNCION DE RECONOCIMIENTO DE VOZ DINAMICO (con interruptor manual (SOS))

(a) Existen dos tipos de reconocimiento de voz; la funcion de reconocimiento de voz utiliza los datos de reconocimiento de voz almacenados en el dispositivo de a bordo. El otro tipo se basa en la comunicacion y utiliza los datos de reconocimiento de voz enviados desde la comunicacion con el DCM (transceptor de telematica) en forma de senales de sonido que se almacenan en el centro.

OBSERVACION:

Consulte el SISTEMA TOYOTA ENTUNE para obtener mas informacion sobre el reconocimiento de voz basado en la comunicacion.

Haga clic aqui

DESCRIPCION GENERAL DE LA FUNCION DEL ASISTENTE MOVIL (con funcion del asistente movil)

(a) Con un dispositivo portatil compatible conectado por medio de "Bluetooth", esta funcion permite al sistema tener una interfaz directamente con las funciones de reconocimiento de voz. El conjunto del interruptor de la almohadilla del volante se acciona la funcion de arranque del asistente movil y se activa la funcion de la voz con los comandos.

OBSERVACION:

El asistente movil podria no funcionar o el dispositivo no responderia correctamente dependiendo del tipo de dispositivo conectado, version de OS (iOS/Android) o version de aplicacion Google.

DESCRIPCION GENERAL de la funcion zona "Wi-Fi" (con funcion zona "Wi-Fi").

OBSERVACION:

(a) "Wi-Fi" es un estandar mundial de comunicacion inalambrica utilizado ampliamente como herramienta de comunicacion de corto alcance.

(b) "Wi-Fi" es una marca comercial propiedad de Wi-Fi Alliance, una asociacion de la industria sin fines de lucro.

(c) El conjunto del receptor de radio y pantalla utiliza una banda de frecuencia de 2.4 GHz para la comunicacion "Wi-Fi".

OBSERVACION:

La calidad de las comunicaciones mediante "Wi-Fi" puede variar segun los obstaculos y las condiciones de transmision de las ondas de radio entre los dispositivos de comunicacion, la radiacion electromagnetica, la sensibilidad de los dispositivos de comunicacion y la capacidad de la antena.

DESCRIPCION DE LA FUNCION "Apple CarPlay" (con funcion "Apple CarPlay")

(a) La funcion "Apple CarPlay" es una funcion que permite que la unidad principal utilice las aplicaciones de un telefono inteligente al conectarlo a la unidad principal con un cable especifico.

OBSERVACION:

DESCRIPCION GENERAL DE LA FUNCION "Android Auto" (con funcion "Android Auto")

(a) La funcion "Android Auto" es una funcion que permite que la unidad principal utilice las aplicaciones de un telefono inteligente al conectarlo a la unidad principal con un cable especifico.

OBSERVACION:

SISTEMA DE COMUNICACIONES

(a) Descripcion general de la comunicacion de bus local

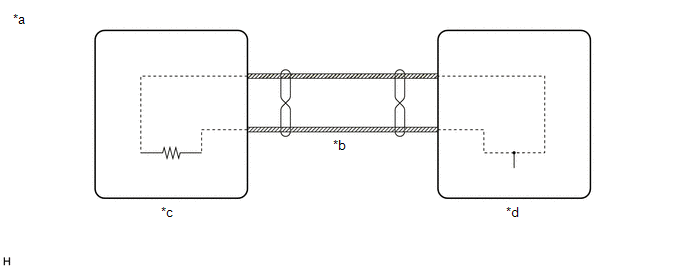

*a

Ejemplo

*b

Linea de comunicacion del bus local

*c

Unidad principal

*d

Unidad secundaria

(1) Los componentes del sistema de navegacion se comunican entre si a traves del bus local.

(2) El bus local utiliza un par cables trenzados para sus lineas de comunicacion.

(3) La unidad maestra del bus local es el conjunto del receptor de radio y pantalla.

OBSERVACION:

(b) Descripcion general de la comunicacion CAN

(1) El sistema de navegacion utiliza la comunicacion CAN entre el conjunto del receptor de radio y pantalla y las ECU.

(c) Descripcion General de AVC-LAN

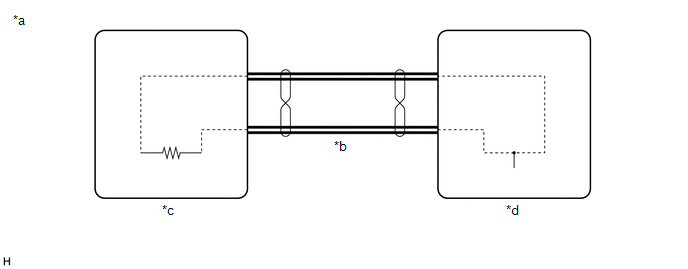

*a

Ejemplo

*b

Linea de comunicacion AVC-LAN

*c

Unidad principal

*d

Unidad secundaria

(1) Los componentes del sistema de navegacion se comunican entre si por medio de la comunicacion AVC-LAN.

(2) La AVC-LAN utiliza un par cables trenzados en las lineas de comunicacion.

(3) La unidad maestra de la AVC-LAN es el conjunto del receptor de radio y pantalla.

OBSERVACION:

DESCRIPCION GENERAL DE LA FUNCION DE DIAGNOSTICO

(a) El sistema de navegacion tiene una funcion de diagnostico (el resultado se indica en la unidad maestra).

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA Con Interruptor (SOS) Manual Sin Interruptor (SOS) Manual ...

COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION / AVISO / OBSERVACION OBSERVACION: Utilice el siguiente procedimiento para localizar las averias del sistema de navegacion. *: Utilice el Techstream. PROCEDIMIENTO 1. VEHICU ...

LEER SIGUIENTE:

Cortocircuito a la batería del Solenoide de control de presión "H" (P281612)
DESCRIPCIÓN El ECM realiza el cambio de marchas activando y desactivando las válvulas solenoide (SL1. SL2. SL3. SL4. SL5 y SL6). Si se produce un circuito abierto o un cortocircuito en algún circuito de las válvulas solenoide, el ECM controla la válvula solenoide normal restante para permitir ...

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2 (a) Compruebe si el interruptor de encendido está en posición OFF. (b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería. ...

Circuito del sensor de las luces (B1244)
DESCRIPCIÓN El sensor de control automático de luces detecta la luz ambiental. El sensor crea una señal eléctrica de acuerdo con la cantidad de luz detectada y envía la señal a la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería). La ECU de la carrocería principal ( ...

Categorías

(c) 2023 - 2024 Toyota Camry
