EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion/instalacion del conjunto del enfriador de EGR.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| La fuga de gas del sistema de escape esta reparada |
Inspeccion posterior a la reparacion |
|
|
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
3. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL ENFRIADOR DE EGR

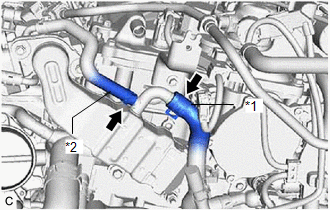

| (a) Deslice los 2 clips y desconecte las mangueras de derivacion de agua No. 3 y No. 4 del conjunto del enfriador de EGR. |
|

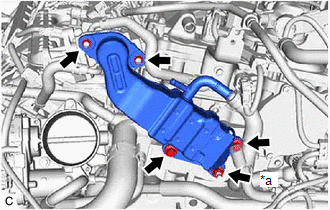

| (b) Tipo A: (1) Extraiga los 3 pernos, 2 tuercas y el conjunto del enfriador de EGR del subconjunto de la culata y del conjunto de la valvula de EGR. |
|
(c) Tipo B:
(1) Extraiga los 2 pernos, 3 tuercas y el conjunto del enfriador de EGR del subconjunto de la culata y del conjunto de la valvula de EGR.

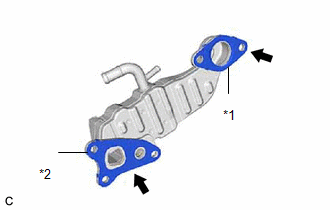

| (d) Extraiga la junta de la valvula de EGR del conjunto del enfriador de EGR. |
|
(e) Extraiga la junta del enfriador de EGR del conjunto del enfriador de EGR.
Componentes
InstalaciOnInspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE EL TERMISTOR DEL ENFRIADOR NO. 1 (a) Mida la resistencia
segun los valores de la siguiente tabla.
*a Componente sin mazo
de cables conectado (Termistor del enfriador No. 1)
*b Parte sensora
*c Resistencia
(k?) *d
...
