INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ENFRIADOR DE EGR
(a) Utilice una llave de cubos de 8 mm para aflojar los 4 pernos del conjunto de la tuberia EGR No. 1. OBSERVACION:
|
|
(b) Utilice una llave de cubo de 8 mm para aflojar los 2 pernos del conjunto de la valvula de EGR. |
|
(c) Coloque una nueva junta del enfriador de EGR en el conjunto del enfriador de EGR. AVISO: Asegurese de que las garras de la junta del enfriador de EGR esten colocadas hacia el lado del conjunto del enfriador de EGR. |
|
(d) Coloque una nueva junta de la valvula de EGR en el conjunto del enfriador de EGR.
AVISO:
Asegurese de que las garras de la junta del enfriador de EGR esten colocadas hacia el lado del conjunto del enfriador de EGR.

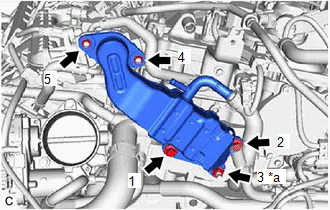

(e) Tipo A: (1) Instale provisionalmente el conjunto del enfriador de EGR en el subconjunto de la culata y el conjunto de la valvula de EGR con los 3 pernos y las 2 tuercas. (2) Apriete los 3 pernos y las 2 tuercas en el orden indicado en la ilustracion. Torque: 24 N·m {245 kgf·cm, 18 ft·lbf} |
|
(f) Tipo B:
(1) Instale provisionalmente el conjunto del enfriador de EGR en el subconjunto de la culata y el conjunto de la valvula de EGR con los 2 pernos y las 3 tuercas.
(2) Apriete los 2 pernos y las 3 tuercas en el orden indicado en la ilustracion.
Torque:
24 N·m {245 kgf·cm, 18 ft·lbf}
(g) Conecte la manguera de derivacion de agua No. 3 y la manguera de derivacion de agua No. 4 en el conjunto del enfriador de EGR y deslice los 2 clips para fijarlas.

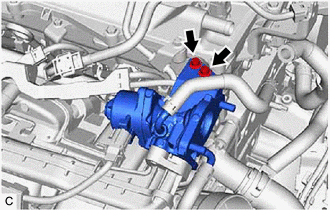

(h) Utilice una llave de cubo de 8 mm para apretar los 2 pernos del conjunto de la valvula de EGR.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}

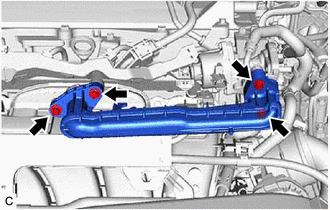

(i) Utilice una llave de cubo de 8 mm para apretar los 4 pernos del subconjunto del tubo de EGR No. 1.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aqui
3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
4. ANADA REFRIGERANTE DE MOTOR
Haga clic aqui
5. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE
Haga clic aqui
6. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE
Haga clic aqui
