DESCRIPCION
El conjunto del receptor de radio y la pantalla recibe una senal de marcha atras del rele BKUP LP.

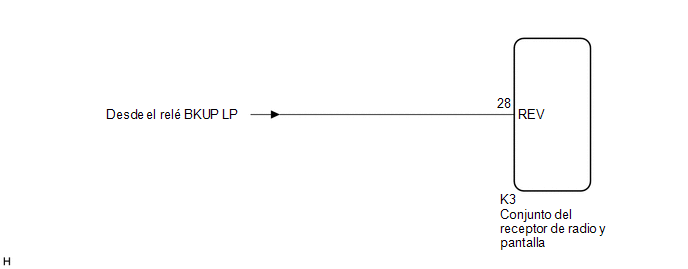

DIAGRAMA DE CONEXIONES
.png)
PROCEDIMIENTO
| 1. |
INSPECCIONE LAS LUCES DE MARCHA ATRAS |
(a) Coloque la palanca de cambios en la posicion R y compruebe que se encienden las luces de marcha atras.
OK:
Las luces de marcha atras se encienden.
| NG | .gif) | VAYA AL SISTEMA DE ILUMINACION Haga clic aqui |
|
| 2. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (SENAL DE MARCHA ATRAS) |
(a) Desacople el conector K3 del conjunto del receptor de radio y pantalla.
(b) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
K3-28 (REV) - Masa de la carroceria |
Interruptor del motor activado (IG) Palanca de cambios en R |
11 a 14 V |
|
K3-28 (REV) - Masa de la carroceria |
Interruptor del motor activado (IG) La palanca de cambios no esta en R |
Inferior a 1 V |
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
Circuito de la senal de velocidad del vehiculo entre el amplificador de componentes estereo y el juego de instrumentos
Circuito de senales de marcha atras entre el conjunto del receptor de radio y la ECU de navegacionTabla De La FunciÓn A Prueba De Fallos
