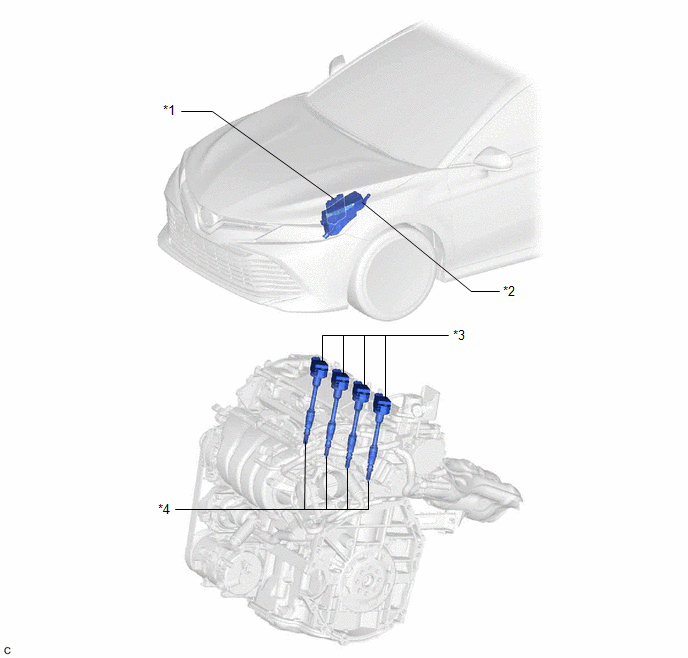

UBICACION DE LAS PIEZAS
ILUSTRACION
|
*1 | ECM |
*2 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE INJ |
|
*3 | CONJUNTO DE LA BOBINA DE ENCENDIDO |
*4 | BUJIA |
Diagrama Del SistemaTerminales De La Ecu
TERMINALES DE LA ECU
AVISO:
Es posible que se emitan DTC cuando se desconecten los conectores
durante la inspeccion. Por lo tanto, asegurese de borrar los DTC con el
Techstream una vez que haya finalizado la inspeccion.
No ejerza demasiada fuerza al conector de la camara de
reconoc ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA LA VÁLVULA MANUAL
(a) Extraiga la válvula manual del conjunto del cuerpo de la válvula de transmisión.
2. EXTRAIGA LA PLACA DE SUJECIÓN DEL SOLENOIDE
(a) Extraiga los 3 pernos y la placa de bloqueo del solenoide del conjunto ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
*2 ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
*3 CUBIERTA INFERIOR DEL MOTOR Nº 1
*4 CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 ...
