Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de la senal de velocidad del vehiculo entre el amplificador de componentes estereo y el juego de instrumentos

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Pantalla De NavegaciOn / InformaciOn MUltiple / Sistema De NavegaciOn / Circuito de la senal de velocidad del vehiculo entre el amplificador de componentes estereo y el juego de instrumentos

DESCRIPCION

El conjunto del amplificador de componentes estereo recibe una senal de velocidad del vehiculo desde el conjunto del juego de instrumentos para controlar la funcion ASL.

OBSERVACION:

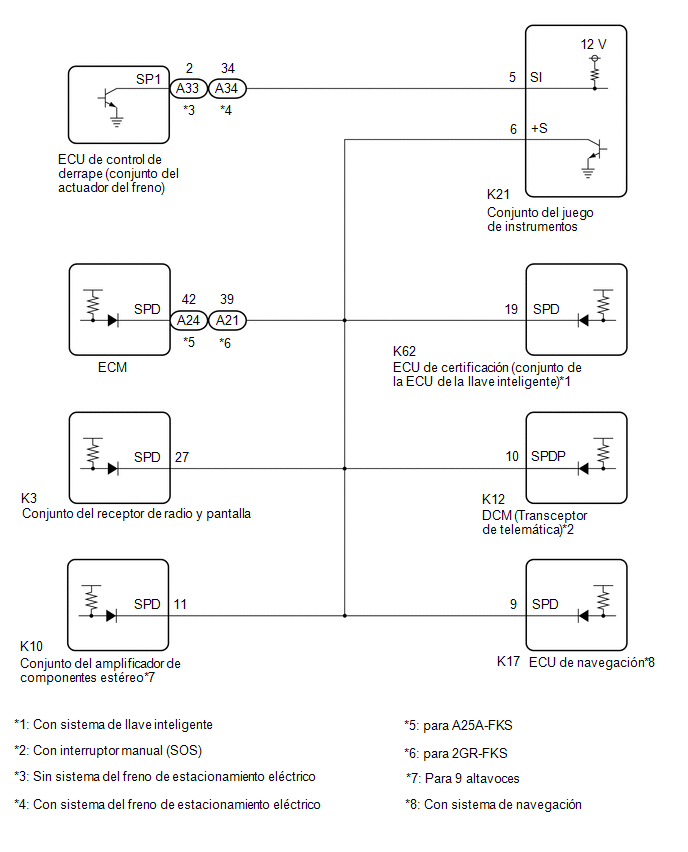

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS (FORMA DE LA ONDA DE SALIDA)

(a) Compruebe la forma de onda de salida.

(1) Extraiga el conjunto del medidor combinado con el conector o los conectores todavia conectados.

(2) Conecte un osciloscopio al terminal K21-6 (+S) y a la masa de la carroceria.

(3) Active el interruptor del motor (IG).

(4) Gire el volante lentamente.

(5) Compruebe la forma de onda de la senal segun las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

K21-6 (+S) - Masa de la carroceria

Configuracion de la herramienta

5 V/DIV, 20 ms/DIV

Condicion del vehiculo

Se gira la rueda

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

Cuando el sistema funciona correctamente, la revolucion de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehiculo, se estrecha el ancho indicado por (A) en la ilustracion.

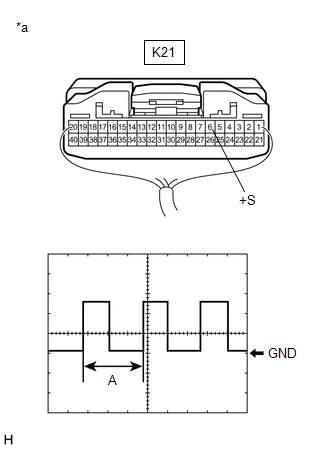

*a

Componente con mazo de cables conectado

(Conjunto del juego de instrumentos)

NG

VAYA AL SISTEMA DE MEDIDORES/INDICADORES.

Haga clic aqui

OK

2.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO (FORMA DE ONDA DE ENTRADA)

(a) Compruebe la forma de la onda de entrada.

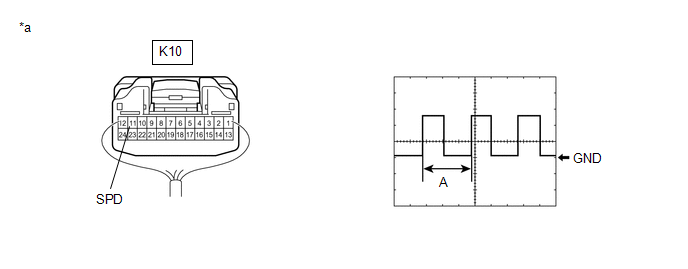

*a

Componente con mazo de cables conectado

(Conjunto del amplificador de componentes estereo)

-

-

(1) Extraiga el conjunto del amplificador de componentes estereo con los conectores todavia conectados.

(2) Conecte un osciloscopio al terminal K10-11 (SPD) y a la masa de la carroceria.

(3) Active el interruptor del motor (IG).

(4) Gire el volante lentamente.

(5) Compruebe la forma de onda de la senal segun las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

K10-11 (SPD) - Masa de la carroceria

Ajuste de la herramienta

5 V/DIV, 20 ms/DIV

Condicion del vehiculo

Se gira la rueda

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

Cuando el sistema funciona correctamente, la revolucion de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehiculo, se estrecha el ancho indicado por (A) en la ilustracion.

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
