DESCRIPCION
La ECU de navegacion recibe una senal de velocidad del conjunto del medidor combinado.
OBSERVACION:

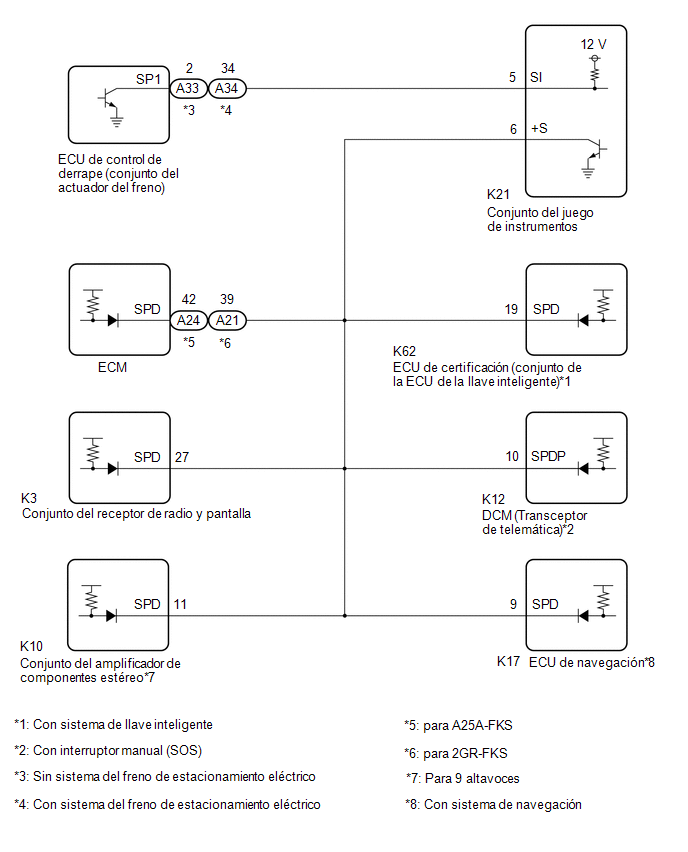

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
COMPRUEBE EL CONJUNTO DEL MEDIDOR COMBINADO (FORMA DE LA ONDA DE SALIDA) |

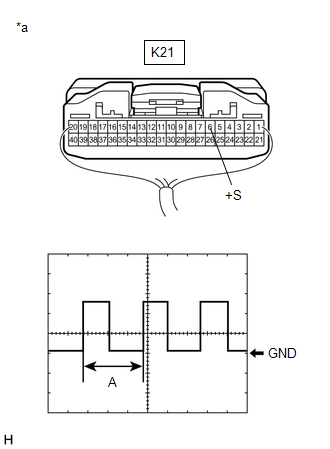

| (a) Compruebe la forma de onda de salida. (1) Extraiga el conjunto del medidor combinado con el conector o los conectores todavia conectados. (2) Conecte un osciloscopio al terminal K21-6 (+S) y a la masa de la carroceria. (3) Active el interruptor del motor (IG). (4) Gire el volante lentamente. (5) Compruebe la forma de onda de la senal segun las condiciones que se indican en la siguiente tabla.
OK: La forma de onda es similar a la mostrada en la ilustracion. OBSERVACION: Cuando el sistema funciona correctamente, la revolucion de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehiculo, se estrecha el ancho indicado por (A) en la ilustracion. |
|
| NG | .gif) | VAYA AL SISTEMA DE MEDIDORES/INDICADORES. Haga clic aqui |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE NAVEGACION - CONJUNTO DEL MEDIDOR COMBINADO) |
(a) Desacople el conector K17 de la ECU de navegacion.
(b) Desacople el conector K21 del conjunto del medidor combinado.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
K17-9 (SPD) - K21-6 (+S) |
Siempre | Por debajo de 1 ? |
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
Circuito AVC-LAN
Circuito de la senal de velocidad del vehiculo entre el amplificador de componentes estereo y el juego de instrumentosInspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE EL CONJUNTO DE LAS LUCES TESTIGO
(a) Aplique tension de la bateria al conector como se indica en
la siguiente tabla. OK:
Conexion de la bateria
Resultado
Terminal positivo (+) de la bateria - Terminal 10
Terminal negativo ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO
(a) Instale el conjunto del airbag del asiento trasero y el conjunto del soporte del airbag lateral trasero con 4 tuercas nuevas.
Torque: 8.0 N·m {82 kgf·cm, 71 in·lbf}
AVISO:
No reutilice las tuercas.
...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de haber extraído e instalado, o sustituido piezas durante la extracción/instalación de la moldura de la correa de las puertas traseras se mu ...
.gif)
.gif)
