DESCRIPCION
Cada unidad del sistema de navegacion conectada a la AVC-LAN (bus de comunicacion) transmite las senales mediante la comunicacion AVC-LAN.
Si se produce un cortocircuito a +B o a masa en una linea de comunicacion AVC-LAN, el sistema de navegacion no funcionara correctamente, ya que no es posible la comunicacion.

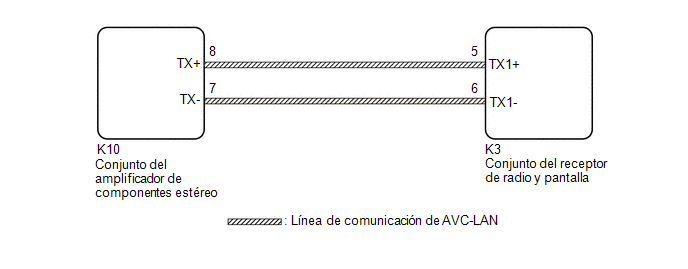

DIAGRAMA DE CONEXIONES
.png)
PRECAUCION/AVISO/OBSERVACION
OBSERVACION:
El conjunto del receptor de radio y pantalla es la unidad principal.
AVISO:
Haga clic aqui .gif)
PROCEDIMIENTO
|
1. | REVISE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
(a) Extraiga el conjunto del receptor de radio y pantalla.
| (b) Mida la resistencia segun los valores de la siguiente tabla. Resistencia Estandar:
|
|
| NG | .gif) | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO AVC-LAN) |
(a) Desconecte el conector K3 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
K10-8 (TX+) - K3-5 (TX1+) |
Siempre | Inferior a 1 ? |
|
K10-7 (TX-) - K3-6 (TX1-) |
Siempre | Inferior a 1 ? |
|
K10-8 (TX+) o K3-5 (TX1+) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K10-7 (TX-) o K3-6 (TX1-) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
INSPECCIONE LAS PIEZAS AVERIADAS |
(a) Desconecte cada unidad secundaria una a una y vuelva a conectarlas hasta que la unidad maestra vuelva a la normalidad.
OBSERVACION:
OK:
La unidad principal vuelve a la normalidad.
| OK | | SUSTITUYA LAS PIEZAS AVERIADAS |
| NG | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
