DESCRIPCION
Este circuito consta de la ECU de navegacion y del conjunto del receptor de radio y pantalla.

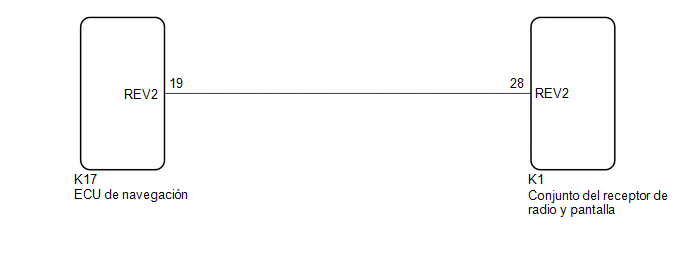

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACION) |
(a) Desacople el conector K1 del conjunto del receptor de radio y pantalla.
(b) Desacople el conector K17 de la ECU de navegacion.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
K1-28 (REV2) - K17-19 (REV2) |
Siempre | Inferior a 1 ? |
|
K1-28 (REV2) o K17-19 (REV2) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
