TERMINALES DE LA ECU
AVISO:

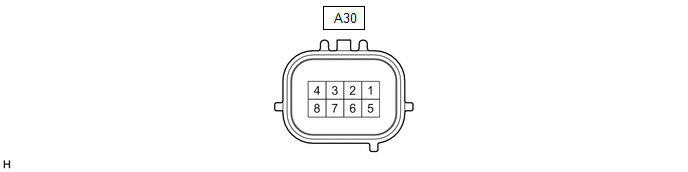

INSPECCIONE EL CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA
(a) Mida la tensión y la resistencia según los valores de la siguiente tabla.
|
N° de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
|---|---|---|---|---|
|
A30-8 (IGB) - A30-1 (SGND) |
B - W-B | Fuente de alimentación |
Interruptor de encendido en posición ON |
11 a 14 V |
|
Interruptor de encendido en posición OFF |
Por debajo de 1 V | |||
|
A30-1 (SGND) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
