COMPONENTES

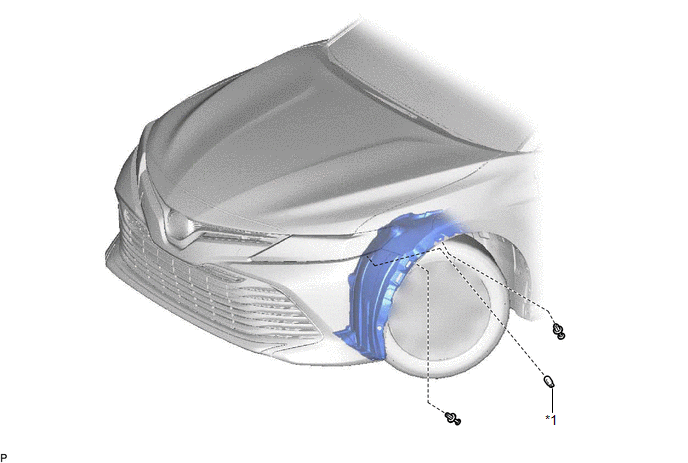

ILUSTRACIÓN
|
*1 | BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA
(a) Gire el volante por completo hacia la derecha.
OBSERVACIÓN:
Cuando extraiga el conjunto de la luz del faro derecho, gire el volante de dirección hacia la izquierda.
| (b) Extraiga los 2 clips. |
|

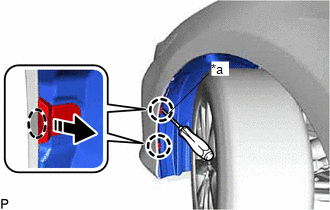

(c) Desenganche las 2 garras con un destornillador con la punta envuelta en cinta protectora y separe el subconjunto del protector contra salpicaduras delantero, tal como se muestra en la ilustración.
|
*a | Cinta protectora |
.png) |
Inserte el destornillador aquí |
.png) |
Extraiga en esta dirección |

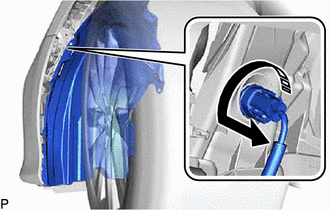

(d) Gire el cable de los faros con la bombilla de la luz de posición lateral delantera según se muestra en la ilustración para desconectarlos como si se tratase de una unidad.
|
|
Extraiga en esta dirección |
(e) Extraiga la bombilla del intermitente delantero del cable del faro de posición lateral.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA
(a) Coloque la bombilla de la luz de posición lateral delantera en el cable del faro.

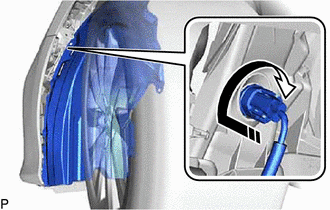

(b) Gire el cable de los faros con la bombilla de la luz de posición lateral delantera según se muestra en la ilustración para conectarlos como si se tratase de una unidad.
.png) |
Instalar en esta dirección |

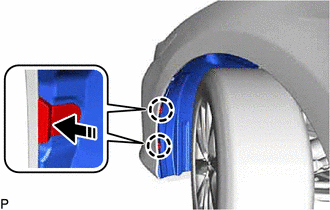

(c) Enganche las 2 garras tal como se muestra en la ilustración.
|
|
Instalar en esta dirección |
(d) Instale el subconjunto del protector contra salpicaduras del guardabarros delantero con los 2 clips.
(e) Coloque el volante en su posición original.
