Componentes
COMPONENTES

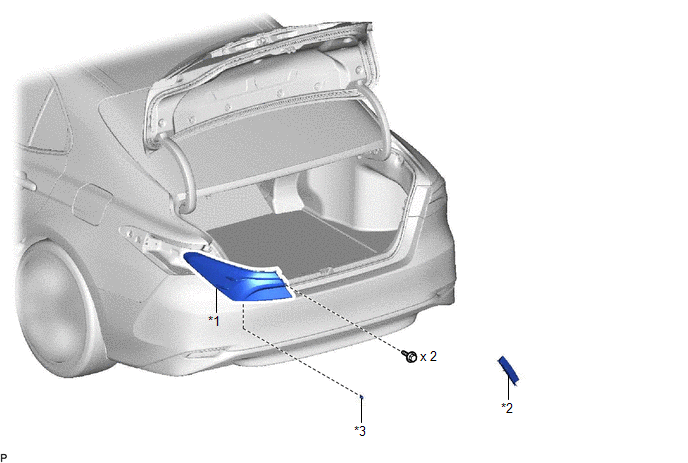

ILUSTRACIÓN
|
*1 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS |
*2 | CUBIERTA DE LAS LUCES COMBINADAS TRASERAS |
|
*3 | BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS
Haga clic aquí .gif)
2. SEPARE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS
Haga clic aquí
3. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA

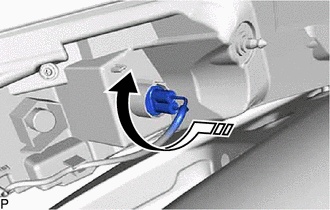

(a) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, para desconectarlos como una unidad.
.png) |
Extraiga en esta dirección |
(b) Extraiga la bombilla de la luz de posición lateral trasera del zócalo y cable de las luces combinadas traseras.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA
(a) Coloque la bombilla de la luz de posición lateral trasera del zócalo y cable del conjunto de luces traseras.

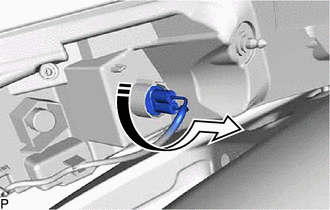

(b) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, para conectarlos como una unidad.
.png) |
Instalar en esta dirección |
2. COLOQUE LAS LUCES COMBINADAS TRASERAS
Haga clic aquí .gif)
3. COLOQUE LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS
Haga clic aquí
Bombilla De La Luz De PosiciÓn Lateral Delantera
Bombilla De Los Intermitentes DelanterosMoldura Del Panel Oscilante
ComponentesCOMPONENTES ILUSTRACIÓN
*1 CUBIERTA DEL EXTREMO DE LA MOLDURA DELANTERA DEL PANEL OSCILANTE
*2 MOLDURA DEL PANEL OSCILANTE
*3 OJAL
*4 CLIP
● Pieza no reutilizable
