Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

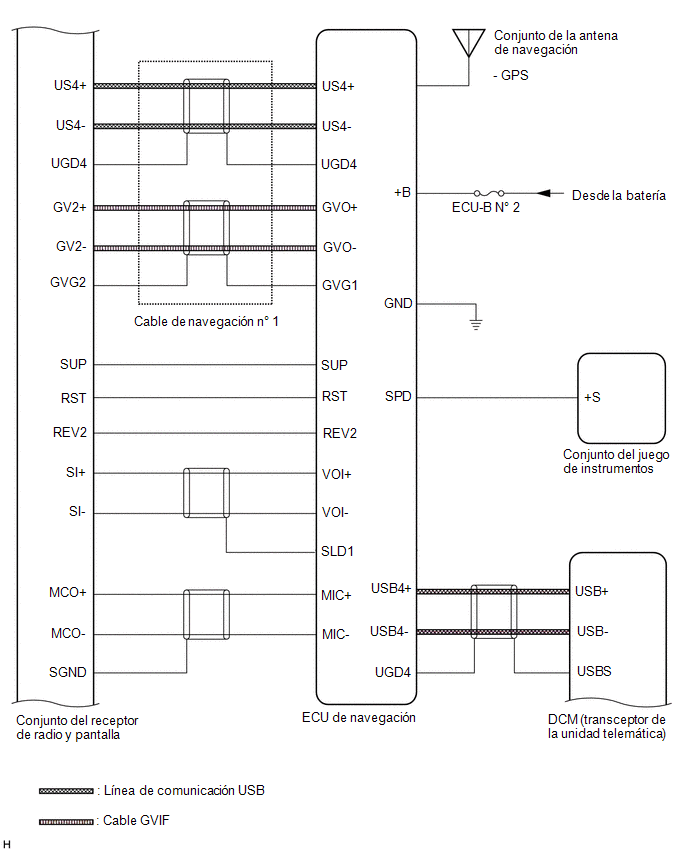

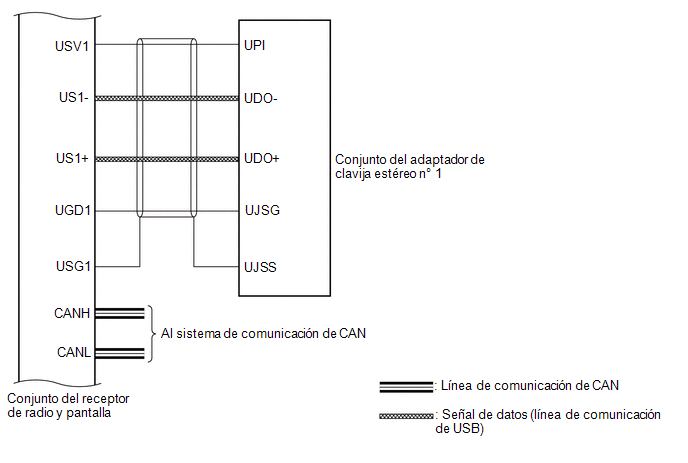

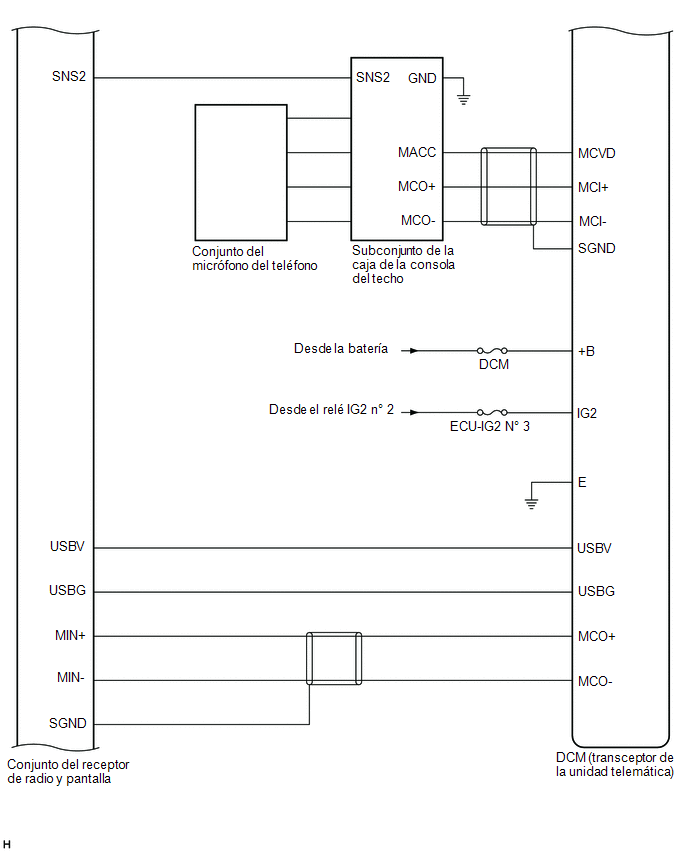

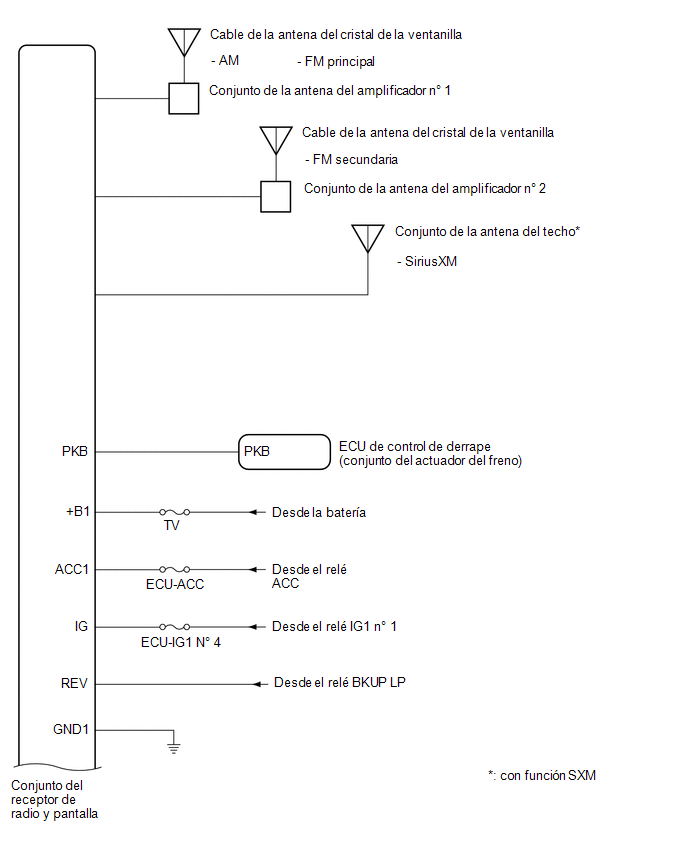

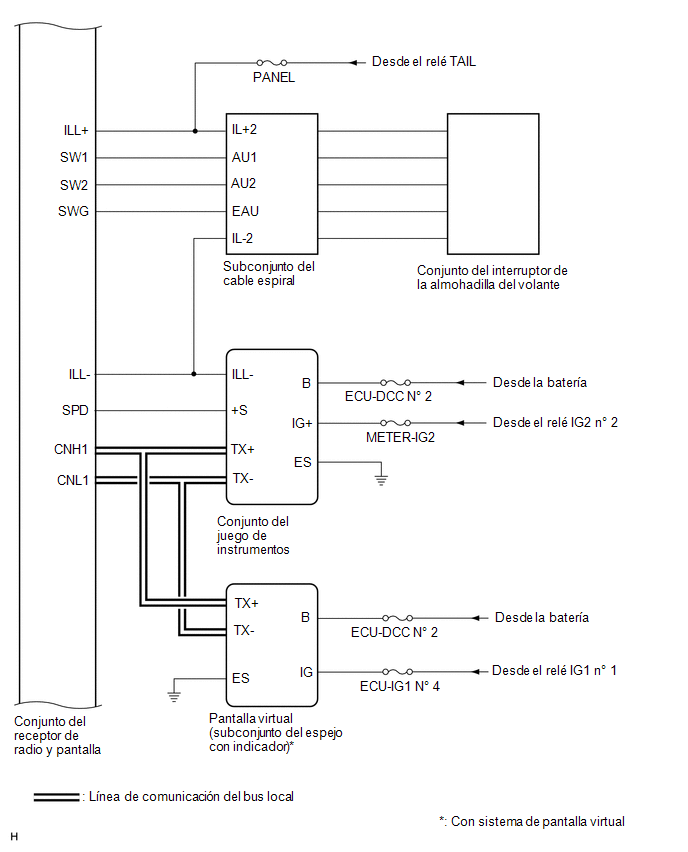

DIAGRAMA DEL SISTEMA

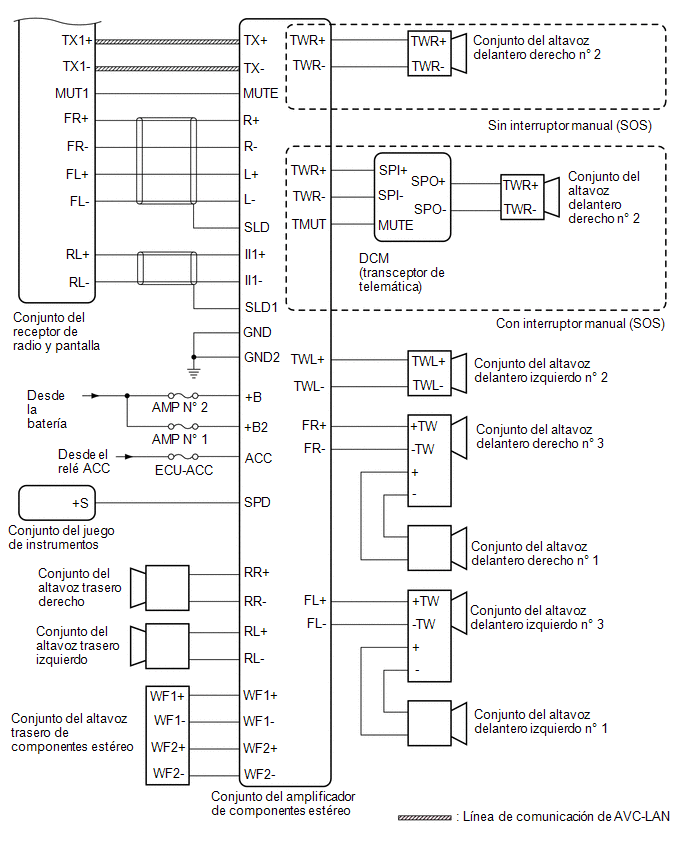

Con Interruptor (SOS) Manual Sin Interruptor (SOS) Manual
