DESCRIPCIÓN DEL SISTEMA

FUNCIÓN DE LOS CONECTORES DEL SRS

(a) Ubicación del mecanismo de prevención de activación

(b) Función del mecanismo de prevención de activación

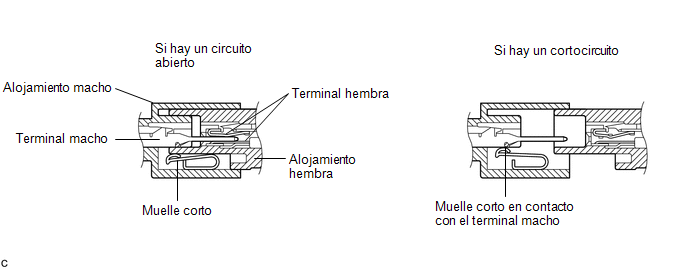

(1) Este mecanismo está diseñado para crear un cortocircuito automáticamente entre los terminales positivo (+) y negativo (-) de un conector de la fuente de alimentación del detonador cuando se desconecta.

(2) La placa de muelle corto incluida en el conector crea un circuito cerrado en el lado del detonador (no puede ocurrir una diferencia de potencial entre los dos terminales), que evita el despliegue accidental del detonador durante el mantenimiento.

(c) Liberación del mecanismo de prevención de activación

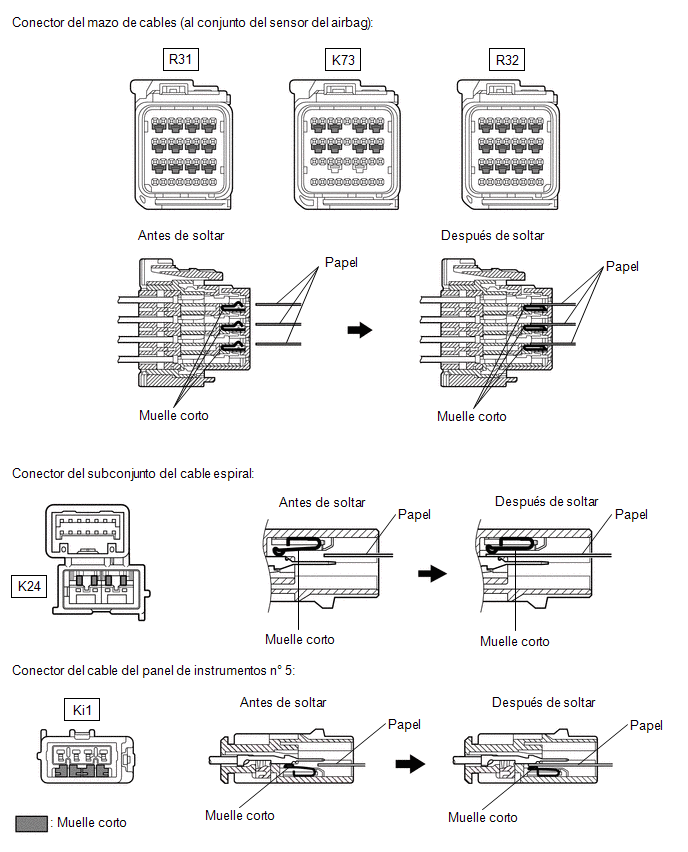

(1) Para liberar el mecanismo de prevención de activación, introduzca un trozo de papel del mismo grosor que el terminal macho (aproximadamente, 0.5 mm [0.0197 pulg.]) entre los terminales y el muelle corto, para interrumpir la conexión.

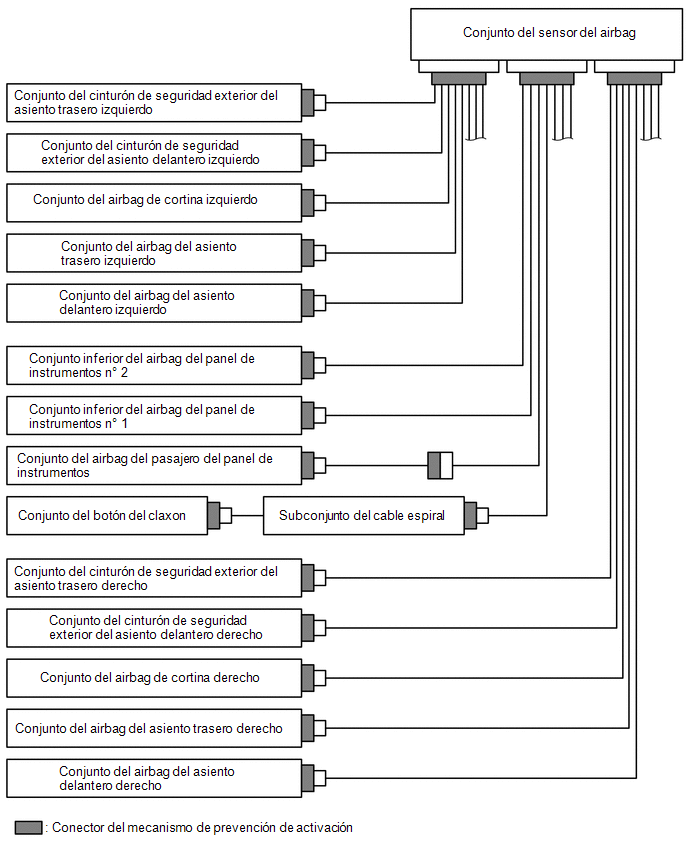

(2) Consulte las siguientes ilustraciones sobre los conectores que utilizan el mecanismo de prevención de activación y el método de liberación.

ADVERTENCIA:

Nunca libere el mecanismo de prevención de activación en el conector del detonador, ni siquiera cuando se realice una inspección con el detonador desconectado.

AVISO:

OBSERVACIÓN:

Para evitar el accionamiento incorrecto debido a la electricidad estática, etc., el conector del circuito del detonador del airbag y del pretensor tiene un mecanismo de cortocircuito que produce un cortocircuito en el terminal del detonador cuando el conector está desconectado.

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA Tabla de comunicaciones ECU transmisora (Transmisor) ECU de recepción Señal Método de comunicación Conjunto del sensor del ...

CÓmo Proceder Con La LocalizaciÓn De AverÍas
PRECAUCIÓN/AVISO/OBSERVACIÓN OBSERVACIÓN: Utilice el siguiente procedimiento para localizar las averías del sistema de airbag. *: utilice el Techstream. PROCEDIMIEN ...

LEER SIGUIENTE:

InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS Haga clic aquí 2. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSIÓN DELANTERA Haga clic aquí 3. COMPROBACIÓN DEL FUNCIONAMIENT ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA Con Interruptor (SOS) Manual Sin Interruptor (SOS) Manual ...

ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas dur ...
