PROCEDIMIENTO
|
1. | COMPRUEBE EL FUNCIONAMIENTO DE LOS BOTONES DEL PANEL |
(a) Verifique si alrededor de los botones hay objetos extranos que pudieran impedir su funcionamiento.
OK:
No hay particulas extranas.
| NG | .gif) | EXTRAIGA CUALQUIER MATERIA EXTRANA QUE ENCUENTRE |
|
| 2. |
COMPRUEBE LOS INTERRUPTORES DEL PANEL Y VOLANTE (COMPROBACION DE FUNCIONAMIENTO) |

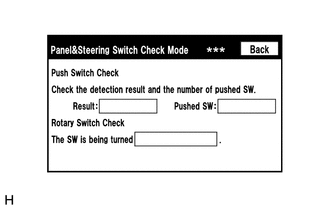

| (a) Acceda a la pantalla "Panel & Steering Switch Check Mode". Consulte la comprobacion del interruptor del volante y del panel en la comprobacion del funcionamiento. Haga clic aqui |
|
(b) Pulse el interruptor defectuoso y verifique si se visualiza correctamente su estado.
OK:
Se muestra correctamente el estado del interruptor al accionarlo.
| OK | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
| NG | | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
La intensidad de la luz de la pantalla no se reduce cuando el interruptor de control de las luces se coloca en la posicion ON
El interruptor del panel tactil no funcionaComponentes
COMPONENTES ILUSTRACIÓN
*A Con sistema de llave inteligente
- -
*1 CAJA DERECHA DE LA ECU DE INTEGRACIÓN
*2 SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS
*3 ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)
- -
N*m (kgf*cm, lbf ...
Tabla De DiagnÓstico De Problemas
TABLA DE DIAGNÓSTICO DE PROBLEMAS AVISO: Antes de sustituir la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería), consulte el Registro.*
Haga clic aquí
*: Con sistema de llave inteligente
OBSERVACIÓN:
Consulte la siguiente tabla para determinar la ...
Personalice Los ParAmetros
PERSONALICE LOS PARAMETROS
AVISO:
Si el cliente solicita un cambio en una funcion, asegurese primero
de que sea posible personalizar la funcion.
No olvide anotar los ajustes actuales antes de personalizar.
Cuando realice la localizacion de averias de una funcion, asegurese
primero ...
